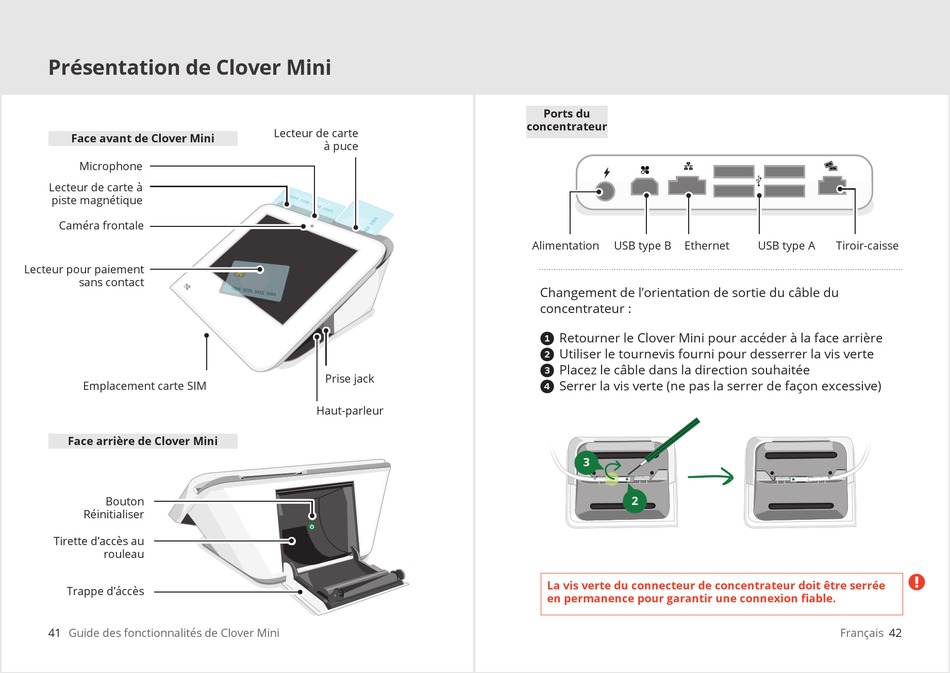

Présentation de Clover Mini
Face avant de Clover Mini
Microphone
Lecteur de carte à
piste magnétique
Caméra frontale
Lecteur pour paiement
sans contact
Emplacement carte SIM
Face arrière de Clover Mini
Bouton
Réinitialiser
Tirette d'accès au
rouleau
Trappe d'áccès
41
Guide des fonctionnalités de Clover Mini
Lecteur de carte
à puce
Prise jack
Haut-parleur
Ports du
concentrateur
Alimentation
USB type B
Ethernet
Changement de l'orientation de sortie du câble du
concentrateur :
Retourner le Clover Mini pour accéder à la face arrière
1
Utiliser le tournevis fourni pour desserrer la vis verte
2
Placez le câble dans la direction souhaitée
3
Serrer la vis verte (ne pas la serrer de façon excessive)
4
3
2
La vis verte du connecteur de concentrateur doit être serrée
en permanence pour garantir une connexion fiable.
USB type A
Tiroir-caisse
Français
42
