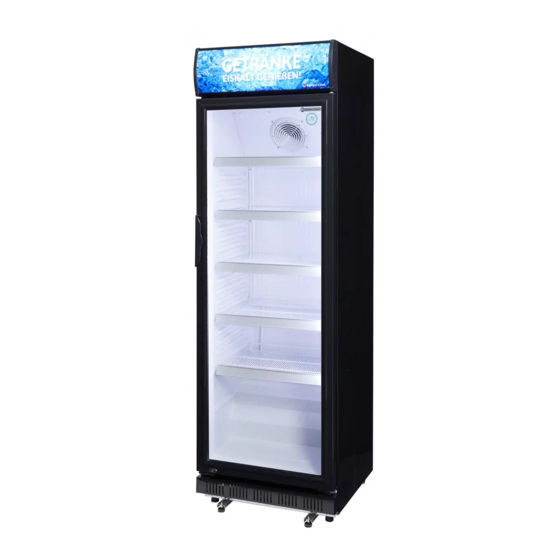

Gastro-Cool ELDC300 Bedienungsanleitung

Werbe- / display-kühlschrank unter-thekenkühlschrank
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Bedienungsanleitung
Werbe- / Display-Kühlschrank
Unter-Thekenkühlschrank
(nur für den Gewerblichen Gebrauch)
Deutsch
English
Nederlandse
ELDC300_ELDC300XL_GCGD310_360_GCKS360_GCDC350_400_800_1050_UC100_200_300_Manual_DE_EN_NL_DIN A5_1509.indd 1
ELDC300_ELDC300XL_GCGD310_360_GCKS360_GCDC350_400_800_1050_UC100_200_300_Manual_DE_EN_NL_DIN A5_1509.indd 1
Seite 01
Page 28
Page 58
24.11.2015 15:48:51
24.11.2015 15:48:51

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gastro-Cool ELDC300

Inhaltszusammenfassung für Gastro-Cool ELDC300

  • Seite 1 Bedienungsanleitung Werbe- / Display-Kühlschrank Unter-Thekenkühlschrank (nur für den Gewerblichen Gebrauch) Deutsch Seite 01 English Page 28 Nederlandse Page 58 ELDC300_ELDC300XL_GCGD310_360_GCKS360_GCDC350_400_800_1050_UC100_200_300_Manual_DE_EN_NL_DIN A5_1509.indd 1 ELDC300_ELDC300XL_GCGD310_360_GCKS360_GCDC350_400_800_1050_UC100_200_300_Manual_DE_EN_NL_DIN A5_1509.indd 1 24.11.2015 15:48:51 24.11.2015 15:48:51...
  • Seite 2 ELDC300_ELDC300XL_GCGD310_360_GCKS360_GCDC350_400_800_1050_UC100_200_300_Manual_DE_EN_NL_DIN A5_1509.indd 2 ELDC300_ELDC300XL_GCGD310_360_GCKS360_GCDC350_400_800_1050_UC100_200_300_Manual_DE_EN_NL_DIN A5_1509.indd 2 24.11.2015 15:49:01 24.11.2015 15:49:01...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung Wichtige Gebrauchs- und Sicherheitshinweise 2.1 Sicherheitshinweise 2.2 Erklärung der Sicherheitshinweise 2.3 Allgemeine Sicherheitshinweise Gerät auspacken Gerätebeschreibung 4.1 ELDC300, ELDC300XL 4.2 GCDC350 4.3 GCDC400 4.4 GCDC800 4.5 GCDC1050 4.6 GCGD310, GCGD360 4.7 GCKS360 4.8 GCUC100 4.9 GCUC200 4.10 GCUC300 Technische Angaben 5.1 Kühlmittel...

  • Seite 4: Einleitung

    Sehr geehrte Kundin, sehr geehrter Kunde, wir danken Ihnen für den Kauf unseres Kühlschranks. Sie haben gut gewählt. Ihr Gastro-Cool Gerät wurde für den gewerblichen Einsatz entwickelt und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet, wie andere Gastro-Cool Geräte auch, die zur vollen Zufriedenheit ihrer...

  • Seite 5: Erklärung Der Sicherheitshinweise

    2.2 Erklärung der Sicherheitshinweise WARNUNG ! ! ! ! bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu schwerwiegenden Verletzungen oder Tod führen kann! VORSICHT ! ! ! ! bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mäßigen Verletzungen führen kann! WICHTIG Bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann.

  • Seite 6: Gerät Auspacken

    Gerät auspacken Die Verpackung muss unbeschädigt sein. Überprüfen Sie den Kühlschrank auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall bitte an den Lieferanten. WARNUNG ! ! ! ! Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten.

  • Seite 7: Gerätebeschreibung

    Gerätebeschreibung 4.1 ELDC300, ELDC300XL 23. Aufl age Leuchte 1. Körper 24. Fassung für Leuchthauben-Leuchte 2. Rechte Abdeckung Leuchthaube 25. Halterung Leuchte 3. Leutchtraum 26. Deckel 4. Linke Abdeckung Leuchthaube 27. Kondensator außen 5. Lichtschalter 28. Kondensator Befestigungs-Clip 6. Türscharnier 7. Glas-Tür 29.

  • Seite 8: Gcdc350

    4.2 GCDC350 1. Körper 22. Wandleiste 2. Abdeckung Leuchthaube 23. Regalboden 3. Leuchtraum 24. PVC-Halterung für EAN-Strip 4. Abdeckung Leuchte 25. Deckel 5. Türscharnier 26. Licht-Unterstützungsplatte 6. Glas-Tür 27. Leuchte 7. Türscharnier 28. Licht-Clip 8. Kompressor-Raum-Frontabdeckung 29. Ballast 9. Thermostat 30.

  • Seite 9: Gcdc400

    4.3 GCDC400 1. Körper 26. Ballast 27. Leuchthauben-Lampe 2. Kondensator 3. Innenanschlusskabel 28. Türscharnier 4. Kompressor-Fach-Abdeckung 29. Starter 30. Starter-Halterung 5. Stromkabel 6. Verbindungsbox 31. Starter-Halterung Platte 7. Kompressor 32. Deckel 33. Obere Abdeckung Leuchthaube 8. Erhitzer 9. Tropfschale 34. Lichtschalter 10.

  • Seite 10: Gcdc800

    4.4 GCDC800 22. Digitales Temperatur-Display 1. Körper 23. Kondensator Ventilatormotor-Unterstützung 2. Leuchthaube 24. Kompressor-Raum-Frontabdeckung 3. Abdeckung Leuchthaube 25. Thermostat 4. Lichtschalter 26. Kondensator-Ventilatormotor 5. Abdeckung Leuchte 27. Tropfschale 6. Leuchte 28. Kompressor 7. Fassung Lichtschalter 29. Kondensator 8. Lichtschalter 30. Rad 9.

  • Seite 11: Gcdc1050

    4.5 GCDC1050 1. Trafo 29. Montage-Platte Lampe Leuchthaube 2. Relais 30. Platte Lampenhalterung 3. Kabelbox 31. Ballast 4. Compressor 32. Abdeckung Lampe 5. Netzkabel 33. Transparente Abdeckung Lampe 6. Kompressor 34. Oberes rechtes Türscharnier 7. Filter 35. Starter 8. Kondensator Ventilator 36.

  • Seite 12: Gcgd310, Gcgd360

    4.6 GCGD310, GCGD360 1. Körper 22. Glastürhalterung 2. Kondensator 23. Türscharnier 3. Anschlussleitung innen 24. Halterung Leuchtabdeckung 4. Kompressorraum Rückabdeckung 25. Befestigungsplatte vertikaler Leuchte 5. Netzkabel innen 6. Vorschaltgerät 26. Leuchte innen 7. Befestigungsplatte Halterung Starter 27. Abdeckung Leuchte innen 8.

  • Seite 13: Gcks360

    4.7 GCKS360 1. Körper 22. Glastürhalterung 2. Kondensator 23. Türscharnier 3. Anschlussleitung innen 24. Halterung Leuchtabdeckung 4. Kompressorraum Rückabdeckung 25. Befestigungsplatte von vertikaler 5. Netzkabel Leuchte innen 6. Vorschaltgerät 26. Leuchte innen 7. Befestigungsplatte Halterung Starter 27. Abdeckung Leuchte innen 8.

  • Seite 14: Gcuc100

    4.8 GCUC100 1. Körper 25. Wandleiste 2. Kompressor-Raum-Rückabdeckung 26. Startknopf 3. Kompressor-Raum-Abdeckung 27. Fassung Startknopf 4. Abluftplatte Befestigung 28. Befestigungsplatte Leuchte 5. Umlenkblech 29. Clip-Platte Abdeckung Leuchte 6. Leitung Kondensator 30. Fassung Lampe 7. Kondensator-Ventilatormotor 31. Leuchte 8. Kondensator-Ventilatormotor-Unterstützung 32. Transparente Abdeckung Leuchte 9.

  • Seite 15: Gcuc200

    4.9 GCUC200 1. Körper 26. Wandleiste 2. Kompressor-Raum-Rückabdeckung 27. Startknopf 3. Kompressor-Raum-Abdeckung 28. Fassung Startknopf 4. Abluftplatte Befestigung 29. Befestigungsplatte Leuchte 5. Umlenkblech 30. Clip-Platte Abdeckung Leuchte 6. Leitung Kondensator 31. Fassung Lampe 7. Kondensator-Ventilatormotor 32. Leuchte 8. Kondensator-Ventilatormotor-Unterstützung 33. Transparente Abdeckung Leuchte 9.

  • Seite 16: Gcuc300

    4.10 GCUC300 26. Wandleiste 1. Körper 27. Startknopf 2. Kompressor-Raum-Rückabdeckung 28. Fassung Startknopf 3. Kompressor-Raum-Abdeckung 29. Befestigungsplatte Leuchte 4. Abluftplatte Befestigung 30. Clip-Platte Abdeckung Leuchte 5. Umlenkblech 31. Fassung Lampe 6. Leitung Kondensator 32. Leuchte 7. Kondensator-Ventilatormotor 33. Transparente Abdeckung Leuchte 8.

  • Seite 17: Technische Angaben

    Technische Angaben Modell-Nr. ELDC300 ELDC300XL GCDC350 Klimaklasse N/ST N/ST N/ST Volumen 300 L 300 L 350 L Elektrischer Anschluss 230 V / 50 Hz / 185 W 230 V / 50 Hz / 185 W 230 V / 50 Hz / 205 W...

  • Seite 18: Schaltplan

    Gerätehersteller unter Normbedingungen ermittelten Werte. Der Fachmann kennt diese Zusammenhänge und führt die Prüfungen mit speziellen Messgeräten nach den gültigen Normen durch. Schaltplan ELDC300, ELDC300XL GCDC350, GCDC800, GCDC1050, GCUC200, GCUC300 GCDC400, GCGD310, GCGD360, GCKS360 ELDC300_ELDC300XL_GCGD310_360_GCKS360_GCDC350_400_800_1050_UC100_200_300_Manual_DE_EN_NL_DIN A5_1509.indd 18 ELDC300_ELDC300XL_GCGD310_360_GCKS360_GCDC350_400_800_1050_UC100_200_300_Manual_DE_EN_NL_DIN A5_1509.indd 18 24.11.2015 15:49:07...

  • Seite 19: Kühlmittel

    GCUC100 5.1 Kühlmittel VORSICHT ! ! ! ! Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühl kreis - laufes beschädigt werden.
  • Seite 20 Eine ausreichende Luftzirkulation an der Geräterückwand und -oberkante muss gewährleistet sein. Für eine optimale Belüftung des Gerätes müssen die minimalen Lüftungsquerschnitte eingehalten werden: Das bedeutet, stellen Sie den Kühlschrank mindestens 10 cm von der Wand entfernt hin, des weiteren muss rechts und links je 2 cm und oberhalb 30 cm Platz sein. Falls Sie das Gerät auf einen Teppich stellen möchten, achten Sie darauf, dass Sie eine feste und glatte Unterlage verwenden.

  • Seite 21: Nivellieren

    6.2 Nivellieren Bei unebener Aufl agefl äche kann das Gerät mit den vorderen Füßen ausbalanciert werden. Drehen Sie am Fuß (34), bis das Gerät horizontal und ohne zu wackeln fest auf dem Boden steht. Inbetriebnahme 7.1 Vor der ersten Inbetriebnahme Nach dem Transport sollte das Gerät für mindestens 24 Stunden stehen, damit sich das Kühlmittel im Kompressor sammeln kann.

  • Seite 22: Gerät Am Stromnetz Anschließen

    Sie das Gerät wieder in Betrieb nehmen. Betrieb 8.1 Gerät einschalten Zum einschalten des Geräts Netzstecker in die Steckdose stecken. 8.2 Temperatur einstellen Die Temperatur kann von 0°C bis 10°C eingestellt werden. Die Einstellung beim ELDC300, ELDC300XL, GCDC400, GCGD310, GCGD360 GCKS360 erfolgt über Drehknopf.

  • Seite 23: Betriebsgeräusche

    °C     Down ELDC300, ECDC300XL GCDC350, GCDC800, GCDC1050 GCDC400, GCGD310, GCUC100, GCUC200, GCUC300 GCGD360, GCKS360 ANMERKUNG Bitte beachten Sie, dass sich die Temperatur in Abhängigkeit von der Umgebungstemperatur (Aufstellungsort), von der Häufi gkeit des Türöffnens und der Bestückung ändert.

  • Seite 24: Abtauen / Abschalten

    Abtauen / Abschalten Während der Phasen des Kühlens und Abtauens bildet sich an der Innenwand eine dünne Eisschicht oder Wassertropfen. Das Tauwasser fl ießt in eine Auffangschale und verdunstet. Bitte achten Sie darauf, dass der Abfl usskanal nicht verstopft ist. Er kann mit einem Pfeifenreiniger vorsichtig gereinigt werden.

  • Seite 25: Reparaturen

    11 Reparaturen WARNUNG ! ! ! ! Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifi zierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs! 12 Was tun wenn .

  • Seite 26: Tipps Zur Energieeinsparung

    13 Tipps zur Energieeinsparung Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufi ger und länger. Dies führt zu einem vermeidbaren hohen Stromverbrauch. Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel und an der Geräterückseite.

  • Seite 27: Kundendienst

    Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich bitte an Ihre örtliche Behörde oder Entsorgungsfi rma. 15 Kundendienst Kann eine Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allem nicht an den elektrischen Teilen des Gerätes, selbst aus.

  • Seite 28: Garantiebedingungen

    16 Garantiebedingungen Garantiebedingungen Als Käufer eines Gastro-Cool Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Leistungsdauer Die Gewährleistung gilt ein Jahr (Kaufbeleg ist vorzulegen) ab Rechnungsdatum. Während des ersten Jahres werden Mängel am Gerät unentgeltlich beseitigt. Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist.

  • Seite 29: Geltungsbereich

    Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU- Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedienungen erbracht.
  • Seite 86 ELDC300_ELDC300XL_GCGD310_360_GCKS360_GCDC350_400_800_1050_UC100_200_300_Manual_DE_EN_NL_DIN A5_1509.indd 86 ELDC300_ELDC300XL_GCGD310_360_GCKS360_GCDC350_400_800_1050_UC100_200_300_Manual_DE_EN_NL_DIN A5_1509.indd 86 24.11.2015 15:49:38 24.11.2015 15:49:38...
  • Seite 87 ELDC300_ELDC300XL_GCGD310_360_GCKS360_GCDC350_400_800_1050_UC100_200_300_Manual_DE_EN_NL_DIN A5_1509.indd 87 ELDC300_ELDC300XL_GCGD310_360_GCKS360_GCDC350_400_800_1050_UC100_200_300_Manual_DE_EN_NL_DIN A5_1509.indd 87 24.11.2015 15:49:38 24.11.2015 15:49:38...
  • Seite 88 Ihnen gerne zur Verfügung. Should you have any questions regarding your Advertising/Display Cooler or should you be interested in further products from the Gastro-Cool range, we are at your disposal. Mocht u vragen hebben over uw reclame/display koeler of als u geïnteresseerd bent in meer producten van de Gastro-Cool serie, staan...
