indexa DM05 Gebrauchsanweisung

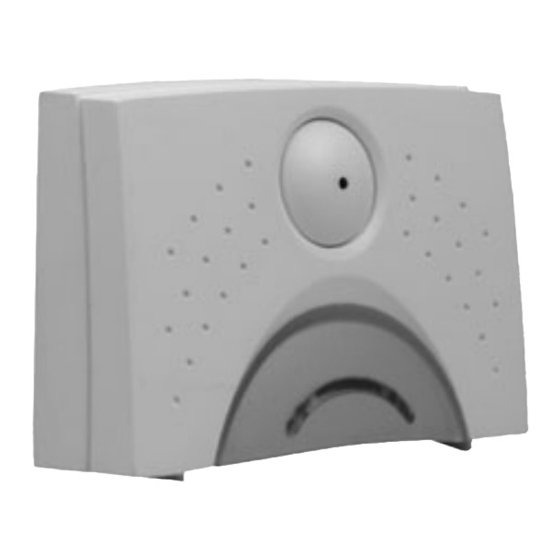

DURCHGANGSMELDER
D
DM05
GEBRAUCHSANWEISUNG
Diese Bedienungsanleitung enthält wichtige Hinweise
zur Inbetriebnahme und Handhabung. Lesen Sie vor
der ersten Benutzung die Gebrauchsanweisung durch
und bewahren Sie sie zum Nachlesen auf! Überprüfen
Sie das Gerät auf Beschä digung, bei Beschädigung
nicht in Be trieb nehmen!
Sicherheitshinweise
Gerät und Netzteil sind nur in trockenen Innenräumen zu verwenden. Nicht in den Regen oder ins
Wasser stellen.
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen
verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Entfernen Sie die Batterien bei längerem Nichtbenutzen des Gerätes aus dem Batteriefach.
Halten Sie Verpackungsmaterial, Batterien und Kleinteile von Kleinkindern fern.
Einleitung
Meldet Besucher oder Kunden
Die eingebaute Fotoempfängerzelle reagiert auf Änderungen der Lichtmenge innerhalb eines sehr engen
Erfassungsbereiches (Lichtschranken-Effekt). Ein Durchbrechen dieser Lichtschranke löst die gewählte
Melodie aus.
Verwenden Sie das Gerät zur Überwachung von Gängen und offenen Türen.
Überall verwendbar – sehr leicht zu installieren
Im Haus, Laden, Büro oder Hotelzimmer ist der Durchgangsmelder sofort einsetzbar.
Betrieb durch Batterien – einfach aufhängen oder hinstellen!
Gerätebeschreibung
Abbildung 1
1. Lichtsensor
2. Lautsprecher
3. Schalter zum Ein-( ) /Ausschalten ( )
4. Taste zur Auswahl der Melodien
1
2
5 6
3
4
5. Aufhängungsloch
6. Batteriefach
7. Batteriefachdeckel
Technische Daten
Betriebsspannung:
Stromverbrauch:
Batterie:
Sensor:
Reichweite:
Anwendungsbereich:
Betriebstemperatur:
Aufstellungsort
Stellen Sie das Gerät so, dass die zu erwartende Bewegung quer zum Sensor stattfindet, und in einer Höhe,
in der Besucher die Lichtschranke durchbrechen.
Tipp!
Gute und stabile Lichtverhältnisse sind Voraussetzung für eine einwandfreie Funktion. Da das Gerät
auf Lichtveränderungen reagiert, ist eine Funktionsweise dieses Gerätes bei Dunkelheit und
Dämmerung nicht gegeben. Durch blinkendes Licht wird das Gerät ausgelöst.
Der Sensor sollte nicht direkt auf einen sich bewegenden Gegenstand gerichtet sein, um eine
unerwünschte Auslösung zu verhindern.
Bedienung
1. Öffnen Sie das Batteriefach und setzen Sie 2 AA-Batterien polrichtig in das Batteriefach ein.
2. Schließen Sie das Batteriefach wieder.
3. Stellen Sie den Schalter auf .
4. Wählen Sie eine Melodie durch wiederholtes Drücken der Taste aus.
5. Stellen Sie den Durchgangsmelder am gewünschten Ort auf oder hängen Sie ihn mit dem Aufhängungs-
loch z.B. an einem geeigneten Nagel an der Wand auf.
6. Wenn Sie das Gerät abschalten möchten, stellen Sie den Schalter auf .
Um die Lebensdauer der Batterien zu erhöhen, stellen Sie den Schalter auf , wenn Sie das Gerät nicht
verwenden.
Behebung von Störungen
Überhaupt keine Funktion
Teilweise keine Funktion
Unerwünschte Auslösung
Viele Probleme sind auf abfallende Batterieleistungen zurückzuführen. Falls Sie wider Erwarten irgendwel-
che Probleme haben sollten, probieren Sie bitte neue Batterien aus!
7
Entsorgung
Verpackungsmaterial und ausgediente Batterien oder Geräte nicht einfach wegwerfen, sondern der
Wiederverwertung zuführen. Den zuständigen Recyclinghof bzw. die nächste Sammelstelle bitte bei
Ihrer Kommunalverwaltung erfragen.
3 V DC
40 µA (Standby), 180 mA (Meldung)
2 x AA Batterien (alkalisch) 1,5 Volt
Fotozelle
2 – 6 m bei normalen Zimmerlichtverhältnissen
Nur in trockenen Räumen, vor Nässe und Frost schützen
0° C bis +45° C
Sind die Batterien polrichtig angeschlossen?
Batteriezustand kontrollieren
Umgebungsbeleuchtung erhöhen
Umgebungsbeleuchtung erhöhen
Position ändern
Batterienzustand kontrollieren
Position ändern (Lichtänderungen, z.B. spiegelnde,
blinkende oder direkte Lichtquellen vermeiden)
