Warten Der Vector Pedale - Garmin VECTOR 3 Benutzerhandbuch

HINWEIS: Beschädigen oder verlieren Sie den Dichtungsring
nicht.
6 Ziehen Sie die Batterieabdeckung mit einem 4-mm-
Inbusschlüssel vorsichtig fest.

Warten der Vector Pedale

Sie können die Pedalachsen auseinandernehmen und wieder zusammensetzen, um sie zu säubern und Schmiermittel aufzutragen.
Garmin empfiehlt, die Pedale einzeln zu warten und dabei darauf zu achten, die kleinen Schrauben und Dichtungen nicht z
verlieren. Sie benötigen einen 4-mm-Inbusschlüssel, einen Kreuzschlitzschraubendreher (00), einen 15-mm-Pedalschlüssel, einen
12-mm-Steckschlüssel mit einem Außendurchmesser unter 17 mm (in der Regel entspricht dies einem Aufsatz mit
Schmiermittel für Fahrräder. Achten Sie darauf, die Komponenten des Vector nicht zu beschädigen.
HINWEIS: Wenn Sie das Vector 3S System besitzen, hat das rechte Pedal keinen Batterieeinschub.
1
Entfernen Sie die Pedale mit einem 15-mm-Pedalschlüssel.
HINWEIS: Die Achse des linken Pedals wird mit einem Linksgewinde an der Tretkurbel befestigt.
2

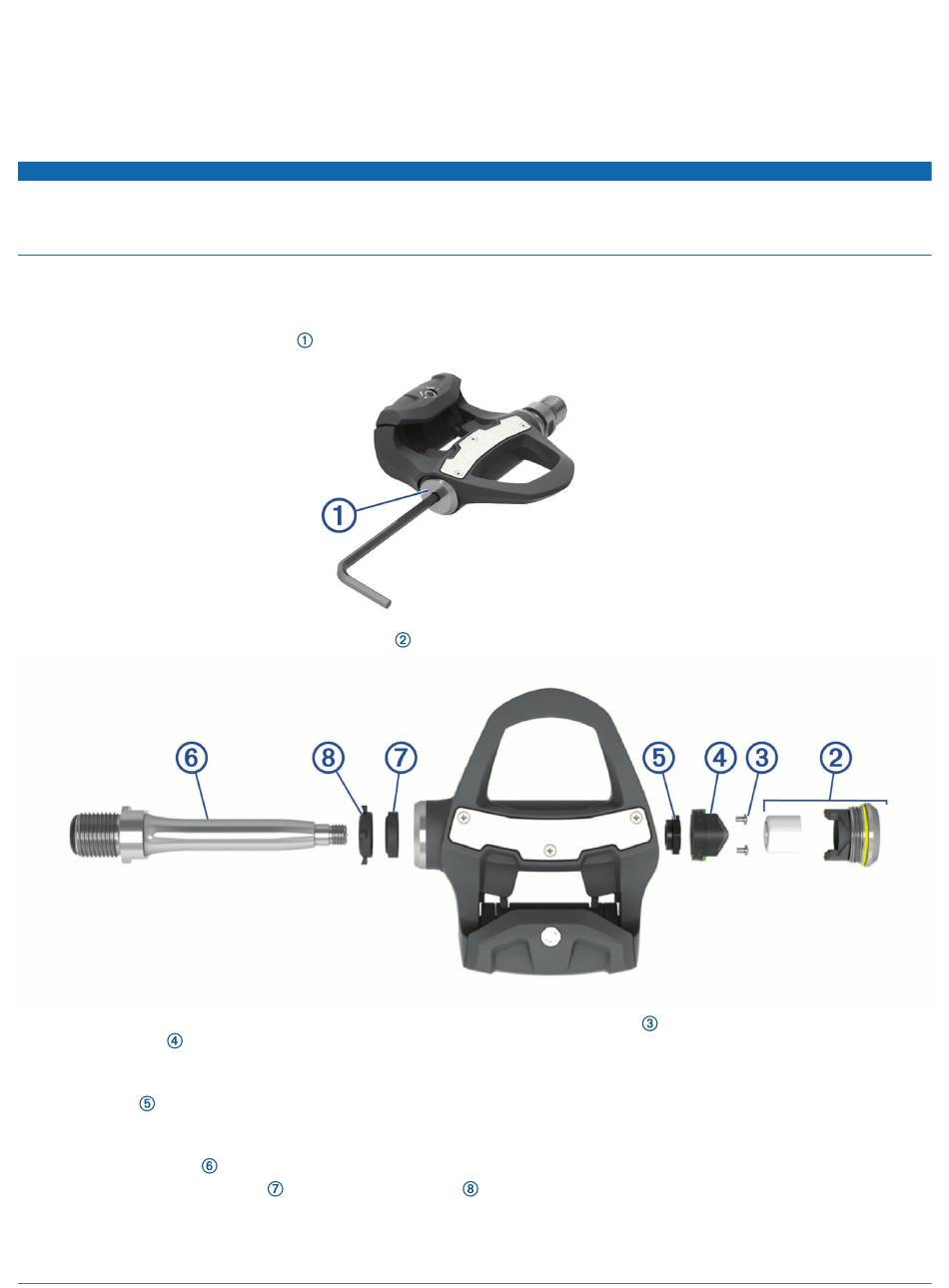

Entfernen Sie die Batterieabdeckung
3
Legen Sie die Batterieabdeckung und die Batterien
4 Entfernen Sie mit einem kleinen Kreuzschlitzschraubendreher (00) die zwei Schrauben
Batterieeinschubs .
5 Entfernen Sie den Batterieeinschub.
6 Halten Sie die Schlüsselfläche sicher mit einem Pedalschlüssel fest, und schrauben Sie mit dem 12-mm-Steckschlüssel die
Achsenmutter ab.
HINWEIS: Das rechte Pedal hat eine schwarze Achsenmutter und ein Linksgewinde. Das linke Pedal hat eine silberne
Achsenmutter. Die Schlüsselfläche der linken Achse ist mit einer Linie versehen.
7
Nehmen Sie die Achse
8
Nehmen Sie die innere Dichtung
HINWEIS: Beide Dichtungen sind kegelförmig, um auf die zugespitzte Achse zu passen.
9
Entfernen Sie das gesamte alte Schmiermittel von den Komponenten.
Geräteinformationen
mit einem 4-mm-Inbusschlüssel.
aus dem Pedalkörper.
und die äußere Dichtung
HINWEIS: Ziehen Sie die Batterieabdeckung nicht zu fest an.
Die Abdeckung sitzt fest genug, wenn der Dichtungsring nicht
mehr zu sehen ist.
Die Pedal-LED blinkt einmal rot.
HINWEIS
beiseite.
aus dem Pedalkörper.
1
/ Zoll) und
4
an der Innenseite des
5
