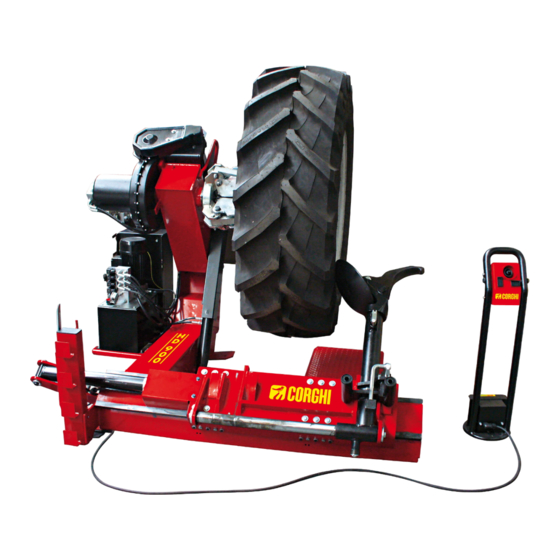

Corghi HD 900 Betriebsanleitung
Verwandte Anleitungen für Corghi HD 900
Inhaltszusammenfassung für Corghi HD 900
- Seite 1 HD 900 Cod. 4-407364C del 11/2017 Italiano Manuale d’uso English Operator’s manual Français Manuel d’utilisation Deutsch Betriebsanleitung Español Manual de uso Tel. ++39 0522 639.111 - Fax ++39 0522 639.150 www.corghi.com - info@corghi.com...
- Seite 2 Español cualquier medio (incluidos microfilmes y copias fotostáticas). Las informaciones contenidas en el presente manual pueden sufrir variaciones sin aviso previo. Elaborazione grafica e impaginazione fficio ubblicazioni ecniche - Manuale d’uso HD 900 talIano...
- Seite 35 Note - Manuale d’uso HD 900 talIano...
- Seite 36 Note - Manuale d’uso HD 900 talIano...
- Seite 69 Notes - Operator's manual HD 900 nglIsh...
- Seite 70 Notes - Operator's manual HD 900 nglIsh...
- Seite 105 RÄDER MIT SPRENGRING ........................127 WARTUNG ..............................131 ANWEISUNGEN UND HINWEISE FÜR BETRIEBSÖL ................133 INFORMATIONEN ZUR ENTSORGUNG DER MASCHINE ..............134 BRANDSCHUTZMITTEL ........................... 134 FEHLERSUCHE ............................135 SACHBEGRIFFE ............................136 SCHALTPLAN ............................. 172 HYDRAULIKSCHEMA ..........................178 - Betriebsanleitung HD 900 Eutsch...
-
Seite 106: Einleitung
Das Handbuch hat nur für das Modell und die Seri- ennummer, die auf dem daran angebrachten Schild stehen, Gültigkeit. ACHTUNG Die Vorgaben des Handbuchs strikt befolgen: Der Hersteller übernimmt keine Haftung bei Einsätzen der Maschine, die nicht ausdrücklich in diesem Handbuch beschrieben sind. - Betriebsanleitung HD 900 Eutsch... -
Seite 107: Handling Und Lagerung Der Maschine
ACHTUNG Die beschriebenen Montage- und Handlingarbeiten sorgfältig ausführen. Die Nichtbeachtung dieser Empfehlungen kann zu schweren Schäden an der Maschine führen und die Sicherheit des Bedieners beeinträchtigen. ACHTUNG Bevor die Maschine bewegt wird, ihr Gewicht mit - Betriebsanleitung HD 900 Eutsch... -
Seite 108: Es Ist Strengstens Untersagt, Ungeeignete Halterungen An Den Verschiedenen, Aus
- hinten für das Auf- und Abladen des Rads; - vorne für eine gute Sichtfreiheit. WICHTIG: Für einen korrekten und sicheren Gebrauch der Maschine ist für die Umgebung eine Beleuchtungs- stärke von mindestens 300 Lux zu gewährleisten. 1500 - Betriebsanleitung HD 900 Eutsch... -
Seite 109: Bedingungen Der Arbeitsumgebung
Erdung derselben voraus. Den Erdleiter der Maschine NIEMALS an die Gasleitung, die Wasserleitung, die Telefonleitung oder andere nicht STROMANSCHLUSS geeignete Gegenstände anschließen. Die Reifenmontiermaschine muss mit 3-Phasen-Strom plus Erdung versorgt werden. Die Versorgungsspannung muss im Auftrag angegeben werden. - Betriebsanleitung HD 900 Eutsch... -
Seite 110: Sicherheitsvorschriften
- dieses Handbuch immer griffbereit aufzubewahren und es bei Bedarf zu konsultieren. Vor jedem Serviceeingriff an der Hydraulikanlage muss die Maschine in die Ruheposition gebracht, der Träger ACHTUNG des Spanntellers abgesenkt und die Spannvorrichtung vollständig geschlossen werden. - Betriebsanleitung HD 900 Eutsch... -
Seite 111: Beschreibung Der Reifenmontiermaschine
Aufpumpen mit der Maschine ist vom Hersteller nach Land unterschiedlich ausfallen. Die vorliegen- nicht vorgesehen. Sollte der Bediener entscheiden, den Informationen ermöglichen es dem Anwender mit eigenem Werkzeug teilweise den Reifenwulst der Maschine auf jeden Fall, die mit der Geräusche- - Betriebsanleitung HD 900 Eutsch... -
Seite 112: Wesentliche Betriebselemente
Zur Vermeidung von Unfällen und Verletzungen muss die Maschine zweckgerecht installiert, ordnungsge- mäß eingesetzt und planmäßig gewartet werden. Siehe Abb. 9. Hauptschalter Spannklaue Manometer Anhebepunkt Spanntellerarm Spannvorrichtung Abdrückscheibe Montagefinger Hebel für die Drehung des Werkzeugs Plattform - Betriebsanleitung HD 900 Eutsch... - Seite 113 Um Unfälle bei der Benutzung des mitgelieferten oder optionalen Zubehörs zu vermeiden, sicherstellen, dass die angewandten mechanischen Teile korrekt montiert und fest an den Einzelteilen verankert sind. Die manuellen Zubehörteile während der Arbeit gut festhalten. - Betriebsanleitung HD 900 Eutsch...
-
Seite 114: Legende Der Gefahr-Aufkleber
Die Klappe des Aggregats erst öffnen, nachdem die Rei- Sicherheitsabstand einhalten, ansonsten besteht fenmontiermaschine vom Stromnetz getrennt wurde. Einklemmgefahr. Der Bediener darf sich NIE zwischen Werkzeuggruppe und der am Spannfutter eingespannten Felge oder dem am Spannfutter eingespannten Rad stellen. - Betriebsanleitung HD 900 Eutsch... -
Seite 115: Beschreibung Der Bedienelemente Der Beweglichen Bediensäule
Reifens kontrollieren. Um dem Problem des Absa- Uhrzeigersinn der Spanntellergruppe. ckens der Felge zuvor zu kommen, den Einspannbefehl lange betätigen. ACHTUNG Die bewegliche Bediensäule darf auf keinen Fall an einem Ort aufgestellt werden, an dem sich Wasser anstauen kann. - Betriebsanleitung HD 900 Eutsch... -
Seite 116: Anweisungen Zum Einspannen Des Rades
Hinw.: bei Felgen mit Felgenbett das Rad so ein- Flügelmutter festziehen spannen, dass das Felgenbett sich auf der Außenseite (siehe Abb. 13G). befindet (siehe Abb. 13A). EINSPANNEN EINSPANN-VERLÄNGERUNGEN VON LEICHTME- - Betriebsanleitung HD 900 Eutsch... - Seite 117 Schlittern. Für die Arbeit an Rädern mit Leichtmetallfelgen ist au- ßerdem die Zange für Leichtmetallfelgen lieferbar (siehe Abb. 18). ACHTUNG ! Den Arbeitsplatz nicht verlassen, wenn ein Rad auf der Spannvorrichtung eingespannt und angehoben ist. - Betriebsanleitung HD 900 Eutsch...
-
Seite 118: Schlauchlose Und Supersingle-Reifen
Schritte wiederholen, bis der zweite Wulst vollkommen abgelöst ist. Hinw.: Während des Abdrückens kann der Montage- finger (A, Abb. 20) abgesenkt werden, damit er kein ACHTUNG ! Hindernis darstellt. Die Abdrückscheibe darf keinen Druck auf die Felge - Betriebsanleitung HD 900 Eutsch... - Seite 119 Montagefinger wie folgt ein- gesetzt werden: 8) Den Hebel gedrückt halten und das Rad absenken, 1) Den Werkzeugarm an die Außenschulter des Reifens bis der Felgenrand sich in einem Abstand von zirka - Betriebsanleitung HD 900 Eutsch...
- Seite 120 Sicherstellen, dass die Zange gut an der Felge die Arbeitsposition B begeben. eingehängt ist. 15) Den Montagefinger verschieben und seinen roten Bezugspunkt zirka 3 cm in die Felge hinein bringen. 16) Den Hebel (A, Abb. 22) rechts vom Werkzeug - Betriebsanleitung HD 900 Eutsch...
- Seite 121 Schritt verkürzt werden, indem man beide Wülste auf einmal aufzieht: - Wie oben unter den Punkten 1-5 beschrieben vorge- hen, aber anstatt nur den ersten Wulst an der Zange einzuhängen (siehe Punkt 5) beide einhängen. - Betriebsanleitung HD 900 Eutsch...
- Seite 122 Arbeitsposition C begeben. 7) Sich auf die Außenseite des Rads begeben und eine Sichtprüfung der genauen Position des Werkzeugs durchführen und diese ggf. korrigieren. Dann die Spann- vorrichtung im Uhrzeigersinn drehen, bis die Zange sich - Betriebsanleitung HD 900 Eutsch...
-
Seite 123: Reifen Mit Schlauch
16) Den Montagefinger verschieben und seinen roten mm vom Montagefinger befindet. Bezugspunkt zirka 3 cm in die Felge hinein bringen. 9) Das Rad gegen den Uhrzeigersinn drehen und dabei 17) Den Wulsthebel rechts vom Werkzeug zwischen - Betriebsanleitung HD 900 Eutsch... - Seite 124 Punkt festziehen (siehe Abb. 29). Arbeitsposition D begeben. 10) Das Werkzeug vorfahren, bis sein roter Bezugspunkt sich auf einer Achse mit dem äußeren Felgenrand in einem Abstand von 5 mm vom selben befindet (siehe Abb. 30). - Betriebsanleitung HD 900 Eutsch...
- Seite 125 Plattform aufliegt. vom Ventil montieren (siehe Abb. 32). Die Plattform nach außen verschieben, um einen Frei- raum zwischen Reifen und Felge zu schaffen, in den der Schlauch eingesetzt wird. Hinw.: Die Ventilöffnung kann sich in asymme- - Betriebsanleitung HD 900 Eutsch...
- Seite 126 Spannvorrichtung absenken, bis das Rad auf der Hebebühne aufliegt. 34) Sich mit der beweglichen Bediensäule in die Arbeitsposition B begeben. 35) Mit auf der Plattform aufgelegtem Reifen prüfen, ob das Ventil perfekt in der Austrittsöffnung zentriert ist. - Betriebsanleitung HD 900 Eutsch...
-
Seite 127: Räder Mit Sprengring
Hinw.: Während dieses Arbeitsschritts schmieren. Weiterhin auf den Reifen drücken und die Abdrück- scheibe vorfahren lassen, bis zirka die Hälfte des Reifens aus der Felge getreten ist (siehe Abb. 36). ACHTUNG: 11) Den Werkzeugarm in die Ruheposition bringen. - Betriebsanleitung HD 900 Eutsch... - Seite 128 19) Den Sprengring auf der Spannvorrichtung einspan- 5) Die Spannvorrichtung drehen und gleichzeitig vor- nen. Dabei wie in EINSPANNEN DES RADS beschrieben fahren, bis der Sprengring von der Felge gelöst wird. vorgehen. Dabei darauf achten, den O-Ring nicht zu beschädigen. - Betriebsanleitung HD 900 Eutsch...
- Seite 129 Das Austreten der Wülste aus der Felge führt und die Spannklauen des Spanntellers vollkommen zum Herabfallen des Reifens. schließen. Dabei darauf achten, das Rad abzustützen, Immer sicherstellen, dass sich niemand zufäl- um ein Herabfallen zu vermeiden. - Betriebsanleitung HD 900 Eutsch...
- Seite 130 RÄDER MIT 5-TEILIGEM SPRENGRING um ein Herabfallen zu vermeiden. 1) Den Werkzeugarm in die Ruheposition bringen. Wenn die Felge von der Spannvorrichtung abmontiert wurde, diese wie im Absatz "EINSPANNEN DES RADS" ACHTUNG ! beschrieben wieder einspannen. - Betriebsanleitung HD 900 Eutsch...
-
Seite 131: Wartung
- die verschiedenen Gelenke des Spanntellers - die Führung des Werkzeugarms - die Gleitplatte des Schlittens 2) Den Hubzylinder des Werkzeugarms und das Gelenk des Arms regelmäßig über die vorgesehenen Schmier- pressen schmieren (siehe Abb. 39). Ein handelsübliches Schmierfett benutzen. - Betriebsanleitung HD 900 Eutsch... -
Seite 132: Einstellung Der Gleitkufen Werkzeugschlitten
Ausmaßes kann während der Montage-/ Demontagevorgänge mit dem Werkzeugarm fest- gestellt werden 4) Regelmäßig den Ölstand des Getriebes prüfen. Dieser darf bei auf Endanschlag abge- Für eine längere Lebensdauer der Komponenten senktem Spanntellerarm nie das Sichtfenster am - Betriebsanleitung HD 900 Eutsch... -
Seite 133: Anweisungen Und Hinweise Für Betriebsöl
Öldampfkonzentrationen die betroffene Person unver- züglich an die frische Luft führen und anschließend den ärztlichen Bereitschaftsdienst aufsuchen. - Augen: reichlich mit Wasser spülen und den ärztlichen Bereitschaftsdienst aufsuchen. - Haut: mit Wasser und Seife waschen. - Betriebsanleitung HD 900 Eutsch... -
Seite 134: Informationen Zur Entsorgung Der Maschine
Entsorgungssysteme für diese Produkte. Am Ende des Einsatzes dieses Produkts wenden Sie sich bitte an Ihren Händler, Sie erhalten dort alle Informatio- nen für die korrekte Entsorgung des Geräts. Darüber hinaus wird Ihr Händler Sie beim Kauf dieses - Betriebsanleitung HD 900 Eutsch... -
Seite 135: Fehlersuche
130 bar ±5% an und/oder es wird eine Verlangsamung der Bewegungen der Reifenmontiermaschine sowie eine geringe Leistung festgestellt. Das Öl im Behälter des Aggregats befindet sich unter dem Mindeststand. • Den Absatz "WARTUNG" für das Nachfüllen des Öls einsehen. - Betriebsanleitung HD 900 Eutsch... -
Seite 136: Sachbegriffe
Werkzeug für das Abdrücken der Reifen. Spannklauen Mechanisches Teil mit Klauen, um etwas festzuhalten oder mitzuziehen. Hydraulikaggregat Gruppe bestehend aus Elektromotor und Hydraulik- pumpe. Werkzeuggruppe Gruppe von Werkzeugen für das Abdrücken und die Demontage der Reifen. - Betriebsanleitung HD 900 Eutsch... - Seite 137 Hinweise - Betriebsanleitung HD 900 Eutsch...
- Seite 138 Hinweise - Betriebsanleitung HD 900 Eutsch...
- Seite 173 HD 900...
- Seite 174 HD 900...
- Seite 175 HD 900...
- Seite 176 HD 900...
- Seite 177 HD 900...
- Seite 179 HD 900...
- Seite 182 DE - EG – Konformitätserklärung - EU-Konformitätserklärung* ES - Declaración EC de conformidad - Declaración UE de conformidad* Quale fabbricante dichiara che il prodotto: HD 900 al quale questa dichiarazione si riferisce e di cui abbiamo costituito e deteniamo il relativo fascicolo tecnico è...
