Technische Daten
Saunahaus Mikko 70 de luxe Vollglastür
Wandaußenmaß: 413 x 210 cm
Bohlenstärke: 70 mm
spiegelbildlich aufbaubar
Kontrolliert durch:
Achtung: Alle angegebenen Maße sind ca.-Maße!
Technische Änderungen, Druckfehler und Irrtümer vorbehalten
Sa 14.06.19 / II / Original 23.10.17
Werbung
Verwandte Anleitungen für Wolff Finnhaus Mikko 70 de luxe
Inhaltszusammenfassung für Wolff Finnhaus Mikko 70 de luxe
- Seite 1 Technische Daten Saunahaus Mikko 70 de luxe Vollglastür Wandaußenmaß: 413 x 210 cm Bohlenstärke: 70 mm spiegelbildlich aufbaubar Kontrolliert durch: Achtung: Alle angegebenen Maße sind ca.-Maße! Technische Änderungen, Druckfehler und Irrtümer vorbehalten Sa 14.06.19 / II / Original 23.10.17...

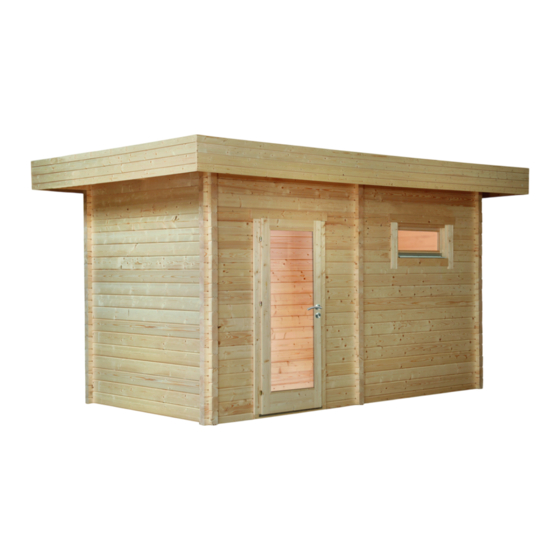

- Seite 2 3D-Darstellung Saunahaus Mikko 70 de luxe Vollglastür Das Saunahaus Mikko lässt sich auch spiegelverkehrt aufbauen. Technische Änderungen, Druckfehler und Irrtümer vorbehalten Sa 14.06.19 / II / Original 23.10.17...
- Seite 3 Grundrisse Saunahaus Mikko 70 de luxe Vollglastür 4910 4230 4130 1960 1960 3.84 m2 3.84 m2 U2-GH+ ohne Sprossen 84x195.5 91.5x51 A68-15K 1035 Das Saunahaus Mikko lässt sich auch spiegelverkehrt aufbauen. 4910 4230 4130 1960 1960 3.84 m2 3.84 m2...
- Seite 4 Lagerholzplan und Fundamentplan Saunahaus Mikko 70 de luxe Vollglastür Wir empfehlen als Fundament für Ihr Gartenhaus eine vollflächig, festgegründete, gepflasterte oder betonierte Fläche. Wahlweise ist auch ein Punkt- oder Streifenfundament möglich. 2080 1992 Technische Änderungen, Druckfehler und Irrtümer vorbehalten Sa 14.06.19 / II / Original 23.10.17...
- Seite 5 Teileliste 1 Saunahaus Mikko 70 de luxe Vollglastür Länge Profil Stck. (mm) (mm) 1960 1960 70x113 4910 1960 1960 70x135 4910 1960 1960 70x135 4230 1960 70x135 2880 1960 70x135 2650 1960 70x135 2650 1960 70x135 2650 1960 70x135 2200...
- Seite 6 Teileliste 2 Saunahaus Mikko 70 de luxe Vollglastür Länge Profil Stck. (mm) (mm) 44+1 113x18 DACHBRETTER oder 2785 56+1 88x18 FUSSBODENBRETTER 36+1 113x28 1955 16,0 ABDECKLEISTEN 15x28 16,0 FUSSBODENLEISTE 14x55 BL-1 DACHBLENDEN 350mm 18x350 2884 BL-2 DACHBLENDEN 350mm 18x350 4946 BS-1 DACHBLENDEN- Blendenstützen 44x65...
- Seite 7 Teileliste 3 Saunahaus Mikko 70 de luxe Vollglastür Länge Profil Stck. (mm) (mm) KOPFSTÜTZE /Espe/ ca 444x300 HEIZUNG UMBAU 2 Elemente LUFTSCHIEBER BODENROST /Fichte/ 600x620 Schlaghölzer Gewindestange M8 2000 Gewindestange M8 Gewindestange M8 Mutter M8 U-Scheibe Ø25 Befestigungsmutter M8 für Verbinden der Saunabänke 600+500mm...
-
Seite 8: Achtung Hinweis
Teileliste 4 Saunahaus Mikko 70 de luxe Vollglastür Länge Profil Stck. (mm) (mm) FENSTER 915x510 TÜR 690x1936 TÜR 840x1955 Achtung Hinweis: wir empfehlen die Stromverkabelung für den Elektro-Saunaofen vor Verlegung von den Fußbodenbrettern durchzuführen. - Bitte selber anpassen (falls nötig)! / Cut into length on site (if needed)! Technische Änderungen, Druckfehler und Irrtümer vorbehalten... - Seite 9 Wandplan 1 und 2 Saunahaus Mikko 70 de luxe Vollglastür 4910 KL1+KL3 KL1+KL3 Wand 1 1960 1960 50 70 70 50 2030 2030 4230 Wandbohlen Fussbodenleiste Fussbodenbretter Fundamenthölzer Wand 1 KL1+KL2 4910 1960 1960 50 70 70 50 2030 2030...
- Seite 10 Wand A 1960 50 70 70 50 2030 Wandplan A und B Saunahaus Mikko 70 de luxe Vollglastür 2200 1960 50 70 70 50 2880 2030 Dachpappenleiste U-Profil 2420 28x15 65x44 Schrauben 3,5x45 Schrauben 3,0x30 Dachpappe 2200 Blenden(Moderndach) Schrauben Dachbretter...
- Seite 11 Wandplan C Saunahaus Mikko 70 de luxe Vollglastür Lüftungsöffnungen 2880 2420 Lüftungsöffnungen Lüftungsöffnungen 1960 70 50 2030 Lüftungsöffnungen 2200 Wand C 1960 50 70 70 50 2030 2200 Die Bohlen mit Lüftungsöffnungen können je nach Bedarf höher oder niedriger eingesetzt werden.
- Seite 12 Detail / optional Saunahaus Mikko 70 de luxe Vollglastür Technische Änderungen, Druckfehler und Irrtümer vorbehalten Sa 14.06.19 / II / Original 23.10.17...
- Seite 13 Detail / optional Saunahaus Mikko 70 de luxe Vollglastür Technische Änderungen, Druckfehler und Irrtümer vorbehalten Sa 14.06.19 / II / Original 23.10.17...
- Seite 14 Detail / optional Saunahaus Mikko 70 de luxe Vollglastür Technische Änderungen, Druckfehler und Irrtümer vorbehalten Sa 14.06.19 / II / Original 23.10.17...
- Seite 15 Detail / optional Saunahaus Mikko 70 de luxe Vollglastür Montage Bänke und Zwischen Decke/ Installation of sauna furniture Technische Änderungen, Druckfehler und Irrtümer vorbehalten Sa 14.06.19 / II / Original 23.10.17...
- Seite 16 Detail / optional Saunahaus Mikko 70 de luxe Vollglastür 18x90 Blendleisten/ cover strips/piirdeliistud Rahmenleisten 20x Wandstärke/ frame extensions 18x90 Blendleisten/ 20x wall thickness/ cover strips/piirdeliistud laiendusliist 20x seina paksus Technische Änderungen, Druckfehler und Irrtümer vorbehalten Sa 14.06.19 / II / Original 23.10.17...
- Seite 17 Detail / optional Saunahaus Mikko 70 de luxe Vollglastür Technische Änderungen, Druckfehler und Irrtümer vorbehalten Sa 14.06.19 / II / Original 23.10.17...
- Seite 18 Detail / optional Saunahaus Mikko 70 de luxe Vollglastür T-Leiste/ Wandbohlen/ T-strip/tenderliist Log/seinapalk Technische Änderungen, Druckfehler und Irrtümer vorbehalten Sa 14.06.19 / II / Original 23.10.17...
