3.1

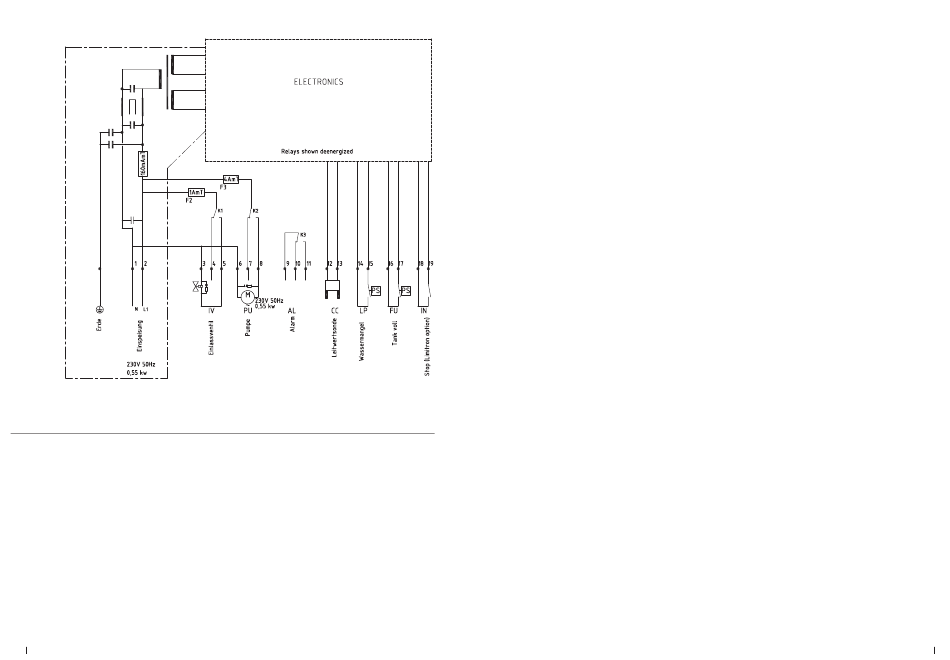

Elektrischer Anschlussplan

4.

Aufstellung und Montage

4.1

Kontrolle der Lieferung

Vor dem Montagebeginn die Lieferung auf Vollständigkeit und Trans portschäden kontrollieren.
Bei Abweichungen wenden Sie sich bitte sofort an den Lieferanten.
4.2

Aufstellung

Aufstellraum:

Der Aufstellraum muss frostsicher, ausreichend belüftet und sau ber sein.
Aufstellungsfläche:

Boden- und Wandflächen müssen in der Waagerechten bzw. Senk r echten eben sein.
Anschlüsse:

Anschlüsse der für dieses Verfahren erforderlichen Medien (z. B. Wasser, el. Strom, Steuerluft,
Chemikalien, etc.) sowie für die Ent sorgung von Spülwässern und Konzentraten müssen im
erforderli chen Querschnitt installiert und benutzbar sein.
10 Aufstellung und Montage
4.3

Montage

Anlage aufstellen
Anlage aufstellen und den waagerechten Stand der Anlagenpunkte kontrollieren, ggf. durch geeignete,
korrosionsbeständige Unterlagen ausgleichen.
Hydraulische Anschlüsse
Sämtliche Rohranschlüsse sind spannungsfrei anzuschließen.
Schläuche nicht quetschen oder knicken, Schlauchverbindungen fest anschrauben.
Konzentrat- und Entleerungsleitungen sind auf kürzestem Wege mit Gefälle zum Abwassereinlauf zu
führen. Das Abwasser muss rückstau f rei abfließen.
Anschluss Einspeisewasser:

Einspeisewasserleitung über Absperr armatur mit dem Anschluss Einspeisewasser verbinden.
Dicht scheibe aus der Verschraubung entnehmen (aufbewahren!).
Anschluss Permeat:

Dichtscheibe aus der Verschraubung entnehmen (aufbewahren!). Permeatausgang über die
Permeatleitung mit dem Permeateingang des Verbrauchers (Befeuchters) verbinden.
Anschluss Konzentrat:

Dichtscheibe aus der Verschraubung entnehmen (aufbewahren!). Konzentratausgang über die
Konzentratablaufleitung zum Abwas s ereinlauf im freien Gefälle führen.
Elektrische Anschlüsse
Die Elektromontage muss von einer Elektrofachkraft unter Einhaltung der Installationsvorschriften
VDE, EVU, Werksnorm, usw. durchge führt werden (siehe „Elektrischer Anschlussplan").
Elektroanschluss:

Soweit eine Standardsteuerung eingesetzt ist, sind die internen An lagenbaugruppen schon mit der
Steuerung vorverdrahtet. Je nach Ausstattung des gesamten Wasseraufbereitungssystems sind die
Anschlüsse für Niveauschalter, Ausgänge der Voraufberei tung, zusätzliche Qualitätsüberwachung des
Einspeisewassers oder der Permeatqualität noch gemäß Anschlussplan mit der Steuerung zu
verbinden. Bei allen Typen können vorhandene ZLT-Ausgänge angeschlossen werden.
Netzanschluss:

In Reichweite der Netzzuleitung der Umkehrosomoseanlage Condair AX ist eine, der An lagenleistung
entsprechende (siehe „Technische Daten") CEE-Wech selstrom Klemmendose zu montieren.
Dieser Anschluss muss bauseits abgesichert sein und darf nicht durch andere Anlagenteile
abgeschaltet werden.
Aufstellung und Montage 11
