Funktionen der verschiedenen Sensoren
Wie kann ich ein externes Gerät steuern?
Mit dem Compact können sie auch einige externe Geräte wie z.B. eine Kamera oder ein Lichtrelais kontrollieren. Dafür gibt es
nur eine Bedingung: Das Gerät muss einen digitalen Input haben. Für diese Verwendungszwecke ist es möglich, den externen
Verbindungsanschluss zu benutzen. Weitere Informationen finden Sie unten.

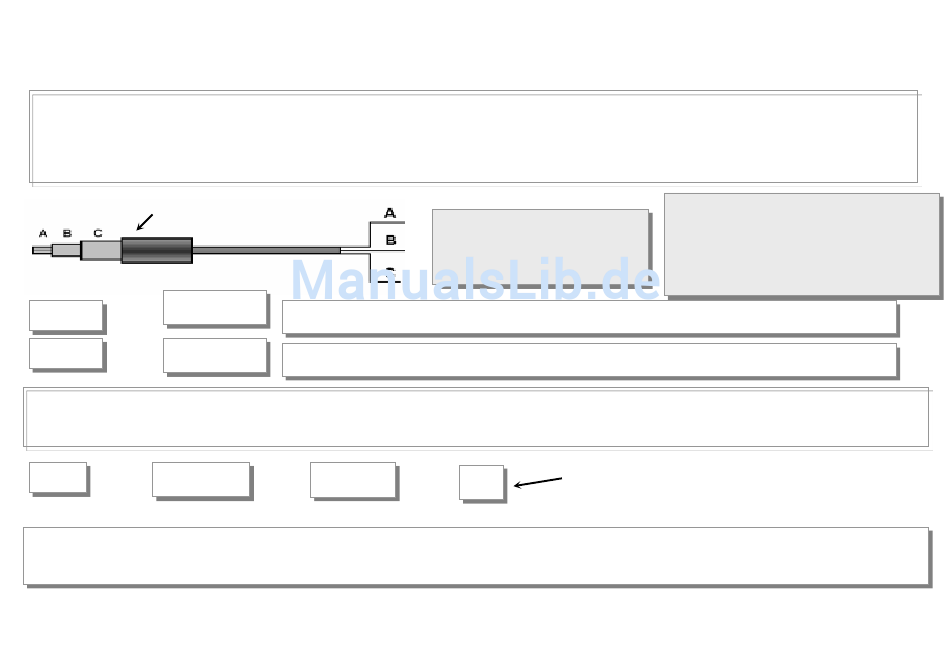

Spezial Adapter!
RELAY
SET
(Abstand)
RESET
RELAY
(Abstand)
Ein externes Gerät, das von Compact gesteuert wird kann auch mit in Compact integrierten Sensoren wie move, vibra or voice
kombiniert werden. Wenn der Sensor ausgelöst wird, wird der Status im Signal output auf logic 0 wechseln und das externe
Gerät aktivieren.
SET
RELAY
(Abstand)
Wichtig: Set Relay und Set Relay Alarm können parallel arbeiten. Das externe Gerät wird laufen wenn die Relaiszeitschaltuhr
abläuft (nachdem der Sensor ausgelöst wurde) oder das Relais manuell durch Set Relay aktiviert worden ist. Wenn die
Relaisalarmzeit abgelaufen ist und Set Relay gesendet wurde, arbeitet das externe Gerät bis sie Reset Relay senden.
44
Funktionen der verschiedenen Sensoren
Dieser Befehl stellt auf der im Schema als B bezeichneten Signallinie auf niedrigen Status (logic 0) .
Dieser Befehl stellt auf der im Schema als B bezeichneten Signallinie auf hohen Status (logic 1).
ALARM
(Abstand)
(Abstand)
A – Spannungsversorgung
B – Signal (normal 1)
C – Erdung
Gewünschte Betriebszeit des Geräts (zum
14
Beispiel eine Videokamera).
Einstellbar von 1 bis180 Minuten!
Bitte benutzen Sie den externen
Verbindungsanschluss NICHT mit
Geräten mit einem Stromverbrauch
von mehr als 15 mA, aus Rücksicht
auf die Lebenszeit der Batterien
