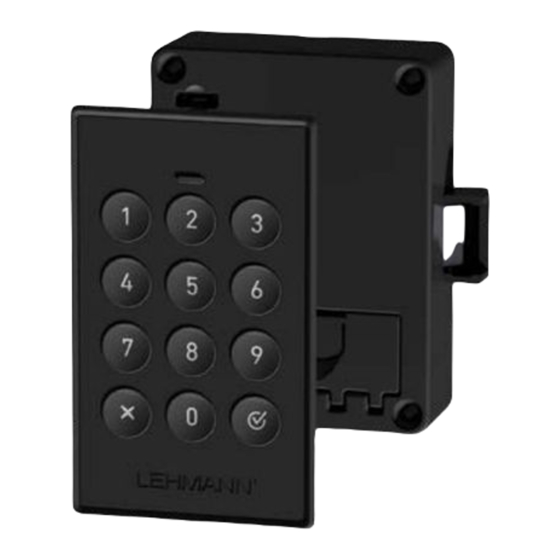

LEHMANN M410 Bedienungsanleitung

Tastaturschloss
Vorschau ausblenden Andere Handbücher für M410:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
D
www.lehmann-locks.com
M410 Tastaturschloss
(M410 TA03)
Bedienungsanleitung
Inhalt
Seite
Allgemeine Systembeschreibung / Funktionsbeschreibung ............................................ 2
Sicherheitshinweise / Pflege & Wartung / Technische Daten ......................................... 3
Komponenten des Schließsystems & Verpackungsinhalt ................................................ 4
Abmessungen .................................................................................................................. 5
Inbetriebnahme & Batteriewechsel ................................................................................ 6
Notstromversorgung / Montage des Riegelprotektors .................................................... 7
Aufbau der Tastatur TA03 / Abfrage der Riegelendlage ................................................ 10
Ändern des Fix-Codes durch den Benutzer ................................................................... 13
Umschalten in den Free-Code Modus ........................................................................... 14
Ändern des Master-Codes ............................................................................................. 15
Ändern des Notöffnungs-Codes ................................................................................... 16
Notöffnung / Zurücksetzen in den Werksauslieferungszustand .................................... 17
Automatisches Schließen im Fix-Code Modus ............................................................... 18
Automatisches Öffnen im Free-Code Modus ................................................................ 19
Batteriewarnung / Update der Firmware / Entsorgung ................................................. 20
Inhaltsverzeichnis
loading

Verwandte Anleitungen für LEHMANN M410

Inhaltszusammenfassung für LEHMANN M410

  • Seite 1: Inhaltsverzeichnis

    M410 Tastaturschloss (M410 TA03) Bedienungsanleitung Inhalt Seite Allgemeine Systembeschreibung / Funktionsbeschreibung ..........2 Sicherheitshinweise / Pflege & Wartung / Technische Daten ......... 3 Komponenten des Schließsystems & Verpackungsinhalt ..........4 Abmessungen ........................5 Inbetriebnahme & Batteriewechsel ................6 Notstromversorgung / Montage des Riegelprotektors ............ 7 Montage des Beschriftungs-Clips / Montage des Schließsystems ........

  • Seite 2: Allgemeine Systembeschreibung / Funktionsbeschreibung

    ALLGEMEINE SYSTEMBESCHREIBUNG Bei dem Schließsystem M410 TA03 handelt es sich um ein Möbelschloss mit einem motorisch angetriebenen Verschlussriegel, das für den Einsatz im Wohn- und Bürobereich im Inneren von Gebäuden bestimmt ist. Diese Bedie- nungsanleitung vermittelt Ihnen Informationen, um das Schließsystem fehlerfrei bedienen zu können. Bewahren Sie die Bedienungsanleitung an einer gut zugänglichen Stelle auf.

  • Seite 3: Sicherheitshinweise

    Wechseln Sie die Batterie rechtzeitig. Spätestens jedoch, wenn die Batteriewarnung an der Tastatur aufleuchtet. TECHNISCHE DATEN Energieversorgung Batterietyp: 1 x CR123A Betriebstemperatur -5 °C bis +60 °C Lagerungstemperatur -25 °C bis +70 °C Typenbezeichnung Schloss M410: SLI2CBM6 Tastatur TA03: MAIIC3M6...

  • Seite 4: Komponenten Des Schließsystems & Verpackungsinhalt

    Möbel mit einer Holzstärke von 19 mm gedacht. Bei abweichenden Holzstärken und Materialien müssen die Schrauben zur Befestigung des Schlosses und der Tastatur angepasst werden.  Komponenten: 6. Schließwinkel 4005 1. Schloss M410 7. Tastatur TA03 2. 4 x Senkkopf-Schraube (3,5 x 35 mm) 8. Blende der Tastatur TA03 3. Verbindungskabel 9.

  • Seite 5: Abmessungen

    ABMESSUNGEN Schloss M410 Schließwinkel 4005 Tastatur TA03 ohne Beschriftungs-Clip Für Stanzbild ø19 x 16 15,9 Tastatur TA03 mit optionalen Beschriftungs-Clip Alle Angaben in mm.

  • Seite 6: Inbetriebnahme & Batteriewechsel

    INBETRIEBNAHME & BATTERIEWECHSEL Stellen Sie sicher, dass Schloss und Tastatur korrekt mit dem Verbindungskabel miteinander verbunden sind. Achten Sie dabei auf die lagerichtige Verbindung der Stecker und Buchsen. ACHTUNG: Verwenden Sie ausschließlich eine Primär-Batterie des Typs CR123A! Legen Sie die Batterie zuerst mit Schließen Sie den Batteriefach- dem Minus-Pol ein.

  • Seite 7: Notstromversorgung / Montage Des Riegelprotektors

    Blende hochheben. MONTAGE DES RIEGELPROTEKTORS Das Schloss M410 kann mit dem beiliegenden Riegelprotektor (nur bei Produktvariante mit gefedertem Riegel) zusätzlich gegen externe mechanische Manipulation geschützt werden. Je nach Einsatz und Anwendungsgebiet des Schlosses M410 empfehlen wir, diesen leicht zu montierenden erweiterten Schutz zu verwenden.

  • Seite 8: Montage Des Beschriftungs-Clips / Montage Des Schließsystems

    Beschriftungs-Clip montieren. einlegen. 2 x rechte Seite (oben / unten) 2 x linke Seite (oben / unten) MONTAGE DES SCHLIESSSYSTEMS Position des Schlosses M410 Position der Tastatur TA03 Tür Tür Exemplarische Abbildungen für die Montage an einer rechten Tür. Alle Angaben in mm.
  • Seite 9 Position des Schließwinkels 4005 Tür Seitenwand Tür X + 13* 13** Tür einschlagend* Tür aufschlagend** X = Türstärke Um die Blende an der bereits montierten Tastatur TA03 zu befestigen, bringen Sie die beiden Führungsnasen der Blende in die Aussparungen und drücken die Blende an, bis sie einrastet. Alle Angaben in mm.

  • Seite 10: Aufbau Der Tastatur Ta03 / Abfrage Der Riegelendlage

    AUFBAU DER TASTATUR TA03 LED-Anzeige Ziffern 0-9 Abbruch Bestätigung Auslösepunkt zur Entfernung der Blende für Notstromversorgung Mit der Abbruch-Taste können Sie jeden Vorgang jederzeit abbrechen. Beim Drücken der Abbruch-Taste blinkt die LED-Anzeige einmal kurz rot. Bereits getätigte Eingaben werden verworfen. Achten Sie bei der Bedienung besonders darauf, dass jeder Tastendruck durch ein Lichtsignal an der LED-Anzeige quittiert wird! Erscheint kein Lichtsignal, wurde der Tastendruck nicht akzeptiert.

  • Seite 11: Werksauslieferungszustand / Öffnen & Schließen Im Free-Code Modus

    WERKSAUSLIEFERUNGSZUSTAND Für das Schließsystem gilt folgender Werksauslieferungszustand: Free-Code Modus Der Riegel des Schließsystems befindet sich in der Position geöffnet Master-Code: 9-0-8-0-7-0-5-5-5-5 Notöffnungs-Code: 1-0-1-0-5 Automatisches Schließen ist deaktiviert Automatisches Öffnen ist deaktiviert ACHTUNG: Es wird dringend empfohlen, den werksseitigen Master- und Notöffnungs-Code zu ändern! ÖFFNEN &...

  • Seite 12: Umschalten In Den Fix-Code Modus / Öffnen & Schließen Im Fix-Code Modus

    UMSCHALTEN IN DEN FIX-CODE MODUS Das Schloss muss in der Position offen sein. Es darf keine Batteriewarnung vorliegen. Der Fix-Code muss 3- bis 10-stellig sein. Sollten Sie den werksseitigen Master-Code bereits geändert haben, geben Sie an dieser Stelle Ihren gültigen Master-Code ein.

  • Seite 13: Ändern Des Fix-Codes Durch Den Benutzer

    ÄNDERN DES FIX-CODES DURCH DEN BENUTZER Das Schloss muss in der Position offen sein. Es darf keine Batteriewarnung vorliegen. Der Fix-Code muss 3- bis 10-stellig sein. Sollten Sie den Fix-Code bereits geändert haben, geben Sie an dieser Stelle Ihren gültigen Code ein. Der bisherige Code wird mit einer gültigen Eingabe des neuen Codes überschrieben.

  • Seite 14: Umschalten In Den Free-Code Modus

    UMSCHALTEN IN DEN FREE-CODE MODUS Das Schloss muss in der Position offen sein. Es darf keine Batteriewarnung vorliegen. Sollten Sie den werksseitigen Master-Code bereits geändert haben, geben Sie an dieser Stelle Ihren gültigen Master-Code ein. Zur Bestätigung des Master-Codes drücken Sie die Tasten gleichzeitig.

  • Seite 15: Ändern Des Master-Codes

    ÄNDERN DES MASTER-CODES Es wird dringend empfohlen, den werksseitigen Master-Code zu ändern und dabei einen möglichst langen und sicheren Master-Code zu wählen. Das Schloss muss in der Position offen sein. Es darf keine Batteriewarnung vorliegen. Der Master-Code muss 3- bis 10-stellig sein. Sollten Sie den werksseitigen Master-Code bereits geändert haben, geben Sie an dieser Stelle Ihren gültigen Master-Code ein.

  • Seite 16: Ändern Des Notöffnungs-Codes

    ÄNDERN DES NOTÖFFNUNGS-CODES Es wird dringend empfohlen, den werksseitigen Notöffnungs-Code zu ändern und einen möglichst langen und sicheren Notöffnungs-Code zu wählen. Das Schloss muss in der Position offen sein. Es darf keine Batteriewarnung vorliegen. Der Notöffnungs-Code muss 3- bis 10-stellig sein. Sollten Sie den werksseitigen Master-Code bereits geändert haben, geben Sie an dieser Stelle Ihren gültigen Master-Code ein.

  • Seite 17: Notöffnung

    NOTÖFFNUNG Sollten Sie den werksseitigen Notöffnungs-Code bereits geändert haben, geben Sie an dieser Stelle Ihren gültigen Notöffnungs-Code ein. Eingabe des gültigen Notöffnungs-Codes (Beispiel: Werkseinstellung) Tasten Schloss öffnet. Anzeige Nach der Notöffnung im Fix-Code Modus kann das Schloss wieder normal mit dem zuvor programmierten Fix-Code verwendet werden.

  • Seite 18: Automatisches Schließen Im Fix-Code Modus

    AUTOMATISCHES SCHLIESSEN IM FIX-CODE MODUS Das Schloss muss in der Position offen sein. Es darf keine Batteriewarnung vorliegen. Diese Funktion wird nur im Fix- Code Modus aktiviert. Sollten Sie den werksseitigen Master-Code bereits geändert haben, geben Sie an dieser Stelle Ihren gültigen Master-Code ein.

  • Seite 19: Automatisches Öffnen Im Free-Code Modus

    AUTOMATISCHES ÖFFNEN IM FREE-CODE MODUS Das Schloss muss in der Position offen sein. Es darf keine Batteriewarnung vorliegen. Diese Funktion wird nur im Free- Code Modus aktiviert. Sollten Sie den werksseitigen Master-Code bereits geändert haben, geben Sie an dieser Stelle Ihren gültigen Master-Code ein.

  • Seite 20: Batteriewarnung

    Firmware-Updates werden ausschließlich bei Bedarf (z.B. technische Notwendigkeit) zur Verfügung gestellt. Um die Firmware zu aktualisieren, benötigen Sie die Software LEHMANN Firmware Updater. Die Software finden Sie auf der Website www.lehmann-locks.com unter Elektronische Schließsysteme und dort unter Software-Lösungen. Die einzelnen Schritte zum Aktualisieren der Firmware sind in der Software beschrieben.
