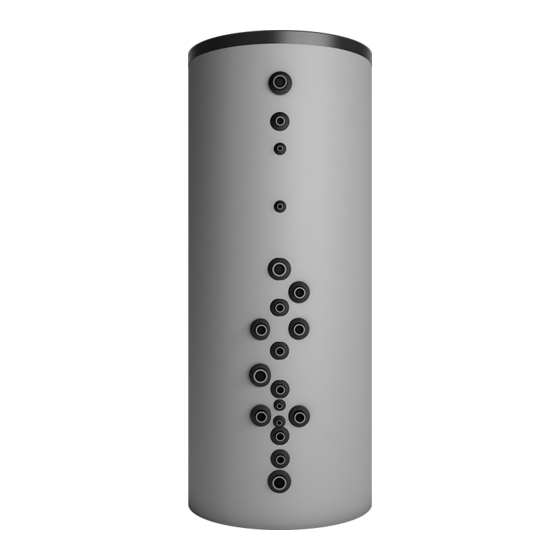

- Seite 1 Zubehör für Wärmepumpen Betriebsanleitung Multifunktionstrinkwarmwasserspeicher MFS 600 S, MFS 830 S, MFS 1000 S 83017400cDE – Originalbetriebsanleitung...
-
Seite 2: Bitte Zuerst Lesen
Bitte zuerst lesen Signalzeichen Diese Betriebsanleitung gibt Ihnen wichtige Hinweise In der Betriebsanleitung werden Signalzeichen ver- zum Umgang mit dem Gerät. Sie ist Produktbestand- wendet. Sie haben folgende Bedeutung: teil und muss in unmittelbarer Nähe des Geräts griff- bereit aufbewahrt werden. Sie muss während der ge- Informationen für Nutzer/-innen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis INFORMATIONEN FÜR NUTZER/- INNEN UND QUALIFIZIERTES FACHPERSONAL Bitte zuerst lesen ............2 Signalzeichen ............2 Bestimmungsgemäßer Einsatz ......... 4 Sicherheit ..............4 Qualifikation des Personals ........4 Persönliche Schutzausrüstung ......4 Kundendienst............. 5 Gewährleistung / Garantie......... 5 Entsorgung ..............5 Wartung des Geräts .......... -
Seite 4: Bestimmungsgemäßer Einsatz
Bestimmungsgemäßer Sicherheit Einsatz Das Gerät ist bei bestimmungsgemäßem Einsatz be- triebssicher. Konstruktion und Ausführung des Geräts Der Multifunktionsspeicher ist ausschließlich bestim- entspechen dem heutigen Stand der Technik, allen re- mungsgemäß einzusetzen. levanten DIN/VDE-Vorschriften und allen relevanten Sicherheitsbestimmungen. Da heisst als Schichtspeicher in Verbindung mit Wär- mepumpen. -
Seite 5: Kundendienst
Kundendienst Lieferumfang Für technische Auskünfte wenden Sie sich bitte an Ih- Multifunktions-Trinkwarmwasserspeicher: ren Fachhandwerker oder an den vor Ort zuständigen Partner des Herstellers. Übersicht „Kundendienst“ in der Betriebsanlei- tung Wärmepumpe. Gewährleistung / Garantie Gewährleistungs- und Garantiebestimmungen finden Sie in Ihren Kaufunterlagen. 2 Isolierschalen, Skymantel, Rosetten für Anschlüsse, Anschlussset Zirkulation HINWEIS... -
Seite 6: Transport, Aufstellung, Montage
Transport, Aufstellung, Gehen Sie so vor, falls ein Transport mit dem Hubwa- gen nicht möglich ist: Montage Verpackungs- und Isolationsmaterial entfernen. Spei- cher von der Holzpalette nehmen und zum Aufstel- Für alle auszuführenden Arbeiten gilt: lungsort bringen. Transport- und Verpackungsmaterial ordnungsgemäß HINWEIS und unter ökologischen Gesichtspunkten entsorgen. -
Seite 7: Aufstellung
Aufstellung Den Speicherdeckel abheben. HINWEIS Vergewissern Sie sich, dass im Speicherbo- den noch die Weichschaumisolierung liegt. Skymantel am Reissverschluss öffnen und entfer- WARNUNG! nen. Beim Ankippen des Speichers mit mehe- ren Personen arbeiten um Kippgefahr zu vermeiden. Den Speicher bei diesem Ar- beitsschritt maximal 20°... -
Seite 8: Montage Zirkulation
Montage Zirkulation Isolierhalbschalen mit Klebeband oben, unten und im mittleren Bereich des Speicher fixieren. Skymantel so um den Speicher legen, dass die HINWEIS ausgestanzten Löcher über die Stutzen passen. Die Verbindung zwischen oberen und unteren Dann den Reissverschluss schließen. Wärmetauscher muss immer montiert werden, auch wenn keine Zirkulationsleitung vorhanden ist! Die beiden Gewinde (1 und 2) aufdichten. -
Seite 9: Isolieren Des Zirkulationanschlusses
Isolieren des Zirkulationanschlusses Den 90° Bogen auf Muffe 2 schrauben und in Po- sition bringen (Bogen muss nach oben zeigen). HINWEIS Der Zirkulationsanschluss wird außerhalb der Schalen isolation über dem Skymantel montiert und anschließend isoliert. 110 mm langen Isolationsschlauch (mit Rohraus- sparung) über Muffe des Zirkulationsanschlusses stecken. -
Seite 10: Montage Fühler
Montage Fühler Die auf dem Typenschild und den Technischen Daten angegebenen Betriebsüberdrücke dürfen nicht über- Bei der Fühlermontage (Trinkwarmwasserfühler und schritten werden. Nötigenfalls Druckminderer montie- Rücklauftemperaturfühler) immer die im Lieferumfang ren. befindliche Fühlerfeder verwenden. ACHTUNG Die elektrische Leitfähigkeit des Trinkwarm- wassers muss >... -
Seite 11: Technische Daten
Technische Daten MFS 600S MFS 830S MFS 1000S Speicherbezeichnung Allgemeine Gerätedaten Warmhalteverlust nach ErP (bei 65°C) Speichervolumen nach ErP gesamt Reinigungsflansch Nennweite — — — Prüfungen … SVGW / SEV SVGW / SEV SVGW / SEV Maximale Heizleistung der Wärmepumpe bei Wärmequelle max. -
Seite 12: Mfs 600 S
MFS 600 S Maßbild Zirkulationsanschluss 1930 (im Lieferumfang) 1740 1587 1480 1250 Zirkulationsanschluss 1005 (im Lieferumfang) 1" IG Nettogewicht inkl. Isolation: 140 kg Kippmaß ohne Dämmung: 1900 Legende: DE819328 Trinkwarmwassertauscher: 7,5 m² Alle Maße in mm. Solarwärmetauscher: 1,5 m² Entlüftung 1/2"... -
Seite 13: Mfs 830 S
Maßbild MFS 830 S Zirkulationsanschluss 1985 (im Lieferumfang) 1770 Zirkulationsanschluss (im Lieferumfang) 1650 1530 1430 1270 1140 1080 1" IG Nettogewicht inkl. Isolation: 200 kg Kippmaß ohne Dämmung: 1990 Legende: DE819214c Trinkwarmwassertauscher: 8,7 m² Alle Maße in mm. Solarwärmetauscher: 2,2 m² Entlüftung 1/2"... -
Seite 14: Mfs 1000 S
MFS 1000 S Maßbild 2140 Zirkulationsanschluss (im Lieferumfang) 1920 1800 1680 Zirkulationsanschluss 1580 (im Lieferumfang) 1420 1290 1230 1145 1060 1" IG Nettogewicht inkl. Isolation: 230 kg KippMaß ohne Dämmung: 2090 Legende: DE819312b Trinkwarmwassertauscher: 10,9 m² Alle Maße in mm. Solarwärmetauscher: 3,1 m²... -
Seite 15: Aufstellungsplan Für Alle Speicher
Aufstellungsplan für alle Speicher >1000 Legende: DE819397 Alle Maße in mm. Technische Änderungen vorbehalten. Legende: DE819397 Draufsicht Alle Maße in mm. MF Mindestfläche um Betriebsfähigkeit und Service sicher zu stellen Speicher Speicher Draufsicht Mindestfläche um Betriebsfähigkeit und Service sicher zu stellen Technische Änderungen vorbehalten | 83017400cDE –... -
Seite 16: Variante 1
Variante 1 Hydraulische Einbindung MFS max. 20 m² max. 15 KW ZWE 2 ZWE 1 J 62 833308 / Code 218 Technische Änderungen vorbehalten | 83017400cDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 17: Variante 2
Hydraulische Einbindung MFS Variante 2 max. 20 m² max. 15 KW ZWE 2 ZWE 1 J 62 833308U / Code 217 Technische Änderungen vorbehalten | 83017400cDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 18: Legende Hydraulische Einbindungen
Technische Änderungen vorbehalten | 83017400cDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 19: Eg-Konformitätserklärung
EG-Konformitätserklärung Der Unterzeichnete bestätigt, dass das (die) nachfolgend bezeichnete(n) Gerät(e) in der von uns in Verkehr gebrachten Ausführung die Anforderungen der harmonisierten EG-Richtlinien, EG-Sicherheitsstandards und produktspezifischen EG- Standards erfüllt (erfüllen). Bei einer nicht mit uns abgestimmten Änderung des(der) Geräte(s) verliert diese Erklärung ihre Gültigkeit. Bezeichnung des (der) Gerät(e)s Puffer und Warmwasserspeicher Bestellnummer... - Seite 20 ait-deutschland GmbH Industriestraße 3 D-95359 Kasendorf www.ait-deutschland.eu...
