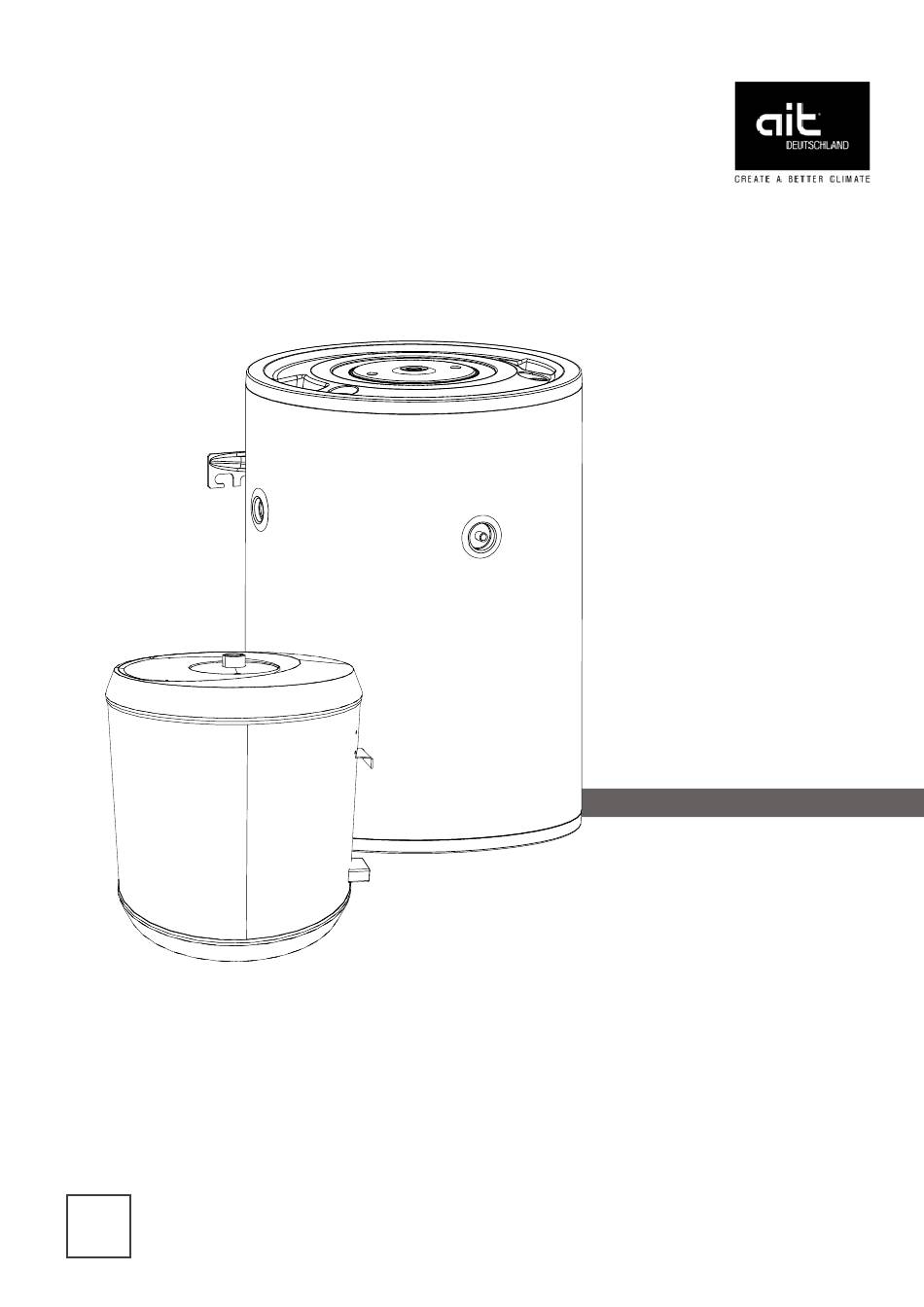

- Seite 1 Zubehör für Wärmepumpen Betriebsanleitung Pufferspeicher Split 83030000bDE...
-
Seite 2: Bitte Zuerst Lesen
Signalzeichen Bitte zuerst lesen Diese Betriebsanleitung gibt Ihnen wichtige Hinweise In der Betriebsanleitung werden Signalzeichen ver- wendet. Sie haben folgende Bedeutung: zum Umgang mit dem Gerät. Sie ist Produktbestand- teil und muss in unmittelbarer Nähe des Geräts griff- bereit aufbewahrt werden. Sie muss während der ge- Informationen für Nutzer/-innen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Daten ..........7 Bitte zuerst lesen ........... 2 WPSK 40Split – WTPSK 101Split ...... 7 Signalzeichen ..........2 Maßbilder ..............8 Bestimmungsgemäßer Einsatz ....4 WPSK 40Split ............. 8 WTPSK 101Split ..........9 Haftungsausschluss ........4 Aufstellungspläne ..........10 Sicherheit ............ -
Seite 4: Bestimmungsgemäßer Einsatz
Bestimmungsgemäßer keiten und daraus resultierenden Folgen nicht verste- hen, müssen durch Personen die den Umgang mit dem Einsatz Produkt verstehen und für die Sicherheit verantwortlich sind eingewiesen und bei Bedarf beaufsichtigt werden. Der Speicher ist ausschließlich bestimmungsgemäß Kinder dürfen nicht mit dem Produkt spielen. einzusetzen. -
Seite 5: Kontakt
Lieferumfang (auf der Holzpalette gesichert) mit einem Hubwagen zum endgültigen Aufstellungsort transportieren. ● Speicher VORSICHT ● WPSK 40Split: Speicher beim Transport unbedingt gegen 1 Fühler für Heizungs- und Wärmepumpenregler Verrutschen sichern. ● WTPSK 101Split: 2 Fühler für Heizungs- und Wärmepumpenregler... -
Seite 6: Aufstellung
11 Isolation des Speichers und 10.2 Aufstellung der Anschlüsse Beachten Sie bei der Aufstellung, dass genügend Ab- stand zu Wänden und anderen Objekten bleibt, um die Anschlussleitungen montieren zu können. HINWEIS Isolation nach vor Ort geltenden Normen und ACHTUNG Richtlinien ausführen. Die auf dem Typenschild angegebenen Be- triebsüberdrücke dürfen nicht überschritten Dichtigkeit aller hydraulischen Anschlüsse prüfen. -
Seite 7: Technische Daten
Technische Daten WPSK 40Split – WTPSK 101Split Speicherbezeichnung WPSK 40Split WTPSK 101Split Reihenpufferspeicher | Trennpufferspeicher | Trennpufferspeicher Solar • ja – nein • | – | – • | • | – Heizwarmwasserbehälter Energieeffizienzklasse nach ErP … Warmhalteverlust nach ErP (bei 65°C) -
Seite 8: Maßbilder
Maßbilder WPSK 40Split Legende: DE819513 Technischen Änderungen vorbehalten. Alle Maße in mm. Vorderansicht Draufsicht Legende: DE819513 Alle Maße in mm. Pos. Bezeichnung Dimension Vorderansicht – Draufsicht – Rücklauf von Heizung R 1" Rücklauf zur Wärmepumpe R 1" Nettogewicht 16 kg... -
Seite 9: Wtpsk 101Split
WTPSK 101Split Maßbilder G (1 : 2) Legende: DE819534 Technische Änderungen vorbehalten. Legende: DE819534 Alle Maße in mm. Alle Maße in mm. Vorderansicht Pos. Bezeichnung Pos. Bezeichnung Seitenansicht von links Vorderansicht Draufsicht Draufsicht Detailansicht Seitenansicht von links Detailansicht Pos. Bezeichnung Dimension Pos. -
Seite 10: Aufstellungsplan
Aufstellungsplan WPSK 40Split Legende: DE819515 Alle Maße in mm. Pos. Bezeichnung > 20 (Ø 450) > 20 Vorderansicht Freiraum für Servicezwecke 819515 Änderungen vorbehalten. nsicht m für Servicezwecke DIN IS Erstell Gepr. Norm. ait- PEP 013/2019 09.06.20 Zust. Änderungstext Datum... -
Seite 11: Wtpsk 101Split
WTPSK 101Split Aufstellungsplan Legende: DE819535 Alle Maße in mm. >150 585) >150 Pos. Bezeichnung Vorderansicht (>885) Freiraum für Servicezwecke egende: DE819535 Technische Änderungen vorbehalten. Alle Maße in mm. Vorderansicht Frei raum für Servicezwecke p675 27.01.22 Zust. Änderungstext Datum Technische Änderungen vorbehalten | 83030000bDE | ait-deutschland GmbH... - Seite 12 ait-deutschland GmbH Industriestraße 3 D-95359 Kasendorf www.ait-deutschland.eu...
