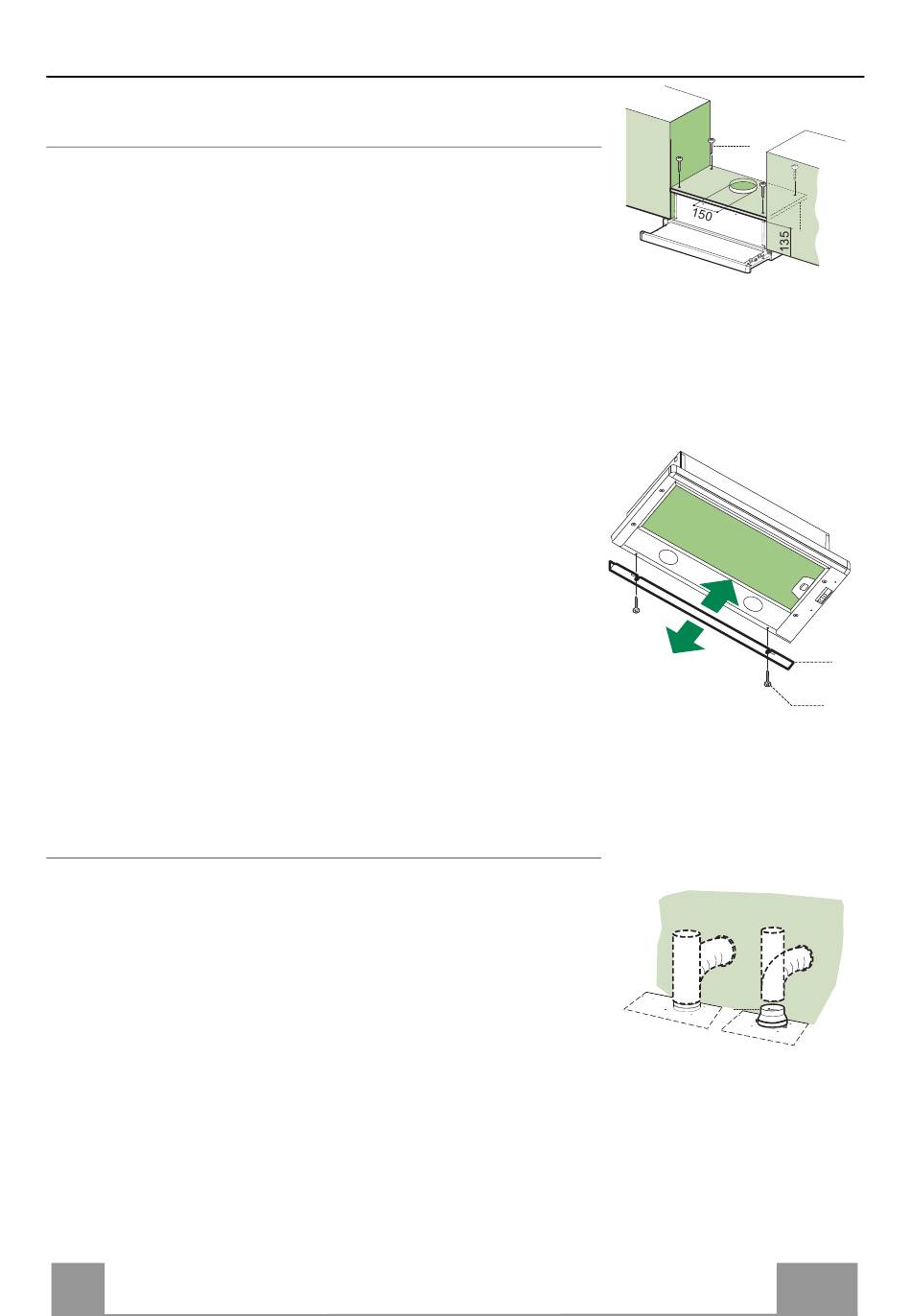

ΕΓΚΑΤΑΣΤΑΣΗ
Τρυπώντας την επιφάνεια Στήριξης και Στερεώνοντας τον
• Η επιφάνεια στήριξης του απορροφητήρα πρέπει να βρίσκεται
135 χιλιοστά πάνω από την κάτω επιφάνεια των μονάδων
τοίχου.
• Τρυπήστε την στήριξη με ένα τρυπάνι ø 4,5 χιλιοστών,
χρησιμοποιώντας τον οδηγό που παρέχεται.
• Κόψτε μία τρύπα μεγέθους ø 150 χιλιοστών στην επιφά-
νεια στήριξης, χρησιμοποιώντας τον οδηγό τρυπήματος
που παρέχεται.
• Στερεώστε χρησιμοποιώντας τις 4 βίδες 12a (4,2 x 44,4) που
παρέχονται.
• Ο χώρος μεταξύ της άκρης του απορροφητήρα και του πίσω
τοίχου μπορεί να καλυφθεί εφαρμόζοντας το στοιχείο 20 που
παρέχεται με τις βίδες 12b.
ΕΞΟΔΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΠΑΓΩΓΗΣ
Για την εγκατάσταση του μοντέλου απαγωγής, συνδέστε τον α-
πορροφητήρα στο σωλήνα εξόδου με έναν άκαμπτο ή εύκαμπτο
σωλήνα o150 ή 120 mm, η επιλογή του οποίου επαφίεται στον
εγκαταστάτη.
• Για σύνδεση με σωλήνα o120 mm, τοποθετήστε τη φλάντζα
συστολής 9 στην έξοδο του σώματος του απορροφητήρα.
• Στερεώστε το σωλήνα με κατάλληλα κολάρα. Τα αναγκαίο
υλικό δεν διατίθεται με τον εξοπλισμό.
• Αφαιρέστε τυχόν φίλτρο ενεργού άνθρακα.
GR
Απορροφητήρα
ΤΟΠΟΘΕΤΗΣΗ ΒΙΔΩΝ
ΣΤΟΙΧΕΙΟ ΚΛΕΙΣΙΜΑΤΟΣ
Συνδέσεις
12a
20
12b
ø 120
ø 150
9
4
44
