Bpt VDV/400 Installationsanleitung

VDV/400
BPT S.p.A.
Via Roma, 41
30020 Cinto Caomaggiore/VE/Italy
http: www.bpt.it/e-mail: info@bpt.it
4
1
3
2
4
3
3
4
5 4
3
6
4
3
60 mm 16 mm
2
1
06.2008/2402-8422
ISTRUZIONI PER
I
L'INSTALLAZIONE
DISTRIBUTORE VIDEO
AMPLIFICATO VDV/400
Il distributore video VDV/400 viene
utilizzato per smistar e il segnale
video su quattr o linee in cavo
coassiale (75 Ω).
La presenza di amplificatori di ten-
sione e corr ente garantisce un
segnale video in uscita senza atte-
nuazioni e permette quindi il colle-
gamento di più distributori in
cascata.
L'alimentazione del distributor e
video è prelevata dalla linea di ali-
mentazione del monitor.
L'apparecchio, per le sue ridotte
dimensioni, può esser e inserito in
una normale scatola di derivazione
(90x90x40 mm) oppur e installato
su guida DIN (EN 50022) (fig. 3).

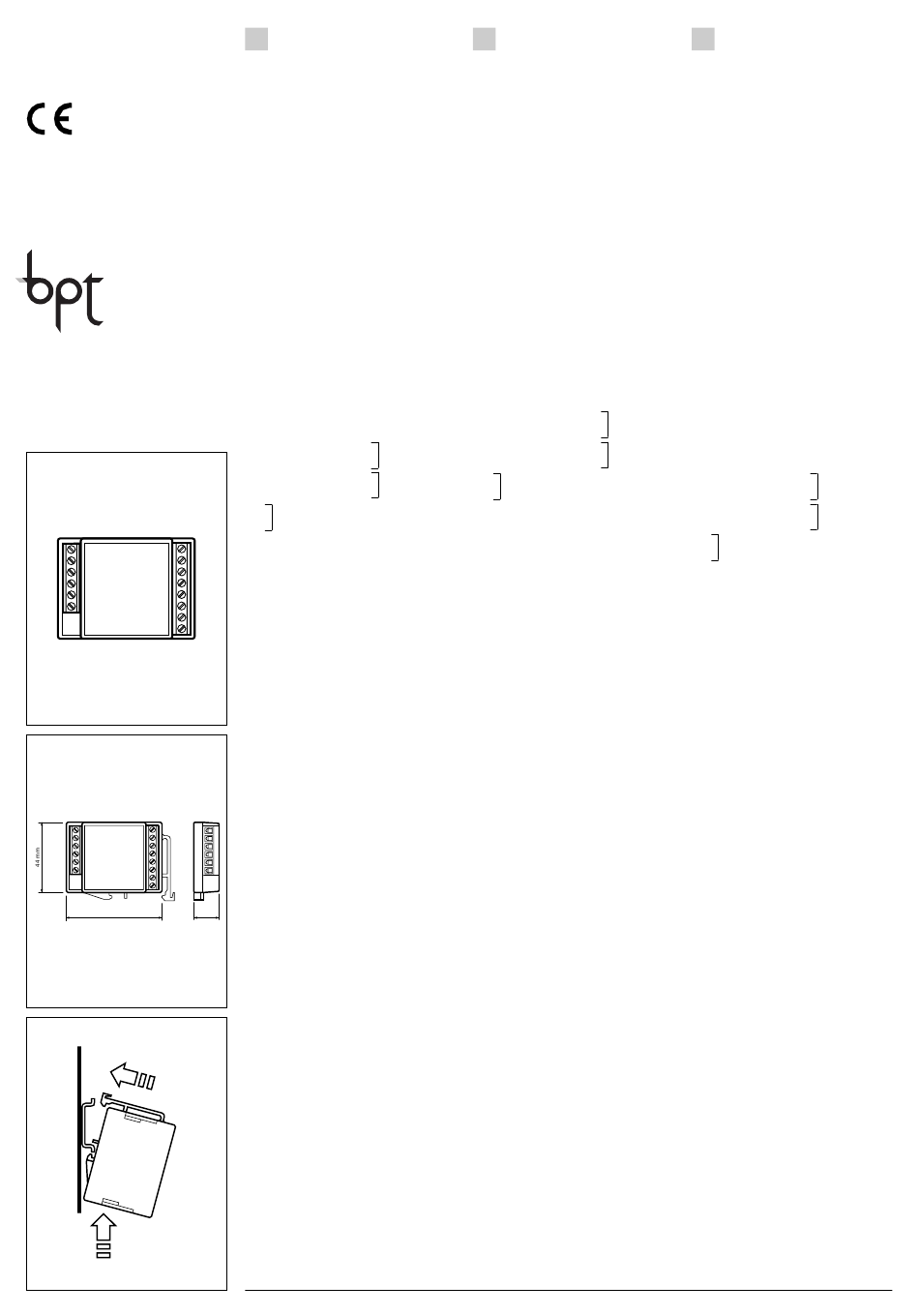

Funzione dei morsetti (fig. 1)
Morsettiera per linea principale
1 segnale video
uscita (
2 schermo s. video
3 segnale video
entrata
4 schermo s. video
5 – alimentazione monitor
6 + e VDV/400
( 1 ) Resistenza di chiusura da 75 Ω
se la linea non prosegue.
Morsettiera per linee d'uscita (n. 4)
3 segnale video
4 schermo segnale video
Caratteristiche tecniche
• Alimentazione: 14÷17,5V cc.
• Assorbimento: max. 68 mA.
• Ingr esso video: 1V pp su 75
1
(0,6÷1,5V pp).
• Impedenza d ingresso: ≥15 kΩ.
• Distributori collegabili in cascata:
20.
• Uscita video: 1V pp su 75 Ω.
• Impedenza d'uscita: 75Ω.
• Temperatura di funzionamento:
da 0 °C a +35 °C.
• Dimensioni: 60x44x16 mm (fig.2).
SMALTIMENTO
Assicurarsi che il materiale d'im-
ballaggio non venga disperso nel-
l'ambiente, ma smaltito seguendo
le norme vigenti nel paese di utiliz-
zo del prodotto.
Alla fine del ciclo di vita dell'appa-
recchio evitar e che lo stesso
2
venga disperso nell'ambiente.
Lo smaltimento dell'appar ecchia-
tura deve esser e ef fettuato rispet-
tando le nor me vigenti e privile-
giando il riciclaggio delle sue par ti
costituenti.
Sui componenti, per cui è pr evisto
lo smaltimento con riciclaggio,
sono ripor tati il simbolo e la sigla
del materiale.
3
GB INSTALLATION
INSTRUCTIONS
VDV/400 AMPLIFIED
VIDEO DISTRIBUTOR
The VDV/400 amplified video distri-
butor is used to distribute video
signals over 4 lines in coax cable
(75Ω).
The presence of voltage an current
amplifiers guarantees a video
signal exiting without attenuation
and so enables a series connec-
tion of a number of distributors.
The video distributor power is
taken from the monitor power sup-
ply line.
With such compact dimensions the
device can be installed in a normal
junction box (90x90x40 mm) or on
a DIN rail (EN 50022), figur e 3.
Function of each terminal, figure 1
Terminai block for main lines
1 video signal
2 video signal shield
3 video signal
)
1
4 video signal shield
5 – supply voltage to
6 + monitor and VDV/400
( 1 ) 75 Ω closing resistance if video
line stops here.
Terminal block for output line (no.4)
3 video signal
4 video signal shield
Technical features
• Supply voltage: 14÷17.5V DC.
• Current demand: max. 68 mA.
• Video input: 1V pp on 75
(0.6÷1.5V pp).
• Input impedance: ≥15 kΩ.
Ω
• Number of distributors which can
be connected in series: 20.
• Video output: 1V pp su 75 Ω.
• Output impedance: 75Ω.
• Working temperature range: from
0 °C to +35 °C.
• Dimensions: 60x44x16 mm, figu-
re 2.
DISPOSAL
Do not litter the envir onment with
packing material: make sur e it is
disposed of according to the regu-
lations in force in the country where
the product is used.
When the equipment r eaches the
end of its life cycle, take measur es
to ensure it is not discar ded in the
environment.
The equipment must be disposed
of in compliance with the r egula-
tions in force, recycling its compo-
nent parts wherever possible.
Components that qualify as r ecy-
clable waste featur e the r elevant
symbol and the material' s abbr e-
viation.
INSTALLATIONS-
D
ANLEITUNG
VERSTARKTER VIDEOSIGNAL-
VERTEILER VDV/400
Der V ideosignalverteiler wir d für
die Verteilung des Videosignals auf
vier Leitungen, ausgelegt als
Koaxialkalbel (75Ω), verwendet.
Das V orhandensein von Span-
nungs- und Str
gewährleistet ein V ideoausgangs-
signal ohne Abschwächungen und
erlaubt daher die Kaskadenschal-
tung mehrerer Verteiler.
Der Str om für die V ersorgung des
Videosignalverteilers wir d von der
Versorgungsleitung des Monitors
entnommen.
Das Gerät kann aufgrund seiner
geringen Abmessungen in eine
normale Abzweigdose eingesetzt
werden (90x90x40 mm) oder auf
DIN Schiene (EN 50022) (Abb. 3).
output ( )
1
Belegung der Klemmleisten
(Abb. 1)
input
Klemmleiste für die Hauptleitung
1 Videosignal
2 Videosignalabsch.
3 Videosignal
4 Videosignalabsch.
5 – Stromversorgung von
6 + Monitor und VDV/400
( 1 ) 75 Ω Abschlusswiderstand bei
Nichtfortführung der Linie.
Klemmleiste für die Ausgangslei-
tung (Nr. 4)
3 Videosignal
4 Videosignalabschirmung
Ω
Technische Daten
• Stromversorgung: 14÷17,5V DC.
• Stromaufnahme: max. 68 mA.
• Videoeingang: 1Vss bei 75
(0,6÷1,5Vss).
• Eingangsimpedanz: ≥15 kΩ.
• Kaskadenschaltbare V erteiler:
20.
• Videoausgang: 1Vss bei 75Ω.
• Ausgangsimpedanz: 75Ω.
• Betriebstemperatur: von 0 °C bis
+35 °C.
• Abmessungen: 60x44x16 mm
(Abb. 2).
ENTSORGUNG
Vergewissern Sie sich, dass das
Verpackungsmaterial gemäß den
Vorschriften des Bestimmungslan-
des or dungsgemäß und umwelt-
gerecht entsorgt wird.
Das nicht mehr benutzbar e Gerät
ist umweltgerecht zu entsorgen.
Die Entsorgung hat den geltenden
Vorschriften zu entspr echen und
vorzugsweise das Recycling der
Geräteteile vorzusehen.
Die wiederverwer tbaren Geräte-
teile sind mit einem Materialsym-
bol und –zeichen versehen.
omverstärkern
Ausgang ( )
1
Eingang
Ω
1
