Para sacar Q1 hay que seguir los siguientes pasos:
Extraiga el cable del electrodo de control (electrodo de ionización)
●
Lea el contador del gas antes de la prueba
●
Haga que el quemador arranque 10 veces, arranques que corresponderán a 10 bloqueos de seguridad
●
Vuelva a leer el contador del gas; restando la lectura inicial obtenemos el valor de Q1.
●
ej. lectura inicial
lectura final
total Q1
Realizando estas operaciones podemos sacar Ts1 cronometrando n° 1 arranque (bloqueos de seguridad)
●
por el n° de los arranques.
ej. Tiempo de seguridad efectivo
Una vez terminado este control, si resultara un valor superior a 100 regule la velocidad de la apertura de
●
la válvula principal.
REGULACIÓN DEL CAUDAL DE LA VÁLVULA SKP10.12 (válv. principal)
La válvula es motorizada y tiene dos posiciones de apertura, accionadas por la caja de control.
El cierre tiene dos etapas sólo si está conectado el TMF.
La regulación se hace con los tornillos correspondientes, dentro de la regleta de bornes, según las indicaciones
representadas.
REGULACIÓN DEL PRESOSTATO DEL AIRE
El presostato del aire tiene la función de poner en condición de seguridad o bloqueo el quemador, si faltara
la presión del aire comburente; dicho presostato deberá ser regulado más bajo del valor de la presión del
aire que tiene el quemador cuando funciona con el caudal nominal en la primera llama, comprobando que
el valor de CO non supere el valor de 10.000 p.p.m.
00006,682 litros
00006,97 litros
00000,265 litros
=
Ts1 = 1"95 x 10 = 19"5
V 1 N V 2
(MP)
I V
%
1 0 0
V 2
V 1
0
1"95
1 2 3 4 5 6

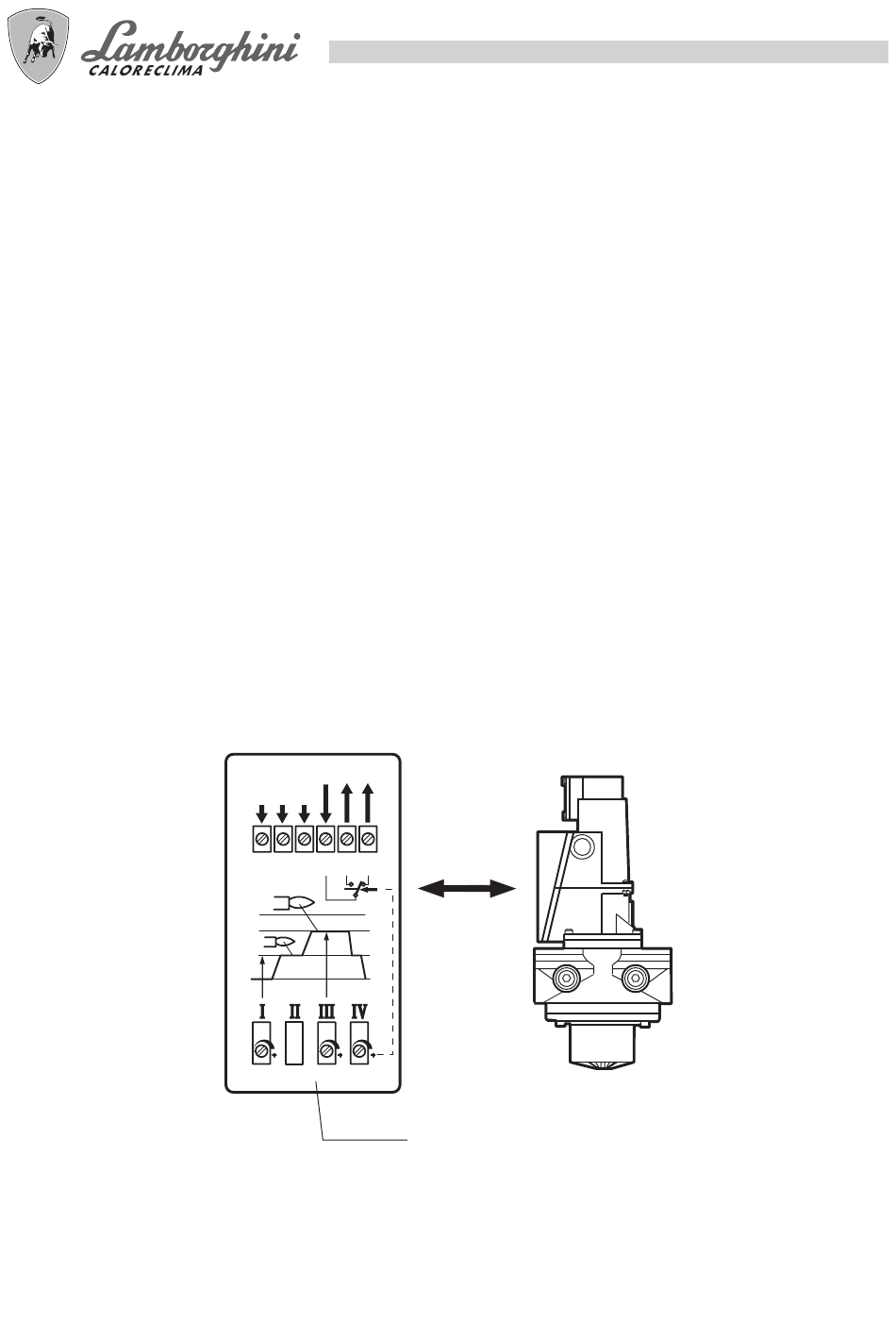

Regleta de bornes de la válvula
