Raccordements

MISE EN GARDE : avant de procéder au raccordement du récepteur audio/
vidéo, vérifiez que le cordon d'alimentation CA de l'AVR est débranché de la
sortie CA. Vous risquez d'endommager les enceintes si vous procédez aux
raccordements lorsque le récepteur est branché.

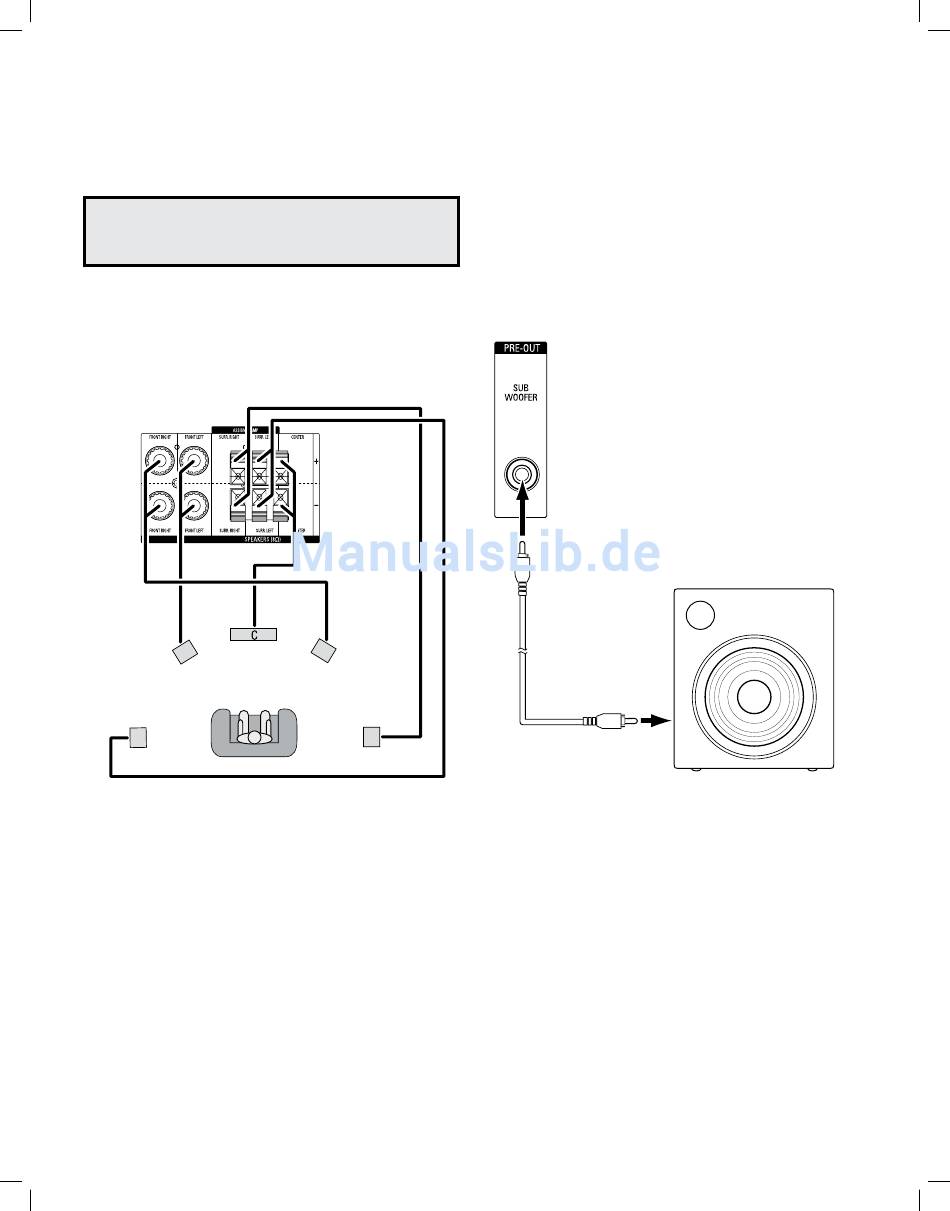

Raccordement de vos enceintes

Après avoir placé vos enceintes dans la pièce selon les instructions de la rubrique
Positionnement de vos enceintes, à la page 57, raccordez chaque enceinte à la borne
de couleur correspondante de l'AVR, selon les consignes de la rubrique Connexions des
enceintes, à la page 58. Connectez les enceintes de la manière indiquée sur l'illustration.
AG
Amb. G
60

Raccordement de votre caisson de graves

Utilisez un câble audio RCA simple pour raccorder le connecteur du caisson de graves
de l'AVR sur le caisson de graves selon les instructions de la rubrique Connexions du
caisson de graves, à la page 58. Reportez-vous au guide d'utilisation de votre caisson de
graves pour obtenir des informations spécifiques quant à ses modalités de branchement.
Connexion
caisson de
graves de l'AVR
AD
Amb. D
Caisson de graves
Câble
audio RCA simple
(non fourni)
Raccordements
sous tension
