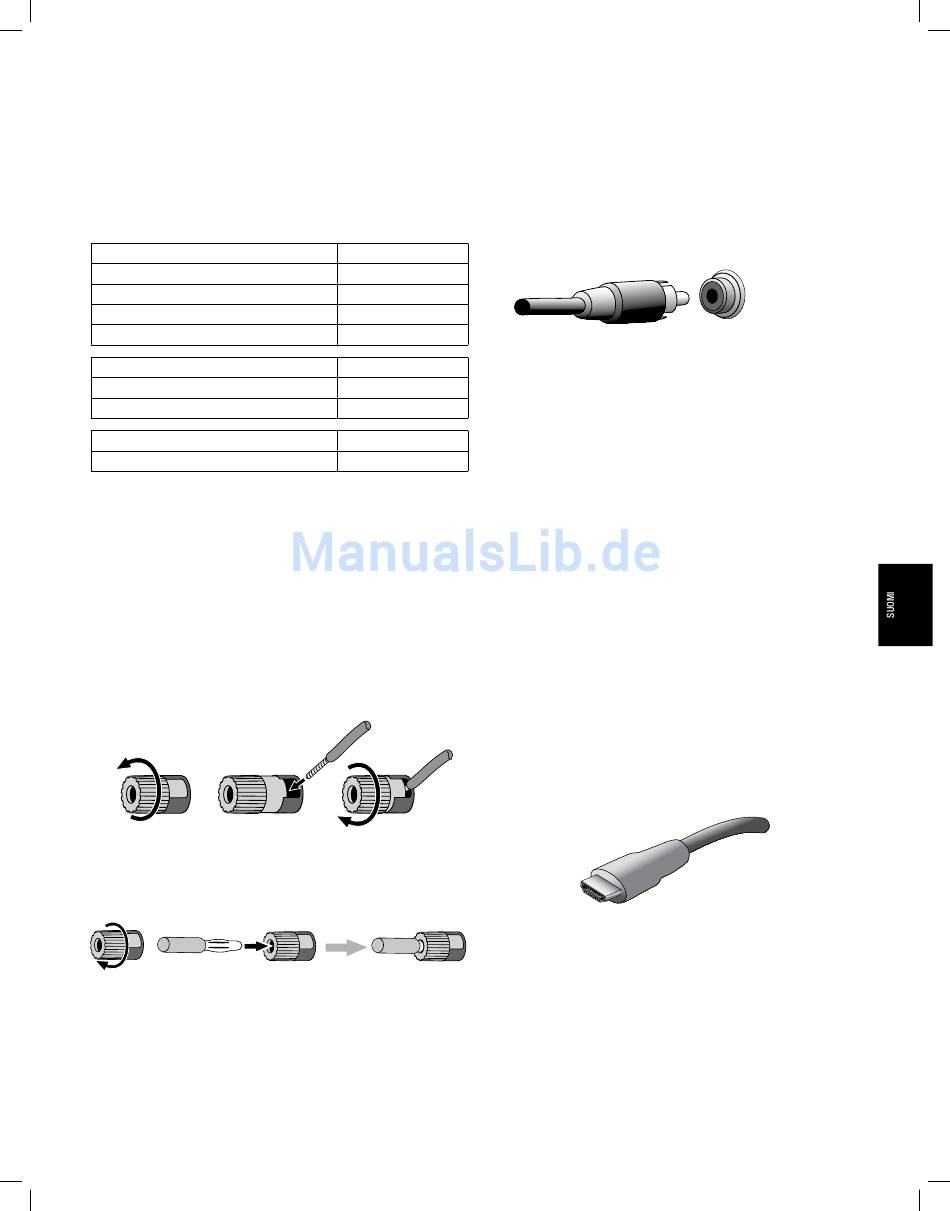

Kotiteatterijärjestelmän liitäntätyypit
AVR voidaan liittää erilaisilla ääni- ja videoliitännöillä kaiuttimiin, televisioon tai
videonäyttöön ja lähdelaitteisiin. Consumer Electronics Association on luonut liitännöille
CEA -värikoodausstandardin.
®
Analoginen ääniliitäntä
Vasen/oikea etukaiutin
Keskikaiutin
Vasen/oikea surround-kaiutin
Alibassokaiutin
Digitaalinen ääniliitäntä
Koaksiaali
Optinen tulo
Analoginen videoliitäntä
Komposiittivideo
Kaiutinliitännät
Vahvistettu signaali kuljetetaan kaiutinkaapeleilla AVR:n kaiutinliitännöistä kuhunkin
kaiuttimeen. Niissä on kaksi johdinta, jotka eroavat toisistaan esimerkiksi väritykseltään
tai raidoitukseltaan.
Erottava merkintä auttaa kytkemään napaisuuden oikein. Virheellinen kytkentä heikentää
järjestelmän suorituskykyä. Kaiuttimet liitetään AVR:n kaiutinulostuloliitäntöihin kahdella
johtimella: positiivisella (+) ja negatiivisella (–). Kaiuttimen positiivinen liitäntä on
tavallisesti merkitty punaisella, ja se täytyy aina kytkeä vastaanottimen positiiviseen
liitäntään, jonka värikoodaus on esitetty yllä olevassa taulukossa. Kaiuttimen ja AVR:n
negatiiviset liitännät ovat mustat.
AVR-laitteesi käyttää vasempaan/oikeaan kaiuttimeen kiinnityspylvään kaiutinliitäntöjä,
joihin voidaan liittää paljaat kaapelit tai banaanipistokkeet ainoastaan paljaita
kaapeleita hyväksyvien jousikiinnitteisten keskus- ja Surround-kaiuttimien lisäksi.
Jousikiinnitteisissä liitännöissä tulee liittimet avata painamalla vipuja, asettaa
eristämättömät johdot aukkoihin ja kiinnittää johdot paikoilleen vapauttamalla vivut.
Eristämätön johto liitetään alla esitetyllä tavalla:
1. Kierrä tulppa auki 2. Aseta paljas johto sisään
Banaanipistoke kytketään liittimen tulpan aukkoon alla esitetyllä tavalla:
A. Kiristä tulppa kiinni B. Kytke banaanipistoke tulpan aukkoon
Kiinnitä aina AVR:n värillinen (+) -liitäntä kaiuttimen (+) -liitäntään (tavallisesti punainen),
ja AVR:n musta (–) -liitäntä kaiuttimen (–) -liitäntään (tavallisesti musta).
TÄRKEÄÄ: Paljaat (+)- ja (–)-johdot eivät saa koskettaa toisiaan tai väärää liitäntää.
Siitä voi aiheutua oikosulku, joka voi vahingoittaa vastaanotinta tai vahvistinta.
Alibassokaiuttimen liitännät
Alibassokaiuttimen tarkoitus on toistaa vain matalat bassoäänet, joiden tuottamiseen
vaaditaan suurempi teho. Parhaiden tulosten saamiseksi useimmat kaiutinvalmistajat
tarjoavat aktiivisia alibassokaiuttimia, jotka sisältävät oman vahvistimen. Tee linjatason
(vahvistamaton) kytkentä AVR:n alibassokaiuttimen liitännän ja alibassokaiuttimen
vastaavan sisääntuloliitännän välille yksittäisellä RCA-äänikaapelilla.
Väri
Valkoinen/punainen
Vihreä
Sininen/harmaa
Purppura
Vaikka AVR:n purppuranvärinen alibassokaiuttimen ulostuloliitäntä muistuttaa tavallista
analogista ääniliitäntää, sen suodatus päästää läpi vain matalat taajuudet. Liitä tähän
Väri
ulostuloliitäntään vain alibassokaiutin.
Oranssi
Lähdelaiteliitännät
Musta
Lähdelaitteet tuottavat ääni- ja videosignaaleja. Niitä ovat esimerkiksi Blu-ray Disc- tai
DVD-soitin, CD-soitin, digiboksi tai muu videotallennin, ääninauhuri, pelikonsoli, kaapeli-
Väri
tai satelliittivastaanotin, iPod tai iPhone (liitetty AVR:n USB-porttiin) tai MP3-soitin. AVR:n
Keltainen FM-/AM-viritin lasketaan myös lähdelaitteeksi, vaikka sen käyttöön ei tarvita muita
ulkopuolisia liitäntöjä kuin FM- ja AM-antennit. Lähdelaitteen ääni- ja kuvasignaalille
tarvitaan erilliset liitännät, paitsi jos kyse on digitaalisesta HDMI-liitännästä. Käytettävät
liitännät riippuvat lähdelaitteen ja television tai videonäytön ominaisuuksista.
Digitaaliset ääniliitännät – HDMI
Ääniliitäntöjä on kahta tyyppiä: digitaalinen ja analoginen. Digitaalinen äänisignaali tarvitaan
digitaalisten surround-äänien (esimerkiksi Dolby Digital tai DTS) ja pakkaamattoman
digitaalisen PCM-äänen toistamiseen. AVR-laitteesi digitaalisilla ääniliitännöillä on kolme
tyyppiä: HDMI, koaksiaalinen ja optinen. Käytä yhden lähdelaitteen kanssa vain yhtä
digitaalista ääniliitäntää. Voit kuitenkin käyttää lähdelaitteen kanssa samanaikaisesti
sekä analogista että digitaalista ääniliitäntää.
AVR-laitteesi takapaneelissa on HDMI-tulot ja lähdöt. HDMI-tekniikan avulla digitaalista
ääni- ja kuvasisältöä voidaan siirtää yhden kaapelin kautta ensiluokkaisella kuvan- ja
äänenlaadulla. Jos televisiossasi tai videonäytössäsi on HDMI-sisääntuloliitäntä, kytke
HDMI-liitäntää käyttävät lähdelaitteet HDMI-liitännällä AVR:ään. Yleensä ei tarvita erillistä
digitaalista audioliitäntää.
AVR:n HDMI-ulostuloliitäntä sisältää äänen vastakanavan, jonka kautta digitaalinen
äänisignaali voidaan kuljettaa televisiolta tai videonäytöltä takaisin AVR:ään. Sen avulla
voit kuunnella suoraan televisioon kytkettyjen HDMI-laitteiden ääntä ilman, että niitä
täytyisi liittää erikseen AVR:ään. Äänen vastakanava on aktiivisena, kun valittu lähde on
TV. Lisätietoja osiossa Järjestelmän asennus sivulla 311.
HDMI-liitäntä on muotoiltu niin, että se on helppo kytkeä (ks. kuva alla), ja HDMI-kaapelin
enimmäispituus on noin 3 metriä. Jos videonäytössäsi on DVI-sisääntuloliitäntä HDCP-
tuella, käytä HDMI–DVI-sovitinta (ei sisälly toimitukseen) ja tee ääniliitäntä erikseen.
