AVR

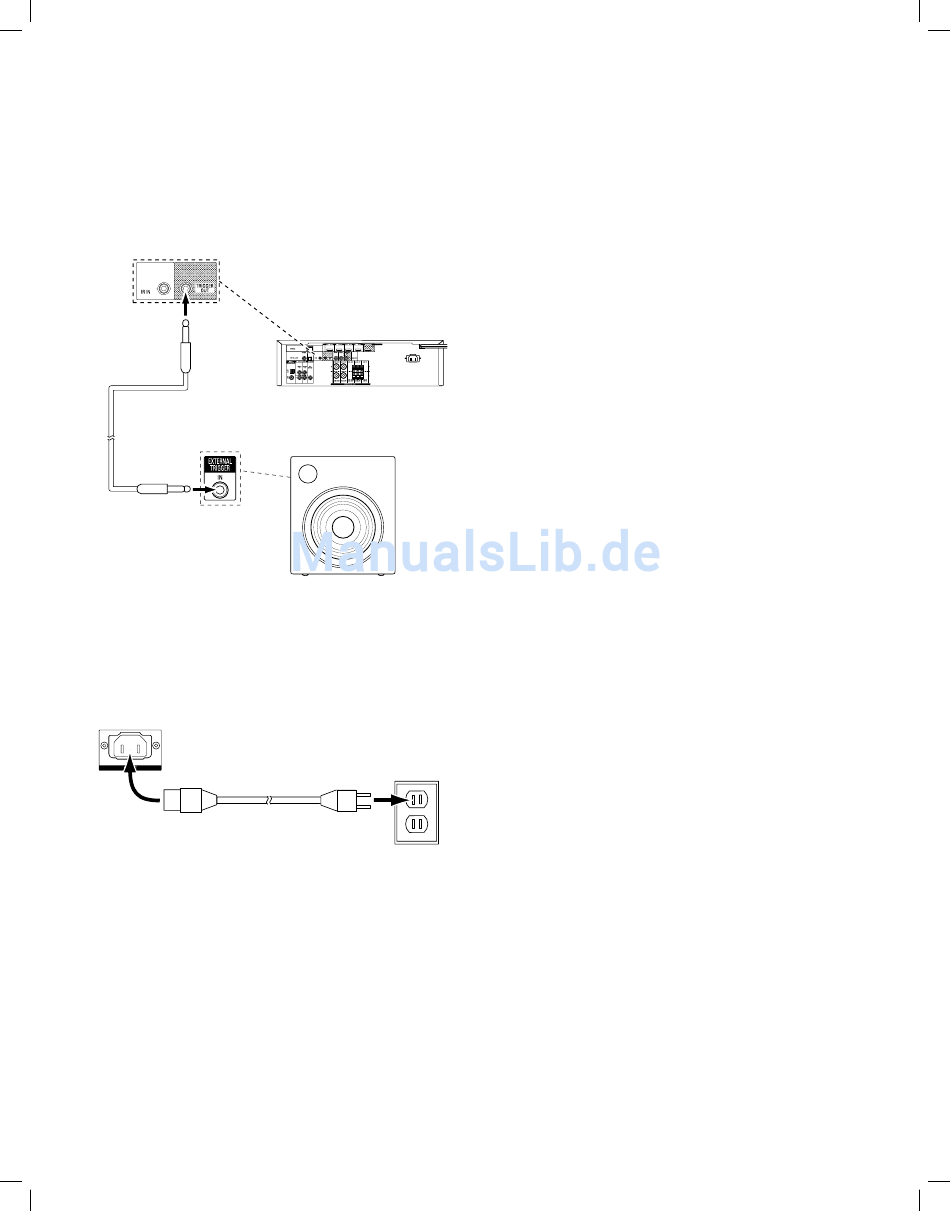

Connessione dell'uscita trigger

Se l'impianto è dotato di un'apparecchiatura che può essere controllata da un segnale
di trigger a CC, collegarlo al connettore dell'uscita trigger dell'AVR con un cavo mono di
interconnessione con spina mini da 3,5 mm (1/8 di pollice). L'AVR fornisce un segnale
di trigger alimentato a 12 V CC (100 mA) a questa connessione ogni volta che viene
acceso.
Mono 1/8 pollice (3,5 mm)
Mini-Plug Interconnect
(non fornito)

Collegamento all'alimentazione CA

AVR 101IN:
Collegare il cavo di alimentazione CA fornito al connettore di ingresso CA dell'AVR, quindi
a una presa a muro CA non commutata perfettamente funzionante.
Connettore
di ingresso CA
AVR
Cavo di alimentazione (fornito)
206
AVR
Dispositivo con
connettore Trigger In
Presa di
alimentazione CA
Come effettuare le connessioni
