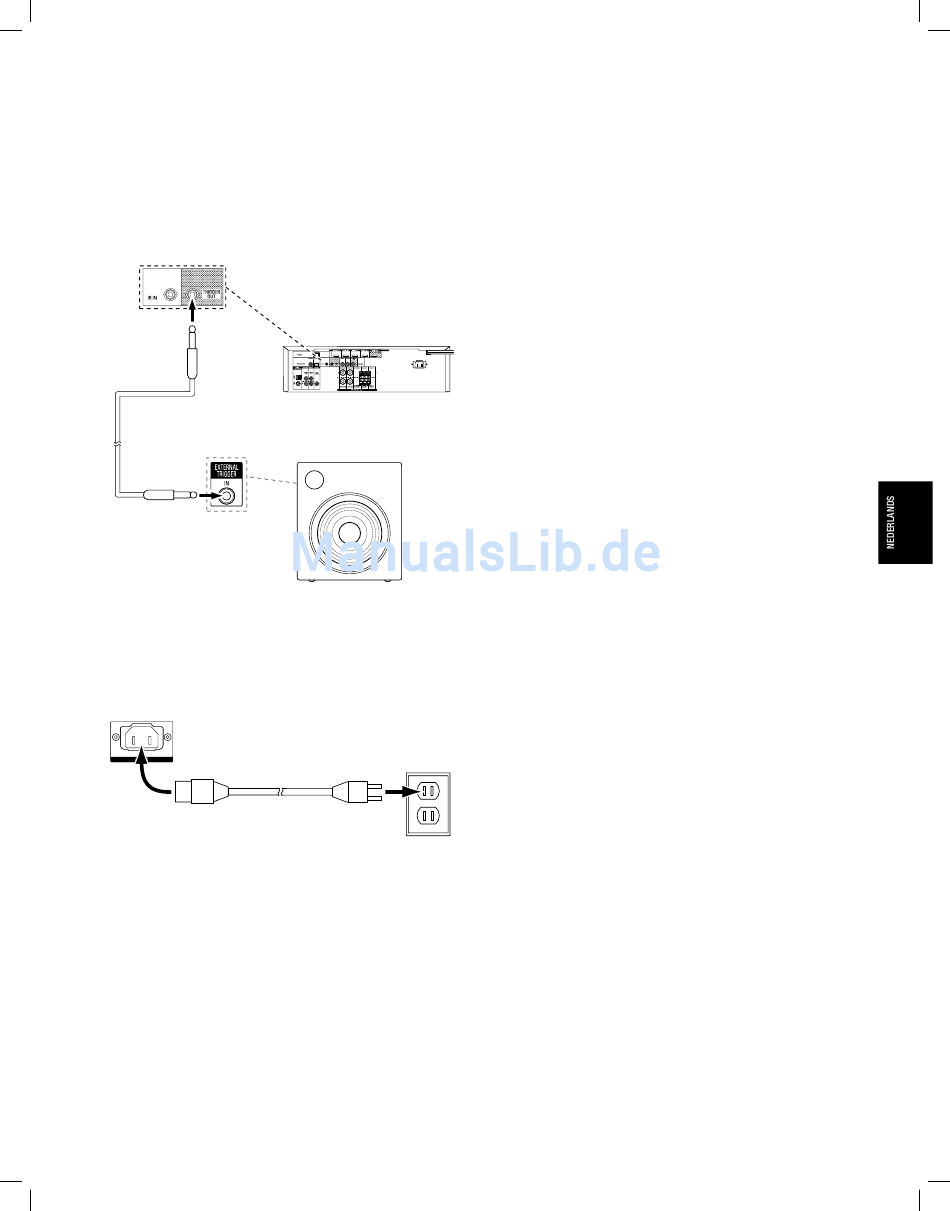

De activeringsuitgang aansluiten

Als uw systeem apparatuur bevat die kan worden bediend door een gelijkstroomac-
tiveringssignaal, verbindt u deze met de activeringsuitgang (Trigger Out) van de AVR
via een mono aansluitkabel met 3,5 mm (1/8 inch) ministekker. De AVR levert een 12
V gelijkstroomactiveringssignaal (100 mA) aan deze verbinding als het apparaat is
ingeschakeld.
Mono 1/8-inch (3,5mm)
Mini-Plug Interconnect
(niet meegeleverd)

Aansluiten op netspanning

AVR 101IN:
Sluit het meegeleverde netsnoer aan op de netspanningsingang (AC Input) van de AVR en
vervolgens op een werkend stopcontact.
AVR
netspannings-
ingang
Netsnoer (meegeleverd)
AVR
Apparaat met
activeringsingang
Netspannings-
uitgang
Aansluitingen maken
253
