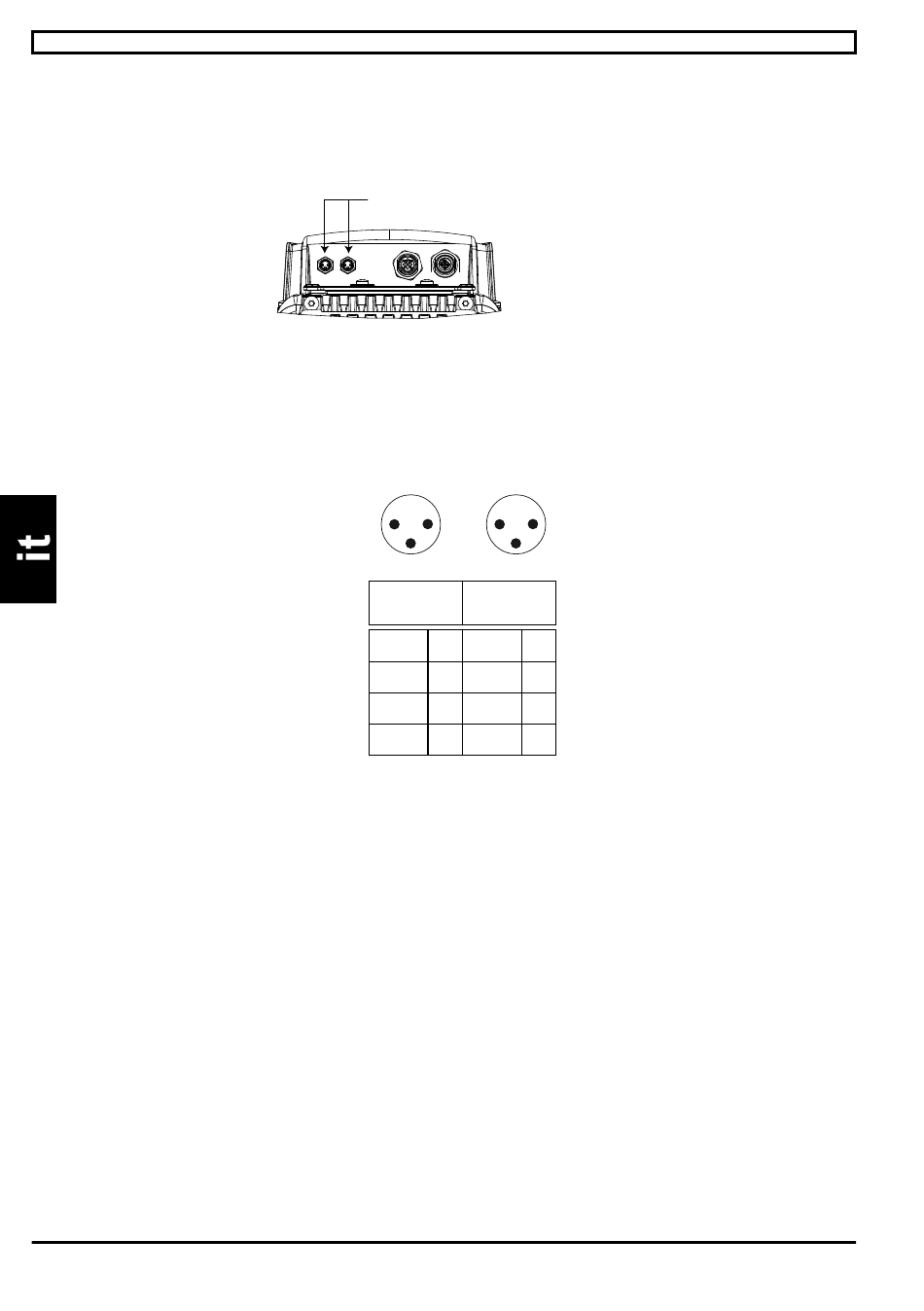

3.2 - Connettori rapidi di backup a 24V
3.2.1 - Posizione
3.2.2 - Dettagli dei collegamenti
18
ID-SIZE 1- FIELDBUS
Connettori M8 di backup 24V
Tutti i ID-SIZE 1 Fieldbus
1 3 1
2
2
Maschio Maschio
Segnale PIN Segnale PIN
0V 1 0V
24V 3 24V
NC 2 NC
3
1
3
2
