3.2 - Schnell-Steckverbinder für 24-V-Pufferung

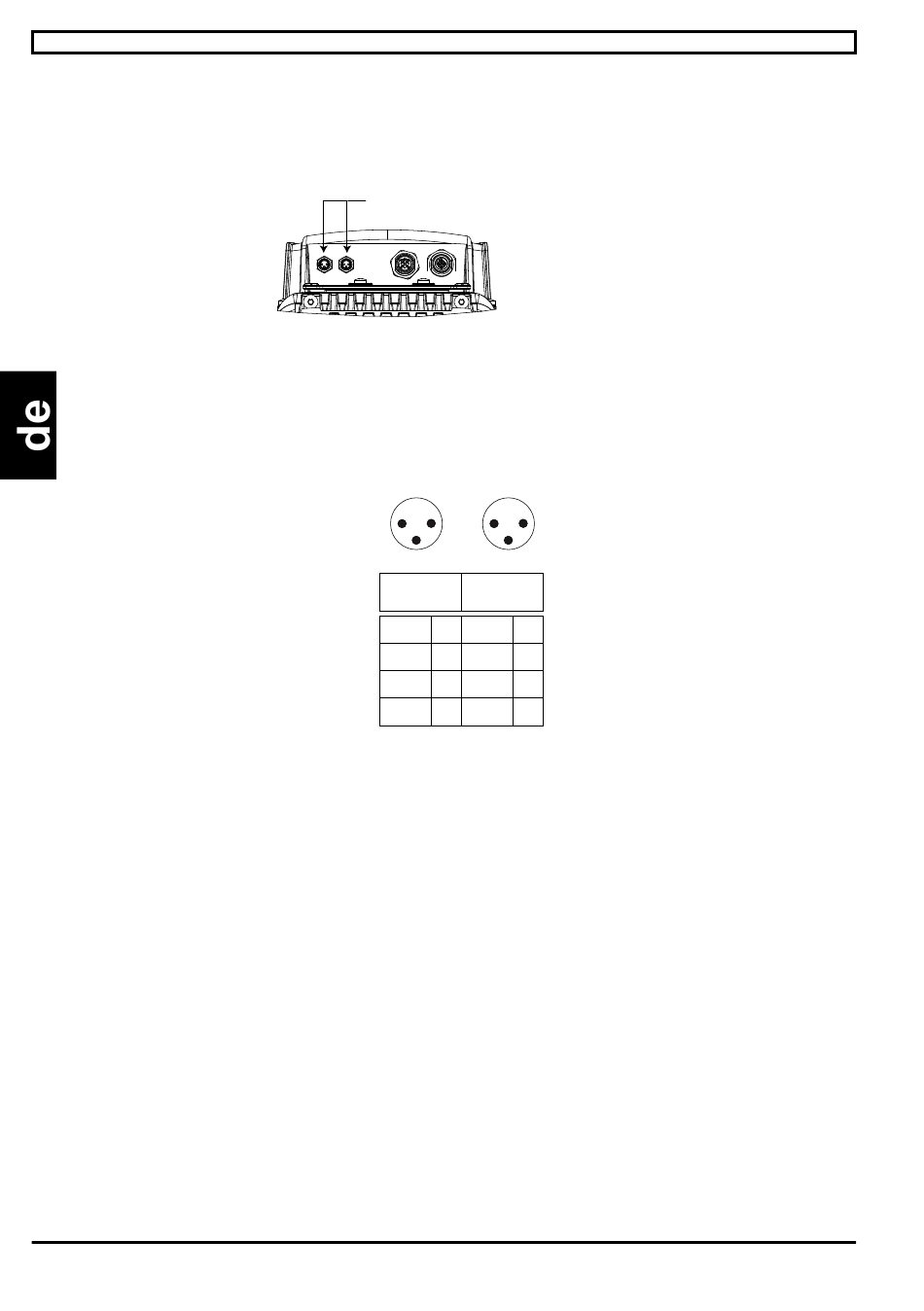

3.2.1 - Lage
3.2.2 - Anschlussbelegungen
14
ID-SIZE 1- FIELDBUS
Steckverbinder M8 für 24-V-Pufferung
Alle ID-SIZE1-Feldbusse
1 3
1 3
2
2
Stecker Stecker
Signal Pin Signal Pin
0V 1 0V 1
24V 3 24V 3
NC 2 NC 2
