VTS VOLCANO VR Mini Elektrisches Schema Seite 8

VOLCANO VR Mini
VOLCANO VR1
VOLCANO VR2
VOLCANO VR3
VOLCANO VR-D

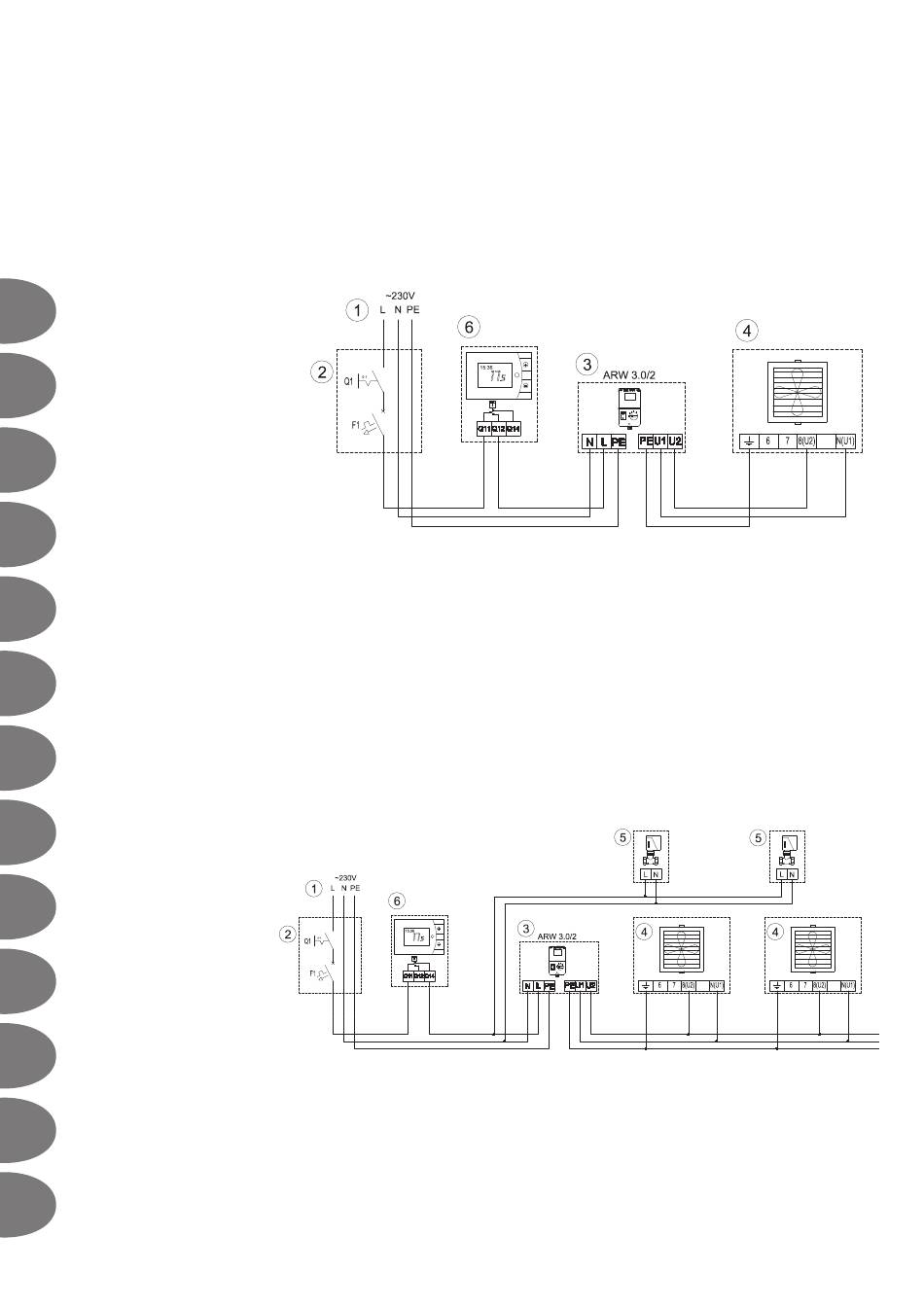

3.2. Podłączenie Volcano VR-D z silnikiem 3 biegowym z regulatorem ARW3.0 z termostatem programowalnym / Подключение агрегатов Volcano VR-D с
трехскоростными электродвигателями к регулятору сокрости - ARW3.0 и программируемому термостату / Підключення Volcano VR-D з трьошвидкісним
двигуном до регулятора частоти обертів вентилятора - ARW3.0 та програмованого термостату / Connection of Volcano VR-D with 3-speeds motor to the speed
controller - ARW3.0 and programmable thermostat / VR-D csatlakoztatása 3 állású motorral a fordulatszám szabályzóhoz - ARW3.0 és programozható termosztátho
/ Kolmekiiruselise mootoriga Volcano VR-D ühendamine kiiruseregulaatoriga ARW3.0 ja programmeeritava termostaadiga / Conectarea Volcano VR-D cu motor cu
3 trepte la regulatorul de viteza - ARW3.0 si termostat programabil / „Volcano" serijos šildytuvo VR-D su trijų greičių varikliu jungimas prie greičio reguliatoriaus
ARW3.0 ir programuojamo termostato / Ar 3 ātrumu motoru aprīkotas ierīces VOLCANO VR-D savienojums ar ātruma regulatoru ARW3.0 un programmējamu
termostatu / Připojení Volcano VR-D s třírychlostním motorem s regulátorem ARW3.0 s programovatelným termostatem / 3.2. Anschluß von Volcano VR-D mit einem
3-Gang-Motor mit dem ARW3.0-Regler mit einem programmierbaren Thermostat / Il collegamento di Volcano VR -D con motore a 3 velocità con regolatore ARW3.0
con termostato programmabile / Le branchement de Volcano VR-D avec un moteur à 3 vitesses avec un régulateur ARW3.0 au thermostat programmable
PL
PL
1-zasilanie 230V - 50Hz*
2-wyłącznik główny, bezpieczniki*
3- regulator prędkości obrotowej - ARW3.0,
RU
4-wentylator Volcano
6-termostat programowalny
RU
1-питание: 230 В - 50Гц*
2-главный выключатель, предохранители*
3х скоростной регулятор скорости ARW3.0
4-подключение к электродвигателю VOLCANO
UA
6-программируемый термостат
UA
1-живлення: 230В - 50 Гц*
2-головний вимикач, запобіжники*
3-регулятор частоти обертів вентилятора - ARW3.0
4-вентилятор Volcano
6-програмований термостат
EN
EN
1-supply: 230V - 50Hz*
2-main switch, fuses*
3-speed controller - ARW3.0
4-Volcano fan
6-programmable thermostat
LV
HU
1 - barošana: 230 V - 50 Hz*
2 - galvenie slēdži, drošinātāji*
3 - ātruma regulators ARW3.0
4 - VOLCANO ventilators
6 - programmējams termostats
3.3. Podłączenie Volcano VR Mini, VR 1, VR2, VR3 z silnikiem 3 biegowym z regulatorem ARW3.0 z termostatem programowalnym i siownikiem zaworu / Подключение
агрегатов Volcano VR Mini, VR1, VR2, VR3 с трехскоростными электродвигателями / Підключення Volcano VR Mini, VR1, VR2, VR3 з трьошвидкісним
EE
двигуном до регулятора частоти обертів вентилятора - ARW3.0 та програмованого термостату / Connection of Volcano VR Mini, VR1, VR2, VR3 with 3-speeds
motor to the speed controller - ARW3.0, programmable thermostat and valve actuator / 3.3- VR-Mini, VR1, VR2, VR3, vagy csatlakoztatása 3 állású motorral a
fordulatszám szabályzóhoz - ARW3.0, programozható termosztáthoz és szelep és szelepmozgatóhoz / Kolmekiiruselise mootoriga Volcano VR Mini, VR1, VR2, VR3
ühendamine kiiruseregulaatoriga ARW3.0, programmeeritava termostaadiga ja klapiajamiga / Conectarea Volcano VR Mini, VR1, VR2, VR3 cu motor cu 3 trepte la
regulatorul de viteza - ARW3.0, termostat programabil si vana cu 2 cai cu servomotor / „Volcano" serijos šildytuvo „VR Mini", VR1, VR2, VR3 su trijų greičių varikliu
RO jungimas prie greičio reguliatoriaus ARW3.0, programuojamo termostato ir vožtuvos pavaros / Ar 3 ātrumu motoru aprīkotas ierīces VOLCANO VR Mini, VR1,
VR2, VR3 savienojums ar ātruma regulatoru ARW3.0, programmējamu termostatu un vārsta piedziņu / Připojení Volcano VR Mini, VR 1, VR2, VR3 s třírychlostním
motorem s regulátorem ARW3.0 s programovatelným termostatem a pohonem ventilu / Anschluß von Volcano VR Mini, VR1, VR2, VR3 mit einem 3-Gang-Motor mit
dem Regler ARW3.0 mit einem programmierbaren Thermostat und einem Venteil-Stellmotor / 3.3. Il collegamento di Volcano VR Mini, VR1, VR2, VR2, VR3 con motore
a 3 velocità con regolatore ARW3.0 con termostato programmabile e attuatore della valvola / Le branchement de Volcano VR Mini, VR1, VR2, VR3 avec un moteur à 3
vitesses avec un régulateur ARW3.0 au thermostat programmable et a l'actionneur de soupape
LT
Maksymalna ilość nagrzewnic podłączona do jednego regulatora:
VR Mini - 4szt., VR1/VR2/VR3 - 1szt. / Максимальное
количество агрегатов VOLCANO подключенных к
одному регулятору скорости: VR Mini - 4шт., VR1/VR2/
VR3 - 1шт. / Максимальна кількість нагрівачів Volcano, які
можна підключати до одного регулятора частоти обертів
вентилятора: VR Mini - 4 шт, VR1 / VR2 / VR3 - 1шт. /
The maximum number of Volcano heaters connected to one
LV
speed controller: VR Mini - 4pcs., VR1/VR2/VR3 - 1pcs. / Egy
szabályzóhoz köthető készülékek száma: VR Mini - 4db, VR1/
VR2/VR3 - 1db / Ühe kiiruseregulaatoriga ühendatavate Volcano
kütteseadmete suurim võimalik arv: VR Mini – 4, VR1/VR2/
VR3 – 1. / Numarul maxim de aeroterme Volcano conectate la
un singur controller: VR Mini - 4 buc., VR1/VR2/VR3 - 1 buc. /
Maksimalus prie vieno valdiklio prijungiamų „Volcano" serijos
šildytuvų skaičius: „VR Mini" - 4 vnt., VR1 / VR2 / VR3 - 1 vnt. /
Vienam ātruma regulatoram pievienojamo VOLCANO sildītāju
CZ
maksimālais skaits: VR Mini - 4 gab., VR1/VR2/VR3 - 1 gab. /
Maximální počet ohřívačů připojených k jednomu regulátoru: VR
Mini - 4 ks., VR1/VR2/VR3 - 1 ks. / Maximale Anzahl der an einen
Regler anzuschließenden Erhitzer: VR Mini - 4 Stück, VR1/VR2/
VR3 - 1 Stück / Numero massimo di riscaldatori collegati a un
solo regolatore: VR Mini - 4 pz., VR1/VR2/VR3 - 1 pz / Le nombre
maximal de réchauffeurs connectés à un régulateurs: VR Mini - 4
pcs, VR1/VR2/VR3 - 1 pc
DE
PL
1-zasilanie 230V - 50Hz*
2-wyłącznik główny bezpieczniki*
3- regulator prędkości obrotowej - ARW3.0
4-wentylator Volcano
5-zawór z siłownikiem
6-termostat programowalny
ITA
EE
1 – toide: 230 V / 50 Hz*
2 – pealüliti, kaitsmed*
3 – kiiruseregulaator ARW3.0
4 – Volcano ventilaator
5 – ajamiga klapp
6 – programmeeritav termostaat
FR DE
1- Versorgung 230V - 50Hz*
2-Hauptschalter, Sicherungen* ,
3-Drehzahlregler - ARW3.0
4-Volcano-Ventilator
5-Ventil mit einem Stellmotor
6- programmierbarer Thermostat
HU EE
1- tápellátás: 230V - 50Hz* 1 – toide: 230 V / 50 Hz*
2- főkapcsoló, biztosíték* 2 – pealüliti, kaitsmed*
3- fordulatszám-szabályzó ARW3.0 3 – kiiruseregulaator ARW3.0
4- Volcano ventilátor 4 – Volcano ventilaator
6- programozható termosztát 6 – programmeeritav termostaat
CZ DE
1-napájení 230 V - 50 Hz* 1- Versorgung 230V - 50Hz*
2-hlavní vypínač, pojistky* 2-Hauptschalter, Sicherungen*
3- regulátor otáček - ARW3.0 3-Drehzahlregler - ARW3.0,
4-ventilátor Volcano 4-Volcano-Ventilator
6-programovatelný termostat 6- programmierbarer Thermostat
RU UA
1-питание: 230 В - 50Гц* 1-живлення: 230В - 50 Гц*
2-главный выключатель, предохранители* 2-головний вимикач, запобіжники*
3х скоростной регулятор скорости ARW3.0 3-регулятор частоти обертів вентилятора - ARW3.0
4-подключение к электродвигателю VOLCANO 4-вентилятор Volcano
5-клапан с сервоприводом 5-клапан з сервоприводом
6-программируемый термостат 6-програмований термостат
RO LT
1-alimentare: 230V - 50Hz* 1 - maitinimas: 230 V, 50 Hz*
2-comutator principal, sigurante* 2 - pagrindinis jungiklis, saugikliai*
3-regulator de viteza - ARW3.0 3 - greičio reguliatorius ARW3.0
4-ventilator 4 - „Volcano" serijos ventiliatorius
5-vana cu 2 cai cu servomotor 5 - vožtuvas su pavara
6-termostat programabil 6 - programuojamas termostatas
ITA FR
1- alimentazione 230V - 50Hz* 1-alimentation 230V - 50Hz*
2- interruttore generale, fusibili* 2-interrupteur général, fusibles*
3- regolatore di velocità di rotazione - ARW3.0 3- régulateur de vitesse - ARW3.0
4- ventola Volcano 4-ventilateur Volcano
5 - valvola con attuatore 5- soupape avec actionneur, 6-thermostat
6- termostato programmabile programmable
RO
1-alimentare: 230V - 50Hz*
2-comutator principal, sigurante*
3-regulator de viteza - ARW3.0
4-ventilator
6-termostat programabil
ITA
1- alimentazione 230V - 50Hz*
2- interruttore generale, fusibili*
3- regolatore di velocità di rotazione - ARW3.0
4- ventola Volcano
6- termostato programmabile
EN
1-supply: 230V - 50Hz*
2-main switch fuses*
3-speed controller - ARW3.0
4-Volcano fan
5-valve with actuator
6-programmable thermostat
LV
1 - barošana: 230 V - 50 Hz*
2 - galvenie slēdži, drošinātāji*
3 - ātruma regulators ARW3.0
4 - VOLCANO ventilators
5 - vārsts ar piedziņu
6 - programmējams termostats
*w skład urządzenia nie wchodzą: wyłącznik główny urządzenia, bezpieczniki oraz kabel zasilający / *в
комплект оборудования не входит главный выключатель, предохранители и питающий провод. / *
Пристрій не включає в себе: головний вимикач, запобіжники і кабель живлення / * the device does not
include: the main switch, fuses and feeder cable / *A készülék nem tartalmazza a főkapcsolót, a biztosítékot
és a tápkábelt / *Seadme komplekt ei sisalda järgmisi osi: pealüliti, kaitsmed ja toitekaabel / * echipamentul
nu include: comutator principal, sigurante si cablu de conectare / *įrenginyje nėra šių elementų: pagrindinio
jungiklio, saugiklių ir maitinimo kabelio / *ierīces komplektācijā neietilpst galvenais slēdzis, drošinātāji un
barošanas kabelis. / *zařízení nezahrnuje: hlavní vypínač zařízení, pojistky a napájecí kabel / *Das Gerät
8
beinhaltet nicht: Hauptschalter des Gerätes, Sicherungen und Stromkabel / * il dispositivo non include:
interruttore generale del dispositivo, fusibili e cavo di alimentazione / * l'appareil n'est pas équipé de:
interrupteur général, fusibles et câble d'alimentation
LT
1 - maitinimas: 230 V, 50 Hz*
2 - pagrindinis jungiklis, saugikliai*
3 - greičio reguliatorius ARW3.0
4 - „Volcano" serijos ventiliatorius
6 - programuojamas termostatas
FR
1-alimentation 230V - 50Hz*
2-interrupteur général, fusibles*
3- régulateur de vitesse - ARW3.0,
4-ventilateur Volcano
6-thermostat programmable
HU
1- tápellátás: 230V - 50Hz*
2- főkapcsoló, biztosíték*
3- fordulatszám-szabályzó ARW3.0
4- Volcano ventilátor
5- szelep és szelepmozgató
6- programozható termosztát
CZ
1-napájení 230 V - 50 Hz*
2-hlavní vypínač, pojistky*
3- regulátor otáček - ARW3.0
4-ventilátor Volcano
5-ventil s pohonem
6-programovatelný termostat
