VTS VOLCANO VR Mini Elektrisches Schema Seite 13

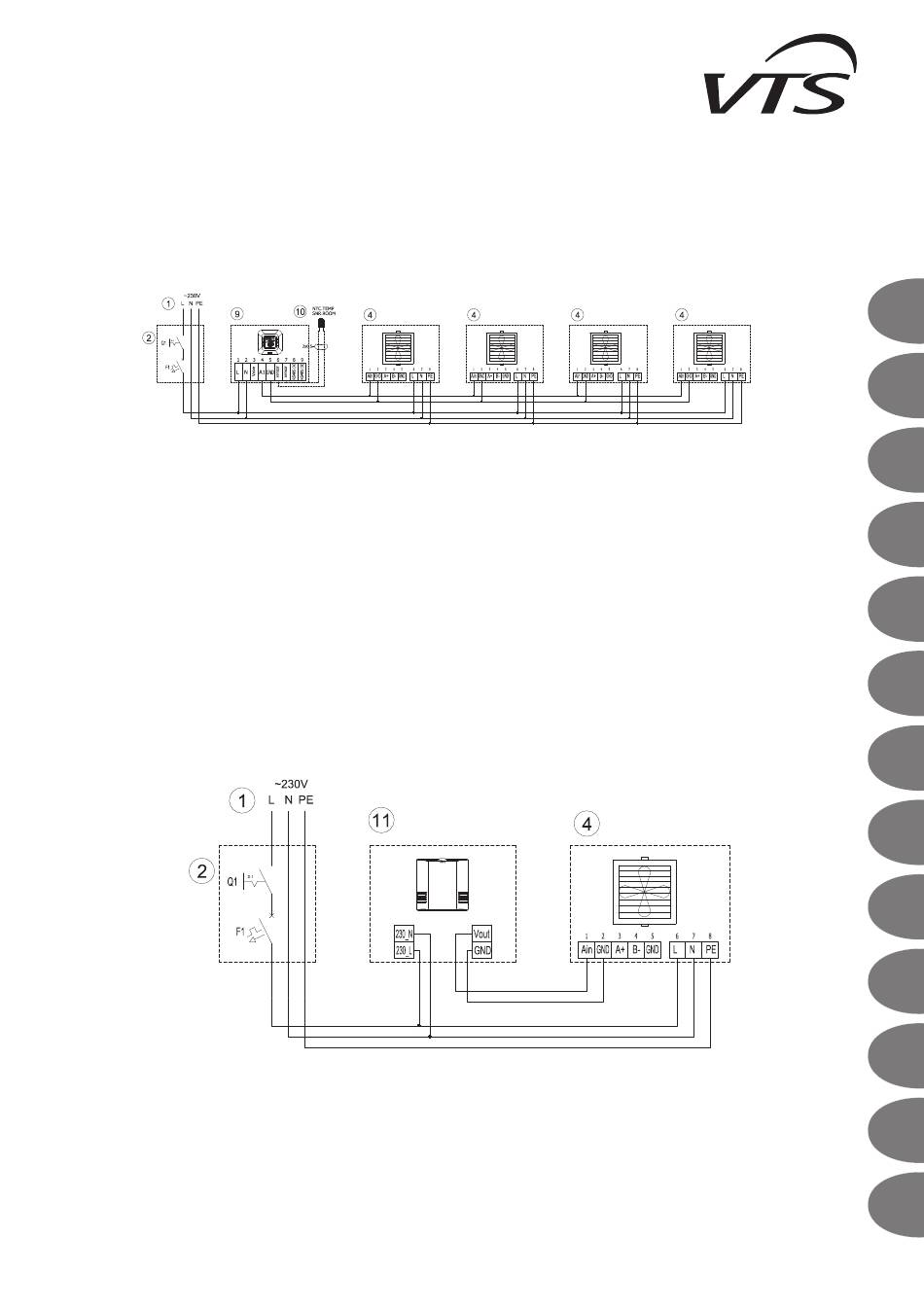

7.2. Podłączenie Volcano VR Mini, VR1, VR2, VR3, VR-D, z silnikiem EC ze sterownikiem HMI VR i czujnikiem pomiaru temeratury / Подключение агрегатов Volcano
VR Mini, VR1, VR2, VR3, VR-D, с EC-двигателями к контроллеру HMI VR и температурному датчику / Підключення Volcano VR Mini, VR1, VR2, VR3, VR-D, з
ЕС двигуном до настінного контролера HMI VR та датчика температури / Connection of Volcano VR Mini, VR1, VR2, VR3, VR-D, with EC motor to the HMI VR
controller and temperature sensor / Volcano VR Mini, VR1, VR2, VR3, VR-D, EC motoros csatlakozása a HMI VR vezérlőhöz és hőérzékelőhöz / EC-mootoriga Volcano
VR Mini, VR1, VR2, VR3, VR-D, ühendamine regulaatoriga HMI VR ja temperatuurianduriga / Conectarea aerotermei Volcano VR Mini, VR1, VR2, VR3, VR-D, cu motor
CE la controller-ul HMI VR cu servomotor si senzor de temperatura / „Volcano" serijos šildytuvo VR Mini, VR1, VR2, VR3, VR-D, su EC varikliu jungimas prie valdiklio
„HMI VR" ir temperatūros jutiklio / Ar motoru EC aprīkotas ierīces VOLCANO VR Mini, VR1, VR2, VR3, VR-D, savienojums ar regulatoru HMI VR un temperatūras
sensoru / Připojení Volcano VR Mini, VR1, VR2, VR3, VR-D, s motorem EC s ovladačem HMI VR a čidlem pro měření teploty / Anschluss von Volcano VR Mini, VR1,
VR2, VR3, VR-D, mit einem EC-Motor, dem Steuerer HMI VR und einem Temperaturfühler / Il collegamento di Volcano VR -D con motore EC con controllore HMI VR e
sensore di temperatura / Le branchement de Volcano VR Mini, VR1, VR2, VR3, VR-D, avec un moteur EC au contrôleur HMI VR et au capteur de température
PL RU
1-zasilanie 230V - 50Hz* 1-питание: 230 В - 50Гц*
2-wyłącznik główny, bezpieczniki*, 2-главный выключатель, предохранители*
4-wentylator Volcano 4-подключение к электродвигателю VOLCANO
9-sterownik HMI VR 9- контроллер HMI VR
10-zewnętrzny czujnik temperatury NTC 10-внешний датчик температуры NTC
EE RO
1 – toide: 230 V / 50 Hz* 1-alimentare: 230V - 50Hz*
2 – pealüliti, kaitsmed* 2-comutator principal, sigurante*
4 – Volcano ventilaator 4-ventilator
9 – regulaator HMI VR 9-controller HMI VR
10 – väline temperatuuriandur NTC 10-senzor de temperatura NTC
DE ITA
1- Versorgung 230V - 50Hz* 1- alimentazione 230V - 50Hz*
2-Hauptschalter, Sicherungen* 2- interruttore generale, fusibili*
4-Volcano-Ventilator 4- ventola Volcano
9-Steuerer HMI VR 9 - controllore HMI VR
10-externer Temperaturfühler NTC 10 - sensore esterno di temperatura NTC
8. Podłączenie Volcano VR Mini, VR1, VR2, VR3, VR-D z silnikiem EC z regulatorem obrotów 0-10V / Подключение агрегатов Volcano VR Mini, VR1, VR2, VR3, VR-D с
EC-двигателями к 0-10V / Підключення Volcano VR Mini, VR1, VR2, VR3, VR-D з ЕС двигуном до регулятора частоти обертів вентилятора 0-10В / Connection
of Volcano VR Mini, VR1, VR2, VR3, VR-D with EC motor to the 0-10V speed controller / Volcano VR Mini, VR1, VR2, VR3, VR-D EC motoros csatlakozása 0-10V
fordulatszám szabályzóhoz / EC-mootoriga Volcano VR Mini, VR1, VR2, VR3, VR-D ühendamine 0–10 V kiiruseregulaatoriga / Conectarea Volcano VR Mini, VR1,
VR2, VR3, VR-D cu motor CE la regulator de viteza 0-10V / „Volcano" serijos šildytuvo „VR Mini", VR1, VR2, VR3, VR-D su EC varikliu jungimas prie 0-10 V greičio
reguliatoriaus / Ar motoru EC aprīkotas ierīces VOLCANO VR Mini, VR1, VR2, VR3, VR-D savienojums ar ātruma regulatoru (0-10 V) / Připojení Volcano VR Mini, VR1,
VR2, VR3, VR-D s motorem EC s regulátorem otáček 0-10 V / Anschluss von Volcano VR Mini, VR1, VR2, VR3 mit einem EC-Motor und dem Drehzahlregler 0-10V / Il
collegamento di Volcano VR Mini, VR1, VR2, VR3, VR-D con motore EC con regolatore di giri 0-10V / Le branchement de Volcano VR Mini, VR1, VR2, VR3, VR-D avec
un moteur EC au régulateur de vitesse 0-10V
PL RU
1-zasilanie 230V - 50Hz* 1-питание: 230 В - 50Гц*
2-wyłącznik główny, bezpieczniki*, 2-главный выключатель, предохранители*
4-wentylator Volcano 4-подключение к электродвигателю VOLCANO
11-regulator obrotów 0-10V 11- регулятор скорости 0-10V
EE RO
1 – toide: 230 V / 50 Hz* 1-alimentare: 230V - 50Hz*
2 – pealüliti, kaitsmed* 2-comutator principal, sigurante*
4 – Volcano ventilaator 4-ventilator
11 – 0–10 V kiiruseregulaator 11- regulator de viteza 0-10V
DE ITA
1- Versorgung 230V - 50Hz* 1- alimentazione 230V - 50Hz*
2-Hauptschalter, Sicherungen* 2- interruttore generale, fusibili*
4-Volcano-Ventilator 4- ventola Volcano
11-Drehzahlregler 0-10V 11 - regolatore di giri 0-10V
UA EN
1-живлення: 230В - 50 Гц* 1-supply: 230V - 50Hz*
2-головний вимикач, запобіжники* 2-main switch, fuses*
4-вентилятор Volcano 4-Volcano fan
9- контролер HMI VR 9-HMI VR controller, 10-NTC external temperature
10-зовнішній датчик температури NTC sensor
LT LV
1 - maitinimas: 230 V, 50 Hz* 1 - barošana: 230 V - 50 Hz*
2 - pagrindinis jungiklis, saugikliai* 2 - galvenie slēdži, drošinātāji*
4 -„Volcano" serijos ventiliatorius 4 - VOLCANO ventilators
9 - valdiklis „HMI VR" 9 - regulators HMI VR
10 - išorinės temperatūros jutiklis NTC 10 - ārējais temperatūras sensors NTC
FR
1-alimentation 230V - 50Hz*
2-interrupteur général, fusibles*
4-ventilateur Volcano
9-contrôleur HMI VR
10-capteur de température NTC extérieur
UA EN
1-живлення: 230В - 50 Гц* 1-supply: 230V - 50Hz*
2-головний вимикач, запобіжники* 2-main switch, fuses*
4-вентилятор Volcano 4-Volcano fan
11 - регулятор частоти обертів вентилятора 11- 0-10V speed controller
0-10В
LT LV
1 - maitinimas: 230 V, 50 Hz* 1 - barošana: 230 V - 50 Hz*
2 - pagrindinis jungiklis, saugikliai* 2 - galvenie slēdži, drošinātāji*
4 -„Volcano" serijos ventiliatorius 4 - VOLCANO ventilators
11 - 0-10 V greičio reguliatorius 11 - ātruma regulators (0-10 V)
FR
1-alimentation 230V - 50Hz*
2-interrupteur général, fusibles*
4-ventilateur Volcano
11-régulateur de vitesse 0-10V
