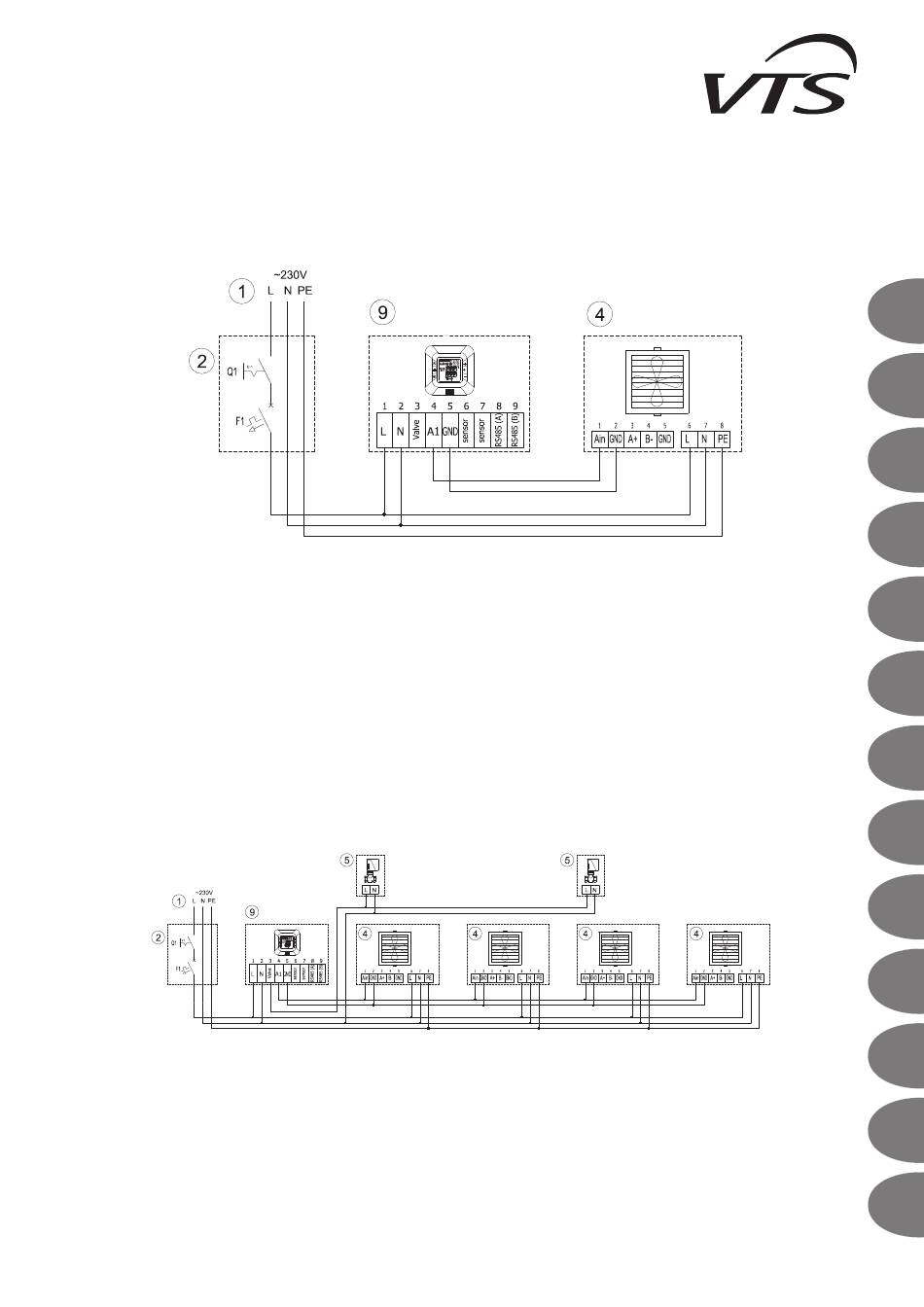

5. Podłączenie Volcano VR Mini, VR1, VR2, VR3, VR-D z silnikiem EC ze sterownikiem HMI VR / Подключение агрегатов Volcano VR Mini, VR1, VR2, VR3, VR-D с
EC-двигателями к контроллеру HMI VR / Підключення Volcano VR Mini, VR1, VR2, VR3, VR-D з ЕС двигуном до настінного контролера HMI VR / Connection
of Volcano VR Mini, VR1, VR2, VR3, VR-D with EC motor to the HMI VR controller / Volcano VR Mini, VR1, VR2, VR3, VR-D EC motoros csatlakoztatása HMI VR
vezérlőhöz./ EC-mootoriga Volcano VR Mini, VR1, VR2, VR3, VR-D ühendamine regulaatoriga HMI VR / Conectarea aerotermei Volcano VR Mini, VR1, VR2, VR3, VR-D
cu motor CE la controller-ul HMI VR / „Volcano" serijos šildytuvo „VR Mini", VR1, VR2, VR3, VR-D su EC varikliu jungimas prie valdiklio „HMI VR" / Ar motoru EC
aprīkotas ierīces VOLCANO VR Mini, VR1, VR2, VR3, VR-D savienojums ar regulatoru HMI VR / Připojení Volcano VR Mini, VR1, VR2, VR3, VR-D s motorem EC s
ovladačem HMI VR / Anschluss von Volcano VR Mini, VR1, VR2, VR3, VR-D mit einem EC-Motor und dem Steuerer HMI VR / Il collegamento di Volcano VR Mini, VR1,
VR2, VR3, VR-D con motore EC con controllore HMI VR / 5. Le branchement de Volcano VR Mini, VR1, VR2, VR3, VR-D avec un moteur EC au contrôleur HMI VR
PL RU
1-zasilanie 230V - 50Hz* 1-питание: 230 В - 50Гц*
2-wyłącznik główny, bezpieczniki* 2-главный выключатель, предохранители*
4-wentylator Volcano 4-подключение к электродвигателю VOLCANO
9-sterownik HMI VR 9- контроллер HMI VR
EE RO
1 – toide: 230 V / 50 Hz* 1-alimentare: 230V - 50Hz*
2 – pealüliti, kaitsmed* 2-comutator principal, sigurante*
4 – Volcano ventilaator 4-ventilator
9 – regulaator HMI VR 9-controller HMI VR
DE ITA
1- Versorgung 230V - 50Hz* 1- alimentazione 230V - 50Hz*
2-Hauptschalter, Sicherungen* 2- interruttore generale, fusibili*
4-Volcano-Lüfter 4- ventola Volcano
9-Steuerer HMI VR 9- controllore HMI VR
6.1. Podłączenie Volcano VR Mini, VR1, VR2, VR3 z silnikiem EC ze sterownikiem HMI VR i siłownikiem zaworu / Подключение агрегатов Volcano VR Mini, VR1,
VR2, VR3 с EC-двигателями к контроллеру HMI VR и сервоприводу клапана / Підключення Volcano VR Mini, VR1, VR2, VR3 з ЕС двигуном до настінного
контролера HMI VR та клапана з сервоприводом / Connection of Volcano VR Mini, VR1, VR2, VR3 with EC motor to the HMI VR controller and valve actuator /
Volcano VR Mini, VR1, VR2, VR3, EC motoros csatlakoztatása HMI VR vezérlőhöz és szelep és szelepmozgatóhoz / EC-mootoriga Volcano VR Mini, VR1, VR2, VR3
ühendamine regulaatoriga HMI VR ja klapiajamiga / Conectarea aerotermei Volcano VR Mini, VR1, VR2, VR3 cu motor CE la controller-ul HMI VR si vana cu 2 cai
cu servomotor / „Volcano" serijos šildytuvo „VR Mini", VR1, VR2, VR3 su EC varikliu jungimas prie valdiklio „HMI VR" ir vožtuvo pavaros / Ar motoru EC aprīkotas
ierīces VOLCANO VR Mini, VR1, VR2, VR3 savienojums ar regulatoru HMI VR un vārsta piedziņu / Připojení Volcano VR Mini, VR1, VR2, VR3, VR-D s motorem EC
s ovladačem HMI VR a pohonem ventilu / Anschluss von Volcano VR Mini, VR1, VR2, VR3 mit einem EC-Motor, dem Steuerer HMI VR und einem Ventil-Stellmotor /
Il collegamento di Volcano VR Mini, VR1, VR2, VR3 con motore EC con controllore HMI VR e attuatore della valvola / 6.1. Le branchement de Volcano VR Mini, VR1,
VR2, VR3 avec un moteur EC au contrôleur HMI VR et a l'actionneur de soupap
PL RU
1-zasilanie 230V - 50Hz* 1-питание: 230 В - 50Гц*
2-wyłącznik główny, bezpieczniki* 2-главный выключатель, предохранители*
4-wentylator Volcano 4-подключение к электродвигателю VOLCANO
5-zawór z siłownikiem 5-клапан с сервоприводом
9-sterownik HMI VR 9- контроллер HMI VR
EE RO
1 – toide: 230 V / 50 Hz* 1-alimentare: 230V - 50Hz*
2 – pealüliti, kaitsmed* 2-comutator principal, sigurante*
4 – Volcano ventilaator 4-ventilator
5 – ajamiga klapp 5-vana cu 2 cai cu servomotor
9 – regulaator HMI VR 9-controller HMI VR
DE ITA
1- Versorgung 230V - 50Hz* 1- alimentazione 230V - 50Hz*
2-Hauptschalter, Sicherungen* 2- interruttore generale, fusibili*
4-Volcano-Lüfter 4- ventola Volcano
5-Ventil mit Stellmotor 5 - valvola con attuatore
9-Steuerer HMI VR 9 - controllore HMI VR
UA EN
1-живлення: 230В - 50 Гц* 1-supply: 230V - 50Hz*
2-головний вимикач, запобіжники* 2-main switch, fuses*
4-вентилятор Volcano 4-Volcano fan
9- контролер HMI VR 9-HMI VR controller
LT LV
1 - maitinimas: 230 V, 50 Hz* 1 - barošana: 230 V - 50 Hz*
2 - pagrindinis jungiklis, saugikliai* 2 - galvenie slēdži, drošinātāji*
4 -„Volcano" serijos ventiliatorius 4 - VOLCANO ventilators
9 - valdiklis „HMI VR" 9 - regulators HMI VR
FR
1-alimentation 230V - 50Hz*
2-interrupteur général, fusibles*
4-ventilateur Volcano
9-contrôleur HMI VR
UA EN
1-живлення: 230В - 50 Гц* 1-supply: 230V - 50Hz*
2-головний вимикач, запобіжники* 2-main switch, fuses*
4-вентилятор Volcano 4-Volcano fan
5 - клапан з сервоприводом 5-valve with actuator
9- контролер HMI VR 9-HMI VR controller
LT LV
1 - maitinimas: 230 V, 50 Hz* 1 - barošana: 230 V - 50 Hz*
2 - pagrindinis jungiklis, saugikliai* 2 - galvenie slēdži, drošinātāji*
4 -„Volcano" serijos ventiliatorius 4 - VOLCANO ventilators
5 - vožtuvas su pavara 5 - vārsts ar piedziņu
9 - valdiklis „HMI VR" 9 - regulators HMI VR
FR
1-alimentation 230V - 50Hz*
2-interrupteur général, fusibles*
4-ventilateur Volcano
5 - soupape avec actionneur
9-contrôleur HMI VR
