VTS VOLCANO VR Mini Elektrisches Schema Seite 14

VOLCANO VR Mini
VOLCANO VR1
VOLCANO VR2
VOLCANO VR3
VOLCANO VR-D

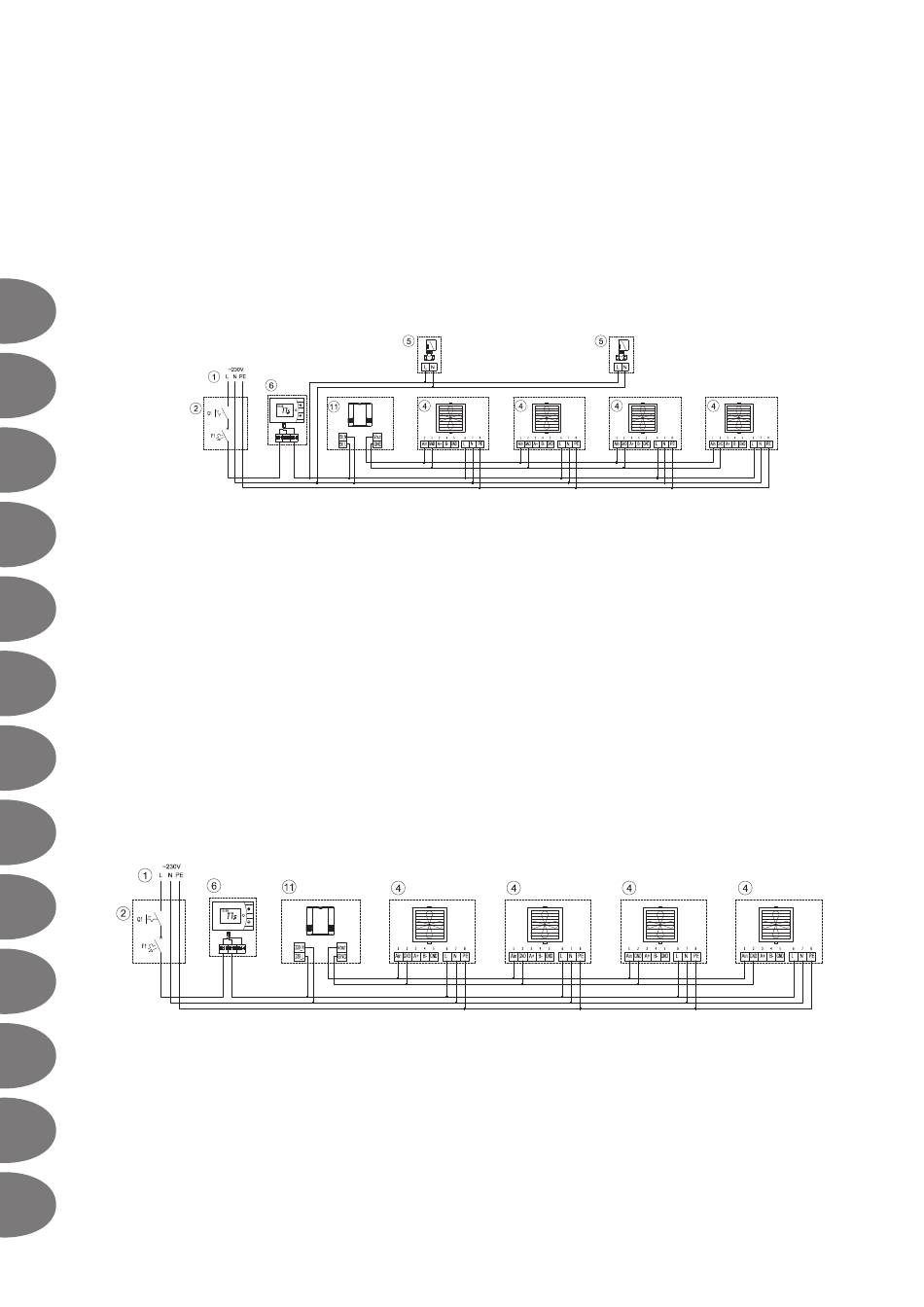

9.1. Podłączenie Volcano VR Mini, VR1, VR2, VR3 z silnikiem EC z regulatorem obrotów 0-10V, silownikiem zaworu i termosatem programowalnym / Подключение
агрегатов Volcano VR Mini, VR1, VR2, VR3 с EC-двигателями к регулятору скорости 0-10V , сервоприводу клапана и программируемому термостат у /
Підключення Volcano VR Mini, VR1, VR2, VR3 з ЕС двигуном до регулятора частоти обертів вентилятора, клапана з сервоприводом та програмованого
термостату / Connection of Volcano VR Mini, VR1, VR2, VR3 with EC motor to the 0-10V speed controller, valve actuator and programmable thermostat / Volcano
VR Mini, VR1, VR2, VR3, EC motoros csatlakozása 0-10V fordulatszám szabályzóhoz, szelep és szelepmozgatóhoz és programozható termosztáthoz / EC-mootoriga
Volcano VR Mini, VR1, VR2, VR3 ühendamine regulaatoriga HMI VR ja temperatuurianduriga / Conectarea Volcano VR Mini, VR1, VR2, VR3 cu motor CE la regulator
de viteza 0-10V, vana cu 2 cai cu servomotor si termostat programabil / „Volcano" serijos šildytuvo „VR Mini", VR1, VR2, VR3 su EC varikliu jungimas prie 0-10 V
greičio reguliatoriaus, vožtuvo pavaros ir programuojamo termostato / Ar motoru EC aprīkotas ierīces VOLCANO VR Mini, VR1, VR2, VR3 savienojums ar ātruma
regulatoru (0-10 V), vārsta piedziņu un programmējamu termostatu / Připojení Volcano VR Mini, VR1, VR2, VR3 s motorem EC s regulátorem otáček 0-10 V, pohonem
ventilu a programovatelným termostatem / Anschluss von Volcano VR Mini, VR1, VR2, VR3 mit einem EC-Motor, einem Drehzahlregler 0-10V, Ventil-Stellmotor und
programmierbaren Thermostat / Il collegamento di Volcano VR Mini, VR1, VR2, VR3 con motore EC con regolatore di giri 0-10V, attuatore della valvola e termostato
PL
programmabile / Le branchement de Volcano VR Mini, VR1, VR2, VR3 avec un moteur EC au régulateur de vitesse 0-10V, a l'actionneur de soupape et au thermostat
programmable
RU
UA
PL
1-zasilanie 230V - 50Hz*
2-wyłącznik główny, bezpieczniki*
EN
4-wentylator Volcano
5-zawór z siłownikiem
6-termostat programowalny
11-regulator obrotów 0-10V
EE
1 – toide: 230 V / 50 Hz*
2 – pealüliti, kaitsmed*
HU
4 – Volcano ventilaator
9 – regulaator HMI VR
10 – väline temperatuuriandur NTC
DE
1- Versorgung 230V - 50Hz*
2-Hauptschalter, Sicherungen*
4-Volcano-Ventilator
EE
5-Ventil mit Stellmotor
6-programmierbarer Thermostat,
11-Drehzahlregler 0-10V
9.2. Podłączenie Volcano VR-D z silnikiem EC z regulatorem obrotów 0-10V i termosatem programowalnym / Подключение агрегатов Volcano VR-D с EC-
двигателями к регулятору скорости 0-10V и программируемому термостат / Підключення Volcano VR-D з ЕС двигуном до до регулятора частоти
RO
обертів вентилятора та прогрманого термостату / Connection of Volcano VR-D with EC motor to the 0-10V speed controller and programmable thermostat
/ Volcano VR-D EC motoros csatlakozása 0-10V fordulatszám szabályzóhoz és programozható termosztáthoz / EC-mootoriga Volcano VR-D ühendamine
0–10 V kiiruseregulaatori ja programmeeritava termostaadiga / Conectarea Volcano VR-D cu motor CE la regulator de viteza 0-10V si termostat programabil
/ „Volcano" serijos šildytuvo VR-D su EC varikliu jungimas prie 0-10 V greičio reguliatoriaus ir programuojamo termostato / Ar motoru EC aprīkotas ierīces
VOLCANO VR-D savienojums ar ātruma regulatoru (0-10 V) un programmējamu termostatu / Připojení Volcano VR-D s motorem EC s regulátorem otáček 0-10
V a programovatelným termostatem / Anschluss von Volcano VR-D mit einem EC-Motor, einem Drehzahlregler 0-10V und programmierbaren Thermostat / Il
LT
collegamento di Volcano VR -D con motore EC con regolatore di giri 0-10V e termostato programmabile / Le branchement de Volcano VR-D avec un moteur à 3
vitesses au régulateur de vitesse 0-10V et au thermostat programmable
LV
CZ
PL
1-zasilanie 230V - 50Hz*
2-wyłącznik główny, bezpieczniki*
DE 4-wentylator Volcano
6-termostat programowalny
11-regulator obrotów 0-10V
EE
1 – toide: 230 V / 50 Hz*
2 – pealüliti, kaitsmed*
4 – Volcano ventilaator
6 – programmeeritav termostaat
ITA
11 – 0–10 V kiiruseregulaator
DE
1- Versorgung 230V - 50Hz*
2-Hauptschalter, Sicherungen*
4-Volcano-Ventilator
6-programmierbarer Thermostat
11-Drehzahlregler 0-10V
FR
*w skład urządzenia nie wchodzą: wyłącznik główny urządzenia, bezpieczniki oraz kabel zasilający / *в комплект оборудования не входит главный выключатель, предохранители и питающий провод. / * Пристрій не включає в себе: головний вимикач,
запобіжники та кабель живлення / * the device does not include: the main switch, fuses and feeder cable / *A készülék nem tartalmazza a főkapcsolót, a biztosítékot, és a tápkábelt / * Seadme komplekt ei sisalda järgmisi osi: pealüliti, kaitsmed ja toitekaabel
/ * echipamentul nu include: comutator principal, sigurante si cablu de conectare / *įrenginyje nėra šių elementų: pagrindinio jungiklio, saugiklių ir maitinimo kabelio / * ierīces komplektācijā neietilpst galvenais slēdzis, drošinātāji un barošanas kabelis / *zařízení
nezahrnuje: hlavní vypínač zařízení, pojistky a napájecí kabel / *Das Gerät beinhaltet nicht: Hauptschalter des Gerätes, Sicherungen und Stromkabel / * il dispositivo non include: interruttore generale del dispositivo, fusibili e cavo di alimentazione / * l'appareil
n'est pas équipé de: interrupteur général, fusibles et câble d'alimentation
RU UA
1-питание: 230 В - 50Гц* 1-живлення: 230В - 50 Гц*
2-главный выключатель, предохранители* 2-головний вимикач, запобіжники*
4-подключение к электродвигателю VOLCANO 4-вентилятор Volcano
5-клапан с сервоприводом 5-клапан з сервоприводом
6-программируемый термостат 6-програмований термостат
11- регулятор скорости 0-10V 11 - регулятор частоти обертів вентилятора 0-10В
RO LT
1-alimentare: 230V - 50Hz* 1 - maitinimas: 230 V, 50 Hz*
2-comutator principal, sigurante* 2 - pagrindinis jungiklis, saugikliai*
4-ventilator 4 -„Volcano" serijos ventiliatorius
5-vana cu 2 cai cu servomotor, 5 - vožtuvas su pavara
6-termostat programabil 6 - programuojamas termostatas, 11 - 0-10 V
11- regulator de viteza 0-10V greičio reguliatorius
ITA FR
1- alimentazione 230V - 50Hz* 1-alimentation 230V - 50Hz*
2- interruttore generale, fusibili* 2-interrupteur général, fusibles*
4- ventola Volcano 4-ventilateur Volcano
5 - valvola con attuatore 5 - soupape avec actionneur
6 - termostato programmabile 6-thermostat programmable
11 - regolatore di giri 0-10V 11-régulateur de vitesse 0-10V
RU UA
1-питание: 230 В - 50Гц* 1-живлення: 230В - 50 Гц*
2-главный выключатель, предохранители* 2-головний вимикач, запобіжники*
4-подключение к электродвигателю VOLCANO 4-вентилятор Volcano
6-программируемый термостат 6-програмований термостат
11- регулятор скорости 0-10V 11 - регулятор частоти обертів вентилятора 0-10В
RO LT
1-alimentare: 230V - 50Hz* 1 - maitinimas: 230 V, 50 Hz*
2-comutator principal, sigurante* 2 - pagrindinis jungiklis, saugikliai*
4-ventilator 4 -„Volcano" serijos ventiliatorius
6-termostat programabil 6 - programuojamas termostatas
11- regulator de viteza 0-10V 11 - 0-10 V greičio reguliatorius
ITA FR
1- alimentazione 230V - 50Hz* 1-alimentation 230V - 50Hz*
2- interruttore generale, fusibili* 2-interrupteur général, fusibles*
4- ventola Volcano 4-ventilateur Volcano,
6 - termostato programmabile 6-thermostat programmable
11 - regolatore di giri 0-10V 11-régulateur de vitesse 0-10V
EN
1-supply: 230V - 50Hz*
2-main switch, fuses*
4-Volcano fan
5-valve with actuator
6-programmable thermostat
11- 0-10V speed controller
LV
1 - barošana: 230 V - 50 Hz*
2 - galvenie slēdži, drošinātāji*
4 - VOLCANO ventilators
5 - vārsts ar piedziņu
6 - programmējams termostats
11 - ātruma regulators (0-10 V)
EN
1-supply: 230V - 50Hz*
2-main switch, fuses*
4-Volcano fan
6-programmable thermostat
11- 0-10V speed controller
LV
1 - barošana: 230 V - 50 Hz*
2 - galvenie slēdži, drošinātāji*
4 - VOLCANO ventilators
6 - programmējams termostats
11 - ātruma regulators (0-10 V)
14
www.volcano.ru
HU
1- tápellátás: 230V - 50Hz*
2- főkapcsoló, biztosíték*
4- Volcano ventilátor
5- szelep és szelepmozgató
6- programozható termosztát
11- 0-10V fordulatszám- szabályzó
CZ
1-napájení 230 V - 50 Hz*
2-hlavní vypínač, pojistky*
4-ventilátor Volcano
5-ventil s pohonem,
6-programovatelný termostat
11- regulátor otáček 0-10 V
HU
1- tápellátás: 230V - 50Hz*
2- főkapcsoló, biztosíték*
4- Volcano ventilátor
6- programozható termosztát
11- 0-10V fordulatszám- szabályzó
CZ
1-napájení 230 V - 50 Hz*
2-hlavní vypínač, pojistky*
4-ventilátor Volcano
6-programovatelný termostat
11- regulátor otáček 0-10 V
