DESCRIÇÃO E DESTINO DE USO
ECO-LOGIC pode ser instalado exclusivamente em equipamentos de automação para portões com quadros de comando V2.
ATENÇÃO: a central de comando alimentada pelo ECO-LOGIC deve estar com o modo de funcionamento
ENERGY SAVING activo. Para garantir um bom funcionamento do equipamento, todos os acessórios adicionados devem ser
ligados à saída de acessórios da central de comando e, no modo de espera, não serão alimentados.

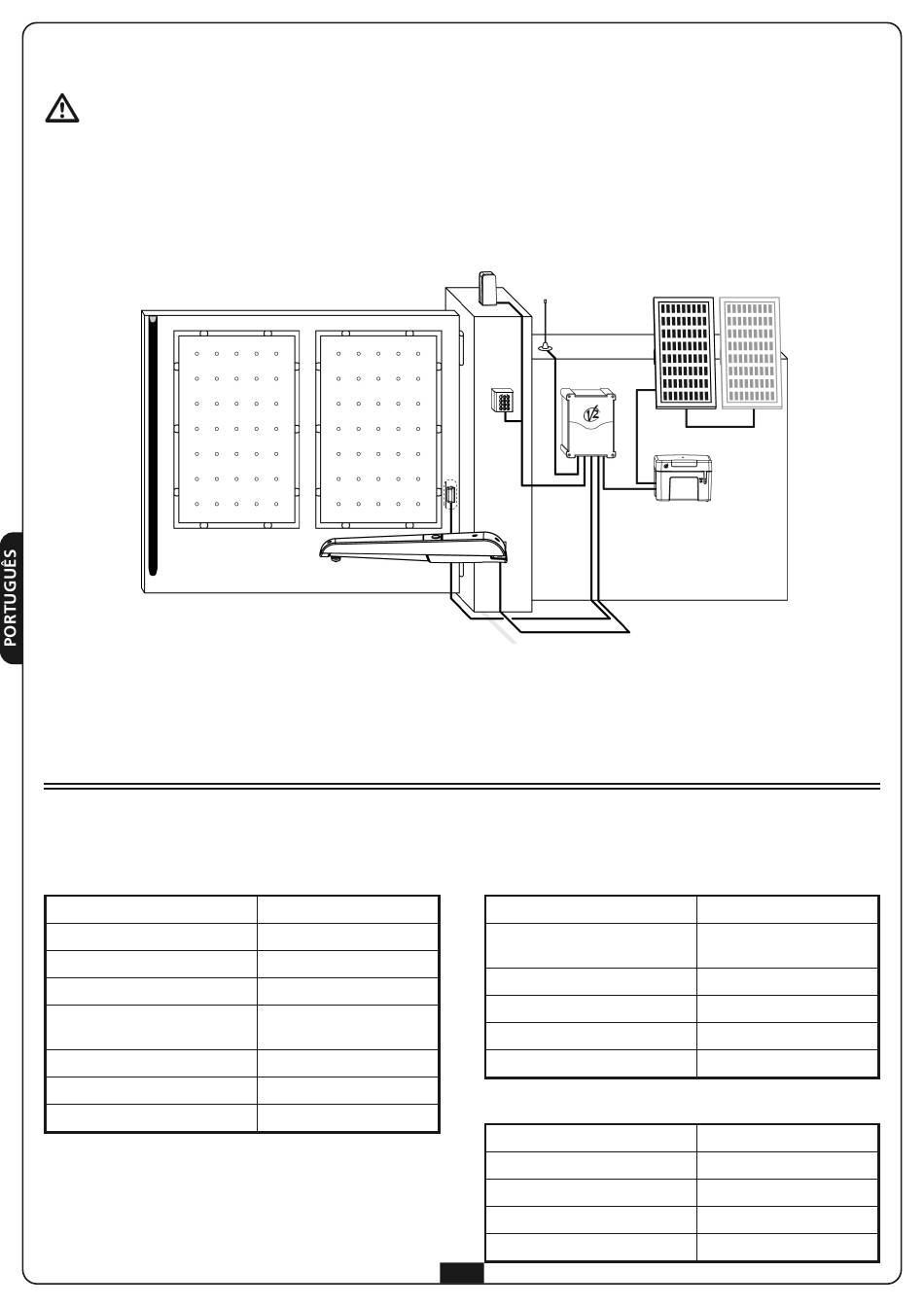

O sistema é composto por um grupo acumulador, um painel e um alimentador externo.
A automação é alimentada pelo grupo acumulador que é recarregado durante as horas de sol.
O alimentador externo (opcional – código 172802) pode ser útil para recarregar as baterias no caso de um longo período sem sol.
NOTA: Se o painel não fornecer carga suficiente ao grupo do acumulador, pode instalar um segundo painel em paralelo ao primeiro.
• CUIDADO: Antes de ligar os dois painéis, desligue o conector cinzento do acumulador
• Uso exclusivo do painel com o código 172801 fornecido por V2
• Para ligar os dois painéis em paralelo, use um fio 2x1mm
• Se o fio entre o acumulador e o primeiro painel tiver mais de 3m, use um fio 2x1, 5mm
ATENÇÃO: as ligações devem ser isoladas no interior de um contentor estanque.
DADOS TÉCNICOS
Grupo acumuladores
Tensão de saída para a central
Corrente máxima
Capacidade bateria
Grau de protecção
Temperatura de exercício
Tempo di recarga a partir da rede ~ 15 h
Dimensões
Peso
* NOTA: quando não estiver ligada nenhuma carga ou caso
as absorções sejam muito baixas, a tensão de saída do
acumulador pode atingir o valor da tensão gerada pelo
painel solar.
2
24-28Vdc*
16A
18Ah
IP44
0 ÷ +40°C em carga
-20 ÷ +50°C em uso
267x188,2x198 mm
12 Kg
2
Painel solar
Tensão máxima em vazio
Tensão do ponto de máxima
potência
Potência de pique
Temperatura de exercício
Dimensões
Peso
Alimentador a partir da rede
Alimentação
Potência máxima
Temperatura de exercício
Dimensões
Peso
26
42Vdc
33,6Vdc
20W
-20 ÷ +80°C
308x28x604 mm
2,2 Kg
230Vac - 50Hz
36W
0 ÷ +30°C
99x78x153 mm
1,7 Kg
