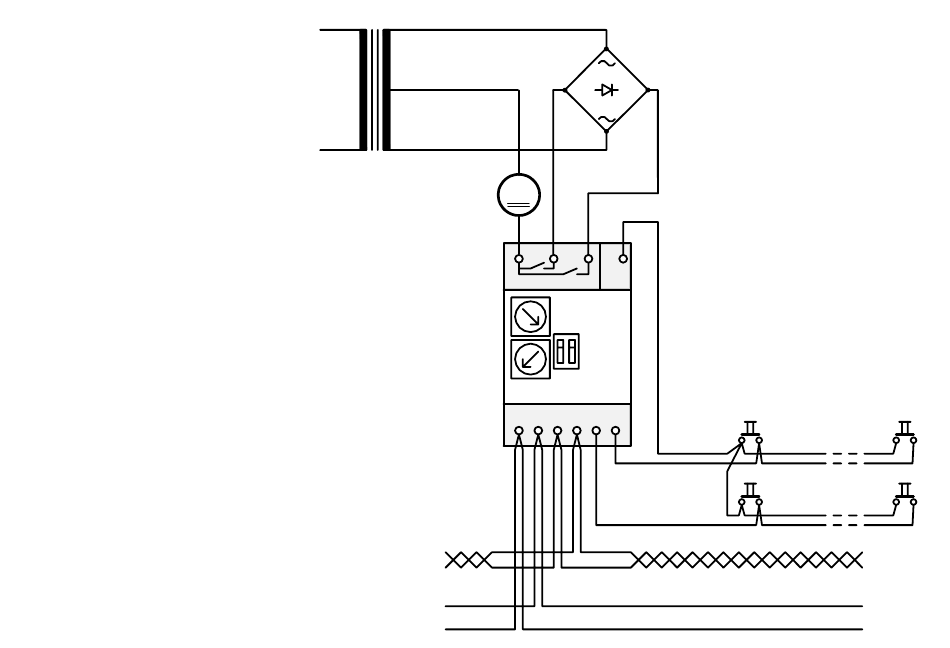

Connection diagram for DC-motor
Aansluitingsvoorbeeld voor een
gelijkspanningsmotor
Schéma de connexion pour moteur CC
Anschlussplan für DC-Motor
Esquema de conexión para motor DC
24V
MAINS
24V
24DC
Motor
- +
M
PB
L DOWN UP COM
TIME
OUT
ADDR
VMB1BL
12V BUS
- +
L H DWN UP
H
L
UP PUSH BUTTONS
DOWN PUSH BUTTONS
BUS
TWISTED
2
PAIR (0.5mm )
+
12V SUPPLY
-
