Velleman projects VMB1BL Bedienungsanleitung Seite 22

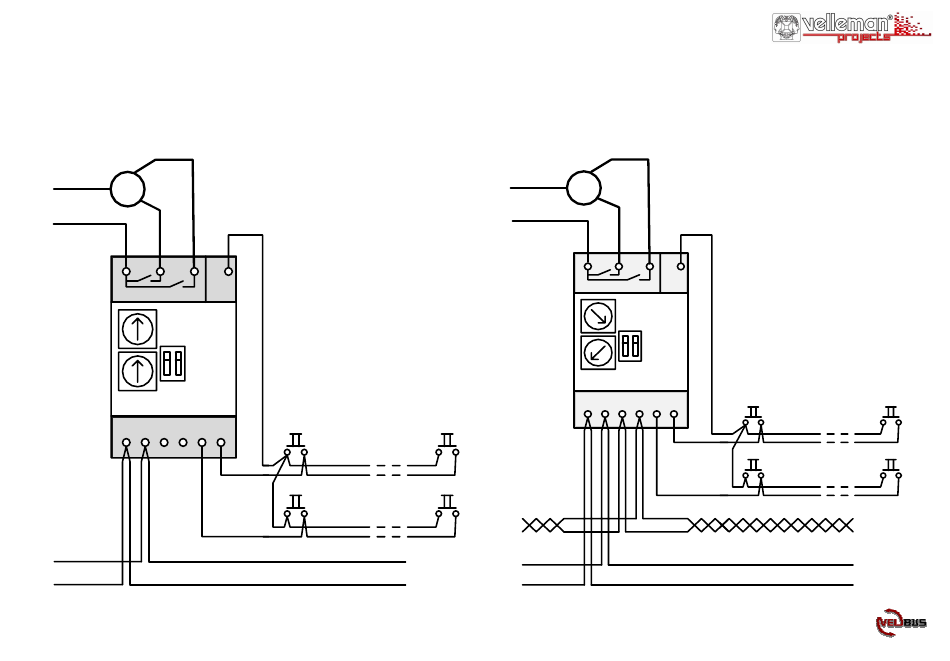

Direct control with several push buttons:
Directe bediening met meerdere drukknoppen
Contrôle direct avec plusieurs boutons poussoirs
Direkte Bedienung mit mehreren Drucktasten
Control directo con varios pulsadores
UP
N
M
DOWN
AC POWER
L
L DOWN UP
TIME
OUT
ADDR
VMB1BL
12V BUS
- +
L H DWN
22
PB
COM
UP
UP PUSH BUTTONS
DOWN PUSH BUTTONS
Control via push buttons and/or VELBUS system:
Besturing door drukknoppen en/of velbusbediening
Contrôle à partir de plusieurs boutons poussoirs et/ou système VELBUS
Steuerung über Drucktasten und/oder VELBUS-System.
control por varios pulsadores y/o el sistema VELBUS
N
M
AC POWER
L
L
ADDR
12V
-
+
12V SUPPLY
-
UP
DOWN
PB
DOWN UP COM
TIME
OUT
VMB1BL
BUS
+
DWN UP
L H
UP PUSH BUTTONS
DOWN PUSH BUTTONS
H
L
BUS
TWISTED
2
PAIR (0.5mm )
+
12V SUPPLY
-
