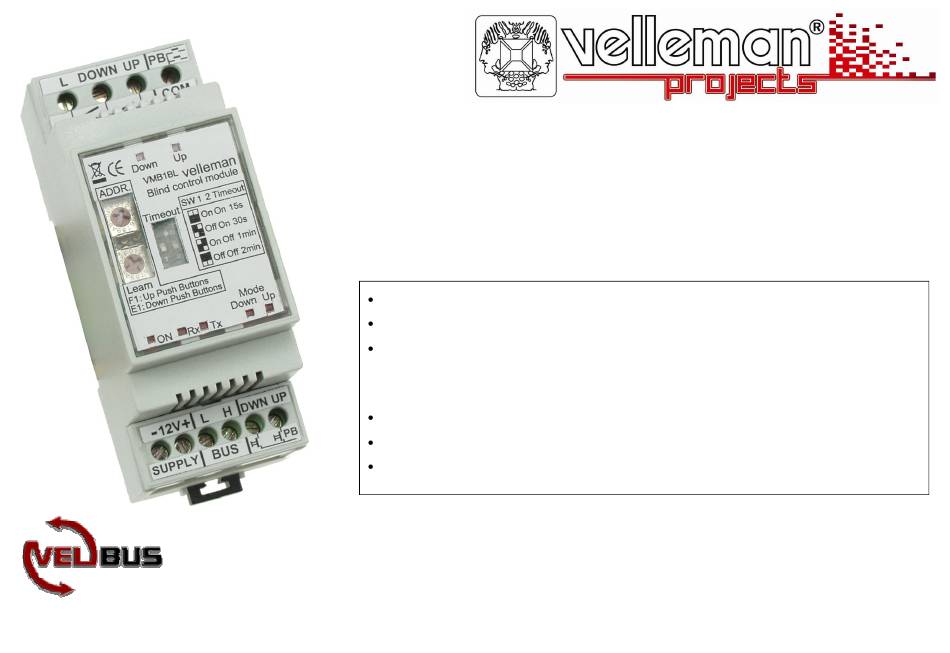

Blind control
VMB1BL
relay contacts: 5A/230VAC
4 possible switching times : 15s - 30s - 1min - 2 min
storage for 14 different UP push buttons, 14 different DOWN
push buttons, 14 different immediate UP push buttons and 14
different immediate DOWN push buttons.
252 possible addresses
required power supply: 12 Ý 18VDC
power consumption: 95mA max. (30mA standby)
Werbung
Verwandte Anleitungen für Velleman projects VMB1BL
Inhaltszusammenfassung für Velleman projects VMB1BL
- Seite 1 Blind control VMB1BL relay contacts: 5A/230VAC 4 possible switching times : 15s - 30s - 1min - 2 min storage for 14 different UP push buttons, 14 different DOWN push buttons, 14 different immediate UP push buttons and 14 different immediate DOWN push buttons.
- Seite 2 L DOWN Down ADDR. Timeout Removing the front Down velleman VMB1BL ADDR. Blind control module Learn SW 1 2 Timeout Timeout Mode Down Term 1min 2min Learn Up Push Buttons Immediately Up Down Push Buttons Mode Immediately Down Down TIME OUT...
- Seite 3 ENGLISH Relay contacts for blind motor control Direct push button control (COM connection) 12V supply Velbus Direct push button control (up and down) Up indication LED Down indication LED Forwarding LED Power LED Reception LED Down operation mode LED Up operation mode LED Termination If the module is connected as the final device on the VELBUS, place the ‘TERM’...
- Seite 4 Operation A short press on the UP or DOWN push button will rise or descend the roll-down shutter. After the set switch-off delay the module will switch off automatically. Stop the shutter at any time by pressing a push button of the opposite direction. Maintaining the UP or DOWN push button pressed will move the shutter until the push button is released or the switch-off delay has expired.
- Seite 5 The outputs will be deactivated and the UP or DOWN operation LED will blink rapidly to indicate the learning mode. The LEDs of the push buttons saved in the non-volatile memory will blink rapidly as well. You can easily detect which push buttons have been learned for the UP or DOWN control.
- Seite 6 L DOWN Down ADDR. Deksel verwijderen Timeout Down VMB1BL velleman ADDR. Blind control module Learn SW 1 2 Timeout Timeout Mode Down Term 1min 2min Learn Immediately Up Down Push Buttons Mode Immediately Down Down TIME OUT TIME OUT Uitschakeltijd...
- Seite 7 NEDERLANDS Relaiscontacten voor de sturing van de rolluikmotor Directe drukknopbediening (gemeenschappelijke klem) 12V voeding Velbus Directe drukknopbediening (omlaag en omhoog) Omhoogindicatie-LED Omlaagindicatie-LED Zend-LED Voedings-LED Ontvangst-LED Omlaagwerkingsmode-LED Omhoogwerkingsmode-LED Afsluiting Indien de module als laatste op de VELBUS aangesloten is, moet de ‘TERM’ jumper geplaatst worden. In alle andere gevallen moet deze verwijderd worden.
- Seite 8 Bediening Een korte bediening van een omlaag of omhoogdrukknop zal het rolluik naar beneden of naar boven laten gaan. Na de ingestelde uitschakeltijd zal de uitgang van de module zichzelf uitschakelen. Men kan op elk ogenblik het rolluik stoppen door op een drukknop van de tegenovergestelde richting te drukken. Het ingedrukt houden van een omlaag of omhoogdrukknop zal het rolluik in beweging brengen zolang de drukknop niet losgelaten wordt of de uitschakeltijd niet verstreken is.
- Seite 9 De uitgangen worden uitgeschakeld en de omlaag- of omhoogwerkingsmode-LED zal nu zeer snel knipperen ter indicatie van de leermode. De LEDs van de drukknoppen die reeds opgeslagen zijn in het niet-vluchtige geheugen zullen ook snel knipperen. Op die manier kan men gemakkelijk zien welke drukknoppen voor het omlaag of omhoog bedienen van het rolluik reeds aangeleerd zijn.
- Seite 10 L DOWN Down ADDR. Timeout Retirez le couvercle Down VMB1BL velleman ADDR. Blind control module Learn SW 1 2 Timeout Timeout Mode Down Term 1min 2min Learn Immediately Up Down Push Buttons Mode Immediately Down Down TIME OUT TIME OUT Délai de...
- Seite 11 FRANCAIS Contacts relais pour le contrôle du moteur pour volets roulants Contrôle direct des boutons poussoirs (connexion commune) Alimentation 12V Velbus Contrôle direct des boutons poussoirs (montée et descente) LED de montée LED de descente LED d’envoi LED d’alimentation LED de réception LED de service de descente LED de service de montée Terminaison...
- Seite 12 Opération: Une brève pression du bouton de montée ou de descente permet la montée ou la descente du volet. Une fois le délai de coupure écoulé, la sortie se débranchera automatiquement. Il est possible d’arrêter le volet à tout moment en poussant un bouton de la direction inverse. Le volet roulant montra ou descendra aussi longtemps que le bouton de montée ou de descente est maintenu enfoncé...
- Seite 13 Les sorties sont débranchés et les LEDs de montée ou de descente clignoteront très rapidement pour indiquer le mode d’appren- tissage. Les LEDs des boutons poussoirs qui ont déjà été sauvegardés dans la mémoire non-volatile clignoteront également très rapidement. C’est une manière facile de vérifier quels les boutons de montée et de descente ont été appris. Il est possible d’ajouter un bouton bien spécifique en maintenant enfoncé...
- Seite 14 L DOWN Down ADDR. Timeout Entfernen den Deckel Down VMB1BL velleman ADDR. Blind control module Learn SW 1 2 Timeout Timeout Mode Down Term 1min 2min Learn Immediately Up Down Push Buttons Mode Immediately Down Down TIME OUT TIME OUT...
- Seite 15 DEUTSCH Relaiskontakte zur Steuerung des Rolladenmotors Direkte Drucktastenbedienung (gemeinsame Klemme) 12V-Stromversorgung Velbus Direkte Drucktastenbedienung (nach unten und nach oben) Aufwärts-LED Abwärts-LED Sende-LED Versorgungs-LED Empfangs-LED Abwärtsbetriebsmodus-LED Manuelle Bedienung nach oben Verschluss Wenn das Modul als letztes an das VELBUS-System angeschlossen ist, muss der ‘TERM’ Jumper installiert werden. In allen anderen Fällen muss er entfernt werden.
- Seite 16 Bedienung: Eine kurze Bedienung der ‘Abwärts’- oder ‘Aufwärts’-Drucktaste wird den Rollladen nach oben oder nach unten bewegen lassen. Nach der eingestellten Ausschaltzeit wird sich der Ausgang des Moduls automatisch ausschalten. Man kann an jedem Zeitpunkt den Rollladen halten, indem Sie die Drucktaste der entgegengesetzten Richtung drücken. Das Gedrückthalten einer ‘Abwärts’- oder ‘Aufwärts’-Drucktaste wird den Rollladen in Bewegung bringen solange die Drucktaste nicht losgelassen wird oder die Ausschaltzeit nicht verstrichen ist.
- Seite 17 Die Ausgänge werden ausgeschaltet und die 'Abwärts'- oder 'Aufwärtsbetriebsmodus'-LED oder wird jetzt sehr schnell blinken als Anzeige des Lernmodus. Die LEDs der Drucktasten, die schon im nicht-flüchtigen Speicher gespeichert sind werden auch schnell blinken. Auf diese Weise kann man schnell sehen welche Drucktasten für das Bewegen nach oben oder nach unten schon "gelehrt"...
- Seite 18 L DOWN Down ADDR. Timeout Saque la tapa del módulo Down VMB1BL velleman ADDR. Blind control module Learn SW 1 2 Timeout Timeout Mode Down Term 1min 2min Learn Immediately Up Down Push Buttons Mode Immediately Down Down TIME OUT...
- Seite 19 ESPAÑOL Contactos de relé para el control del motor para persianas Control directo de los pulsadores (conexión común) Alimentación 12V Velbus Control directo de los pulsadores (UP & DOWN) LED UP LED DOWN LED de transmisión LED de alimentación LED de recepción LED de funcionamiento DOWN LED de funcionamiento UP Terminación...
- Seite 20 Funcionamiento: Pulse el botón UP o DOWN brevemente para hacer bajar o subir la persiana. Después de que el tiempo de desconexión haya transcurrido, la salida se desconectará automáticamente. Es posible parar la persiana en cualquier momento al pulsar un botón de la dirección inversa. La persiana subirá...
- Seite 21 Las salidas están desconectadas y los LEDs UP & DOWN parpadearán de manera muy rápida para indicar que está en el modo de aprendizaje. Los LEDs de los pulsadores ya guardados en la memoria no volátil parpadearán también de manera muy rápida. De esa manera puede ver fácilmente la diferencia entre los botones UP &...
- Seite 22 VELBUS DOWN DOWN AC POWER AC POWER DOWN UP DOWN UP TIME TIME ADDR VMB1BL ADDR VMB1BL UP PUSH BUTTONS UP PUSH BUTTONS DOWN PUSH BUTTONS DOWN PUSH BUTTONS TWISTED PAIR (0.5mm ) 12V SUPPLY...
- Seite 23 Connection diagram for DC-motor Aansluitingsvoorbeeld voor een MAINS gelijkspanningsmotor Schéma de connexion pour moteur CC Anschlussplan für DC-Motor 24DC Motor Esquema de conexión para motor DC DOWN UP TIME ADDR VMB1BL UP PUSH BUTTONS DOWN PUSH BUTTONS TWISTED PAIR (0.5mm ) 12V SUPPLY...
- Seite 24 VELLEMAN Components NV Legen Heirweg 33 9890 Gavere Belgium Europe www.velleman.be www.velleman-kit.com www.velbus.be Modifications and typographical errors reserved - ÷ Velleman Components nv. HVMB1BL - 2006 - ED1 5 4 1 0 3 2 9 3 4 7 6 8 0...
