EINSTELLUNG DES MECHANISCHEN ENDSCHALTERS

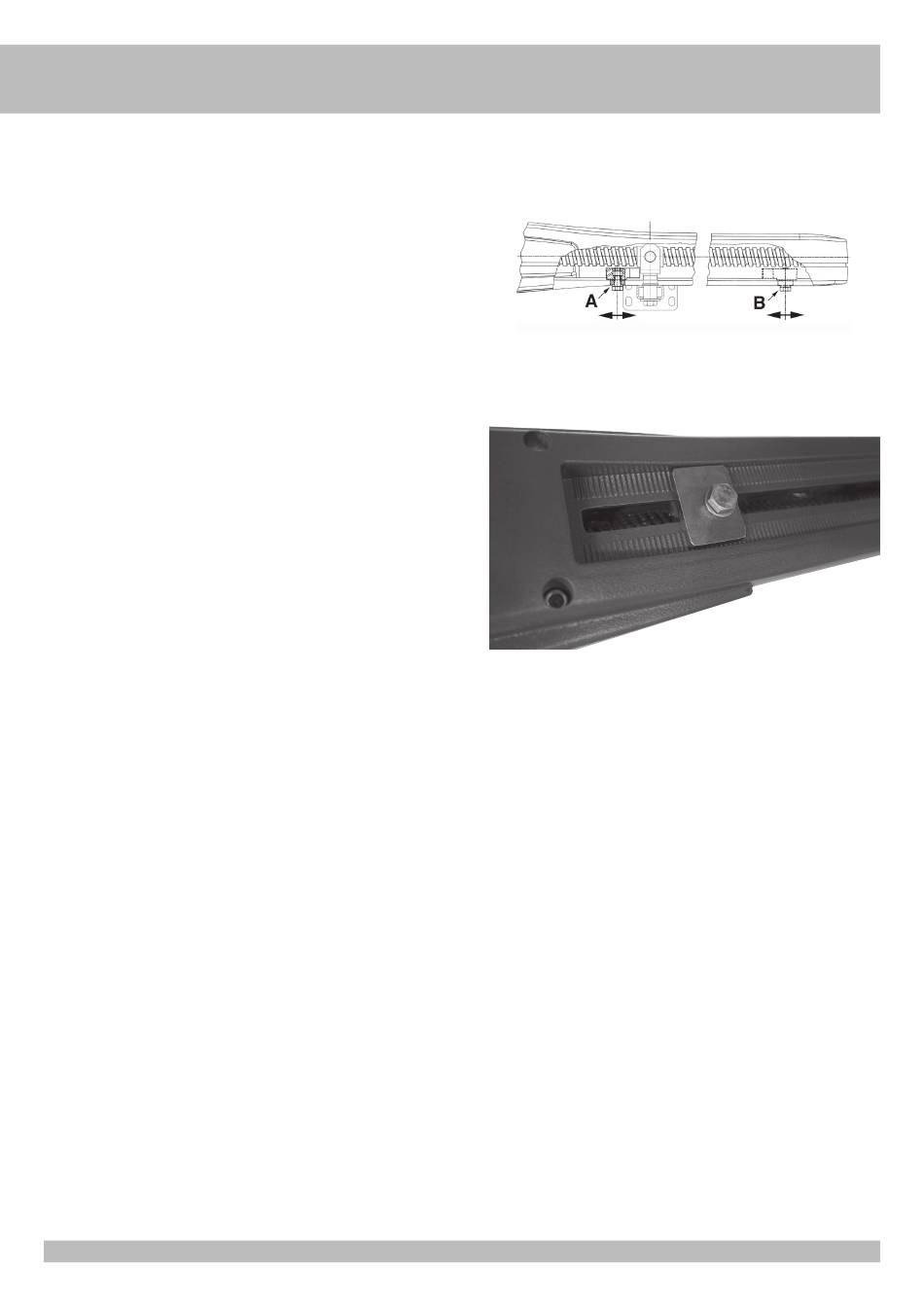

Um die Endschalter einzustellen, müssen Sie wie in der Abbildung handeln (Abb. 12).
Um die erwünschte Offnungsweite einzustellen, genüngt es, die Endschalter (A) zu
verstellen und sie mit Hilfe eines Imbusschlüßels an der Mutterschraube festzuziehen.
Um die erwünschte Schliessweite einzustellen, müssen Sie die Endschalter (B) verstellen.

ELEKTRISCHE SICHERHEITEN

Die Installation muß nach den aktuellen Gesetznormen installiert werden.
Es wird die Verwendung folgender elektronischer Steuertafeln empfohlen:
- T2 für PLUS mit 1 oder 2 Einphasenmotoren.
Für die Anschlüsse und technische Daten der Zubehörteilen verweisen wir auf die
entsprechenden Bedienungshandbücher.
STROMANSCHLUSS
Bei den PLUS Einphasen-Modellen sind die Klemmen 1-2-3 des Verbinders mit den
Klemmen V-W-U der Steuertafel zu verbinden.
ACHTUNG !
Die Verbindungskabel vom Motor zum Steuergerät dürfen nicht länger als 15 m sein.
Der Querschnitt der Zuleitungen zum Motor muss mindestens 2,5 mm
Der Querschnitt der Zuleitung für Zusatzgeräte muss mindestens 0,75 mm
EINSTELLUNG DER KRAFT
Die PLUS Einphasen-Modelle benötigen eine elektronische Steuerung des Typs T2, die
mit einem Schubkraftregler ausgerüstet sind.

WARTUNG

Die Wartungsarbeit nur durch spezialiesierten Fachleuten nach der Ausschliessung der
Spannung auszuführen.
Einmal jährlich sind die Angelzapfen zu schmieren und die vom Getriebemotor ausgeübte
Antriebskraft.
Es wird empfohlen, alle zwei Jahre die Schnecke mit Silikonfett zu schmieren.
