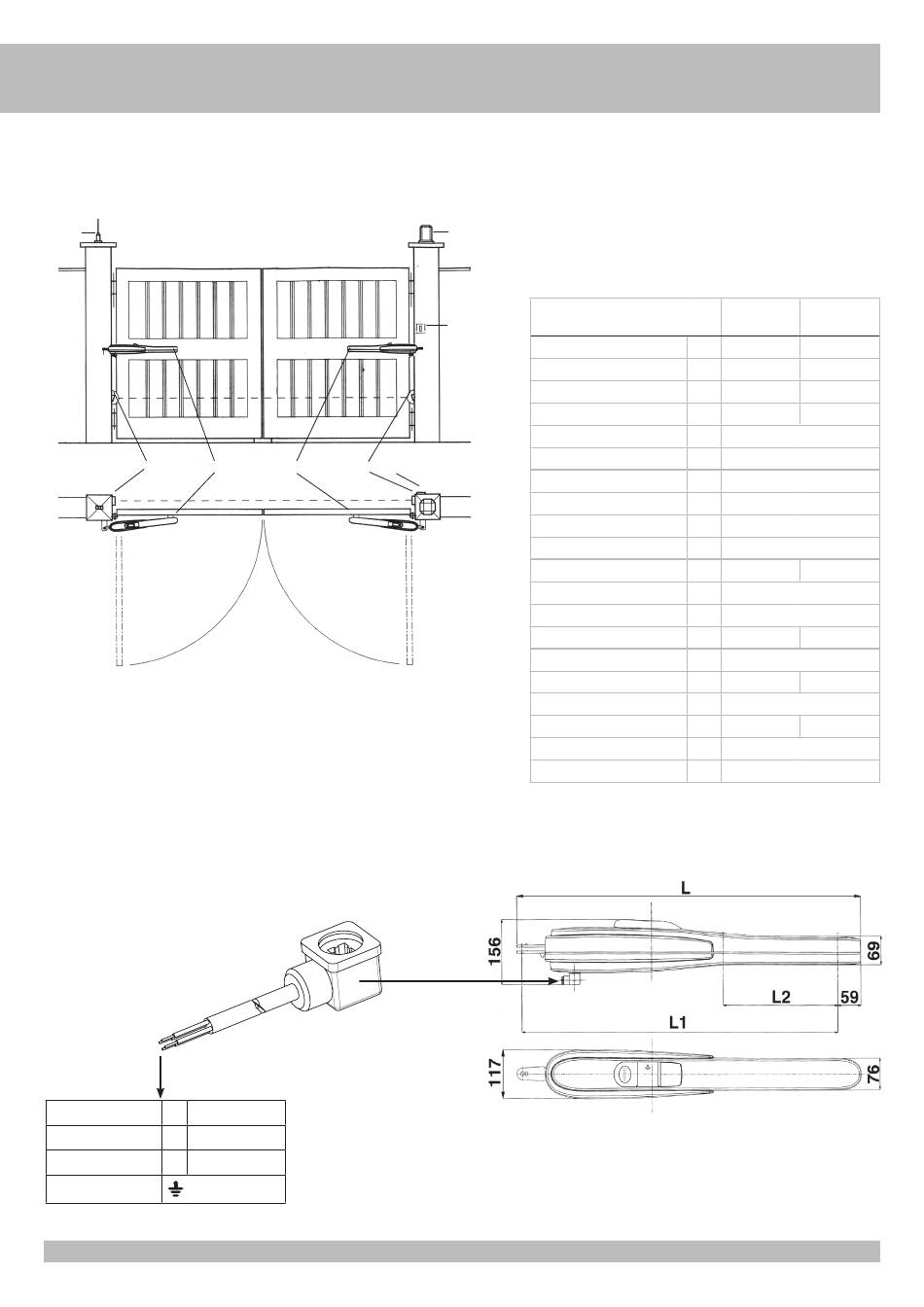

ANLAGEN LAY-OUT
❷
❺
1 - E-Torantrieb PLUS
2 - Antenne
3 - Blinkleuchte
4 -Schlusselschalter
5 - Photozelle Toraussenseitig
1 V ÖFFNEN
2 W SCHLIESSEN
3 U GEMEINSAM
Gelb / Grün
6-1624020 rev. 14 21/07/2016
❶ ❶ ❺ ❹

TECHNISCHE EIGENSCHAFTEN

PLUS ist eine Serie von selbsthemmenden Antrieben mit elektrischer
Rutschkupplung die für Drehtore mit den Torflügen bis zu 5 m verwendbar
sind (Fig. 1).
Nach Erreichen des Endanschlags bleibt der Motor noch einige Sekunden lang
❸
bis zum Ausschalten durch die Zeitschaltuhr der Steuerzentrale in Betrieb.
TECHNISCHE
EIGENSCHAFTEN
❹
Max. Torflügelweite
Max. Torgewicht
Max. Hub
Öffnungszeit ca.
Laufgeschwindigkeit
Max. Schubkraft
Stromspannung und Frequenz
Motorleistung
Stromaufnahme
Kondensator
Normative Zyklen
Max. tägliche Zyklen
Service
Garantierte kontinuierliche Zyklen
1
Schmiere
Motorgewicht
Geräusch
Volumen
Betriebstemperatur
Schutzartklasse
* Mit eingebautem mechanischen Anschlag, der während der Öffnung anspricht. Wird auch der
optionale mechanische Anschlag benutzt, der während des Schließens anspricht, so reduziert sich
der maximale Zughub um 50 mm.
PLUS
PLUS L
20
PLUS
m 4
kg 400
mm 345*
s. 14÷27
m/s. 0,0125
N 1800
230V~ 50Hz
W 290
A 1,2
µF 10
n° 17 - 14s/2s
n° 150
60%
n° 20/14s
Bechem - RHUS 550
kg 10
db <70
m 0,0184
3
°C -10 ÷ +55
IP 44
L=888 L1=815
L=1020 L1=945
Abmessungen in mm
PLUS L
5
500
475*
29÷38
10 - 33s/2s
15/33s
14
0,0211
L2=340
L2=470
