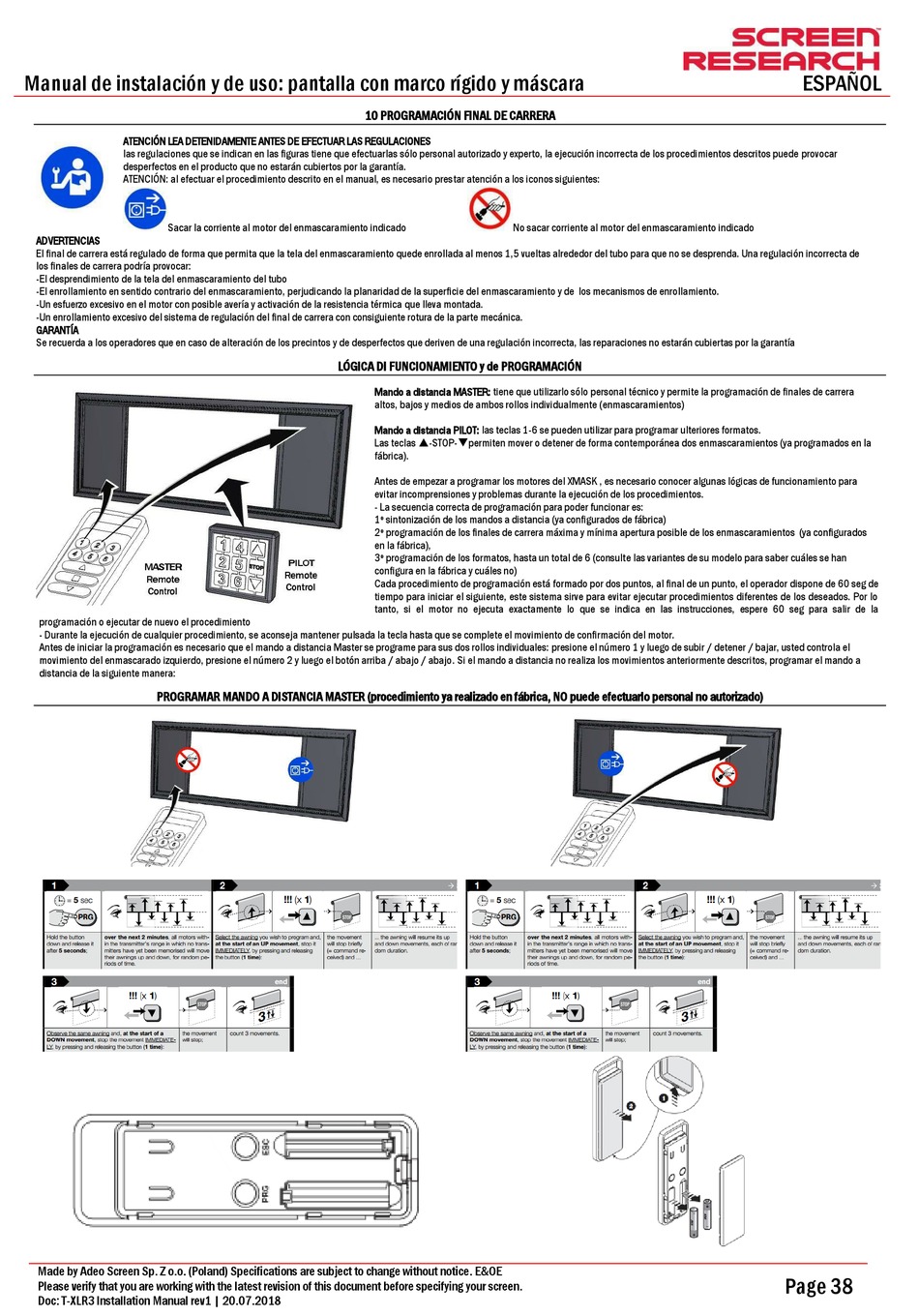

Screen Research T-XLR3 Bedienungs- Und Installationsanleitung Seite 38

Manual de instalación y de uso: pantalla con marco rígido y máscara
ATENCIÓN LEA DETENIDAMENTE ANTES DE EFECTUAR LAS REGULACIONES
las regulaciones que se indican en las figuras tiene que efectuarlas sólo personal autorizado y experto, la ejecución incorrecta de los procedimientos descritos puede provocar
desperfectos en el producto que no estarán cubiertos por la garantía.
ATENCIÓN: al efectuar el procedimiento descrito en el manual, es necesario prestar atención a los iconos siguientes:
Sacar la corriente al motor del enmascaramiento indicado
ADVERTENCIAS
El final de carrera está regulado de forma que permita que la tela del enmascaramiento quede enrollada al menos 1,5 vueltas alrededor del tubo para que no se desprenda. Una regulación incorrecta de
los finales de carrera podría provocar:
-El desprendimiento de la tela del enmascaramiento del tubo
-El enrollamiento en sentido contrario del enmascaramiento, perjudicando la planaridad de la superficie del enmascaramiento y de los mecanismos de enrollamiento.
-Un esfuerzo excesivo en el motor con posible avería y activación de la resistencia térmica que lleva montada.
-Un enrollamiento excesivo del sistema de regulación del final de carrera con consiguiente rotura de la parte mecánica.
GARANTÍA
Se recuerda a los operadores que en caso de alteración de los precintos y de desperfectos que deriven de una regulación incorrecta, las reparaciones no estarán cubiertas por la garantía
programación o ejecutar de nuevo el procedimiento
- Durante la ejecución de cualquier procedimiento, se aconseja mantener pulsada la tecla hasta que se complete el movimiento de confirmación del motor.
Antes de iniciar la programación es necesario que el mando a distancia Master se programe para sus dos rollos individuales: presione el número 1 y luego de subir / detener / bajar, usted controla el
movimiento del enmascarado izquierdo, presione el número 2 y luego el botón arriba / abajo / abajo. Si el mando a distancia no realiza los movimientos anteriormente descritos, programar el mando a
distancia de la siguiente manera:
PROGRAMAR MANDO A DISTANCIA MASTER (procedimiento ya realizado en fábrica, NO puede efectuarlo personal no autorizado)
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Please verify that you are working with the latest revision of this document before specifying your screen.
Doc: T-XLR3 Installation Manual rev1 | 20.07.2018
10 PROGRAMACIÓN FINAL DE CARRERA
LÓGICA DI FUNCIONAMIENTO y de PROGRAMACIÓN
Mando a distancia MASTER: tiene que utilizarlo sólo personal técnico y permite la programación de finales de carrera
altos, bajos y medios de ambos rollos individualmente (enmascaramientos)
Mando a distancia PILOT: las teclas 1-6 se pueden utilizar para programar ulteriores formatos.
Las teclas -STOP-permiten mover o detener de forma contemporánea dos enmascaramientos (ya programados en la
fábrica).
Antes de empezar a programar los motores del XMASK , es necesario conocer algunas lógicas de funcionamiento para
evitar incomprensiones y problemas durante la ejecución de los procedimientos.
- La secuencia correcta de programación para poder funcionar es:
1º sintonización de los mandos a distancia (ya configurados de fábrica)
2º programación de los finales de carrera máxima y mínima apertura posible de los enmascaramientos (ya configurados
en la fábrica),
3º programación de los formatos, hasta un total de 6 (consulte las variantes de su modelo para saber cuáles se han
configura en la fábrica y cuáles no)
Cada procedimiento de programación está formado por dos puntos, al final de un punto, el operador dispone de 60 seg de
tiempo para iniciar el siguiente, este sistema sirve para evitar ejecutar procedimientos diferentes de los deseados. Por lo
tanto, si el motor no ejecuta exactamente lo que se indica en las instrucciones, espere 60 seg para salir de la
No sacar corriente al motor del enmascaramiento indicado
ESPAÑOL
