6
(_

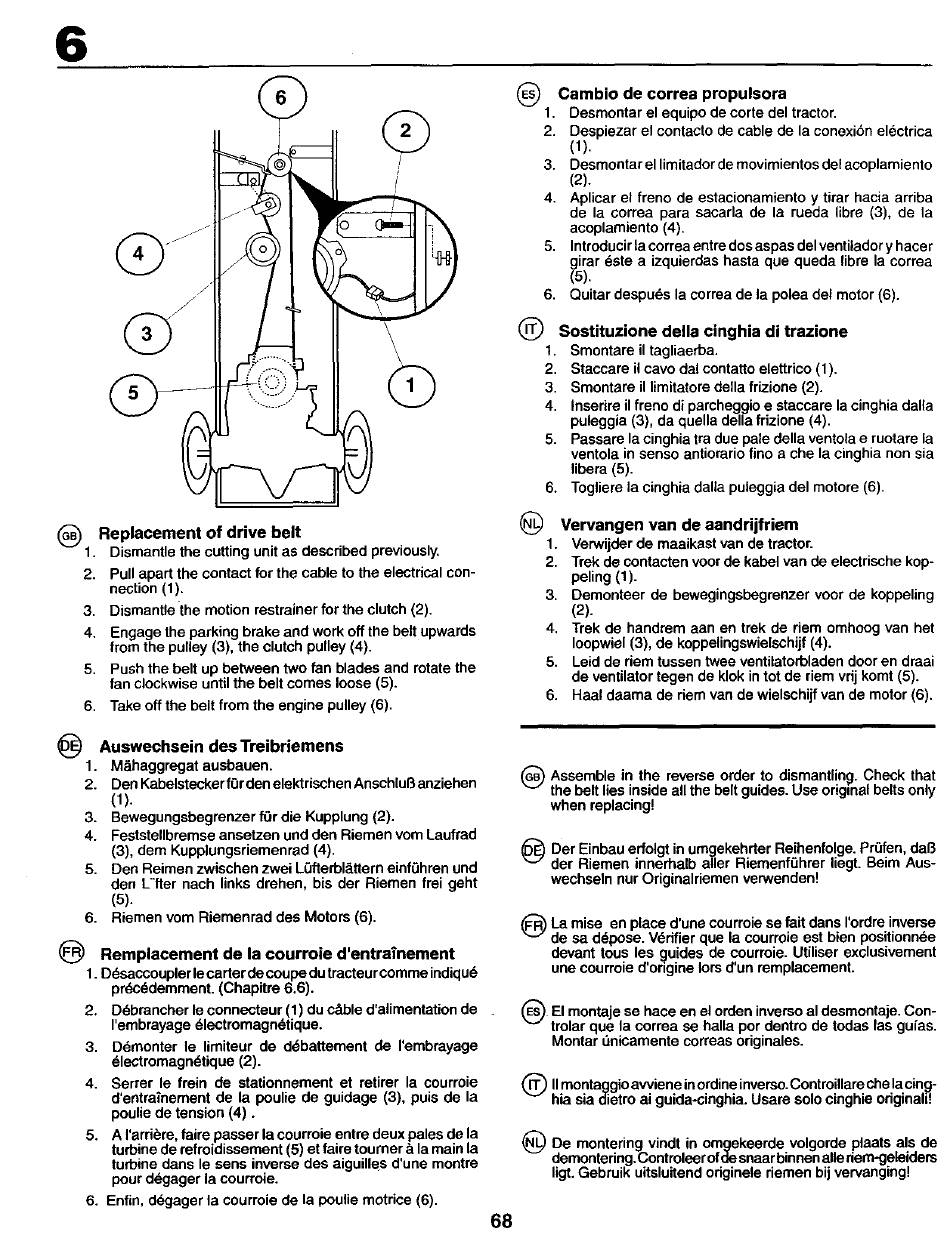

Replacement
of drive belt
1.
Dismantle the cutting unit as described previously.
2.
Pull apart the contact for the cable to the electdcal con-
nection (1).
3.
Dismantlethemotionrestminerfortheclutch(2).
4.
Engage the parking brake and work off the belt upwards
from the pulley (3), the clutch pulley (4).
5.
Push the belt up between two fan blades and rotate the
fan clockwise until the belt comes loose (5).
6. Take off the belt from the engine pulley (6).
(_
Cambio
de correa
propulsora
1. Desmontar el equipo de corte del tractor.
2. Despiezar el contacto de cable de la conexi6n electrica
(1).
3. Desmontar el limitador de movimientos del acoplamiento
(2).
4. Aplicar el frano de estacionamiento y tirar hacia arriba
de la correa para sacarla de la rueda libre (3), de la
acoplamiento (4).
5.
Introducirla correa entre dos aspas del ventilador y hacer
girar _ste a izquierdes hasta que queda libra la correa
(5).
6. Quitar despu_s la correa de la polea del motor (6).
(_
Sostituzione
della cinghia
di trazione
1. Smontare il tagliaerba.
2.
Staccara il cave dal contatto elettrico (1).
3.
Smontare il limitatora della fdzione (2).
4.
Insedre il freno di parcheggio e staccare la cinghia delia
puleggia (3), da quella della frizione (4).
5.
Passare la cinghia tra due pale della ventola e ruotare la
ventola in sense antiorario fine ache la cinghia non sia
libera (5).
6. Togliere la cinghia daUa puleggia del mctore (6).
(_
Vervangen
van de aandrijfriem
1. Verwijder de maaikast van de tractor.
2. Trek de contacten veer de kabel van de electdsche kop-
peling (1).
3, Demonteer de bewegingsbegranzer
veer de koppeling
(2).
4. Trek de handram aan en trek de riem omhoog van bet
Ioopwiel (3), de koppelingswielschijf
(4).
5.
Leid de dem tussen twee ventilatorbladen
door en draai
de ventilator tegen de klok in tot de riem vdj komt (5).
6.
Haal daama de dem van de wielschijf van de motor (6).
_)
des Treibriemens
Auswechsein
1. M&haggregat ausbauen.
2.
Den Kabelstecker for den elektrischen Anschlu8 anziehen
(1).
3.
Bewegungsbegrenzer
fOr die Kupplung (2).
4.
Feststellbremse ansetzen und den Riemen vom Laufrad
(3), dem Kupplungsriemenrad
(4).
5.
Den Reimen zwischen zwei L=3fterbl_.ttern einfl3hren und
den L-fter nach links drehen, bis der Riemen frei geht
(5).
6.
Riemen vom Riemenrad des Motors (6).
(_
Remplacement
de la courroie
d'entra_nement
1. Ddsaccoupler le carter de coupe du tracteur comme indiqu6
prdcddemment. (Chapitre 6.6).
2,
Ddbrancher le connecteur (1) du c&ble d'alimentation de
I'embrayage dlectromagn6tique.
3.
Ddmonter le limiteur de d_battement de rembrayage
_lectromagndtique
(2).
4.
Serrer le frein de stationnement et retirer la courroie
d'entrai'nement de la poulie de guidage (3), puis de la
poulie de tension (4).
5.
A rard_ra, faire passer la courroie entre deux pales de la
turbine de rafroidisseraent
(5) et faire toumer & la main la
turbine dans le sens inverse des aiguUles d'une montre
pour degager la courroie.
6. Enfin, degager la courroie de la poulie motrice (6).
(_) Assemble in the reverse order to dismantling. Check that
the belt lies inside all the belt guides. Use original belts only
when replacing!
_Der
Einbau erfolgt in umgekehrter Reihenfolge. Pr_fen, dal3
der Riemen innerhalb aller Riemenfohrer
liegt. Beim Aus-
wechseln nur Originalriemen
verwenden!
(_La
raise en place d'une courroie se fait dens rordre inverse
de sa d_pose. V6dfier que la courroie est bien positionnee
devant tousles _uides de courroie. Utiliser exclusivement
une courroie d'ongine Iors d'un remplacement.
El montaje se hace en el orden inverse al desmontaje. Con-
trolar que la correa se halla per dentro de todas las gu{as.
Montar t}nicamente correas originales.
Q
IImontaggio awienein ordine inverso.Controillareche lacin._-
hia sia dietro ai guida-cinghia. Usaro solo cinghie odginald
(_)
De montering vindt in omgekeerde volgorde plaats als de
demontedng.Controleer ofde snaar binnen alle dem-geleiders
ligt.Gebruik uitsluitend originele riemen bij vervanging!
68
