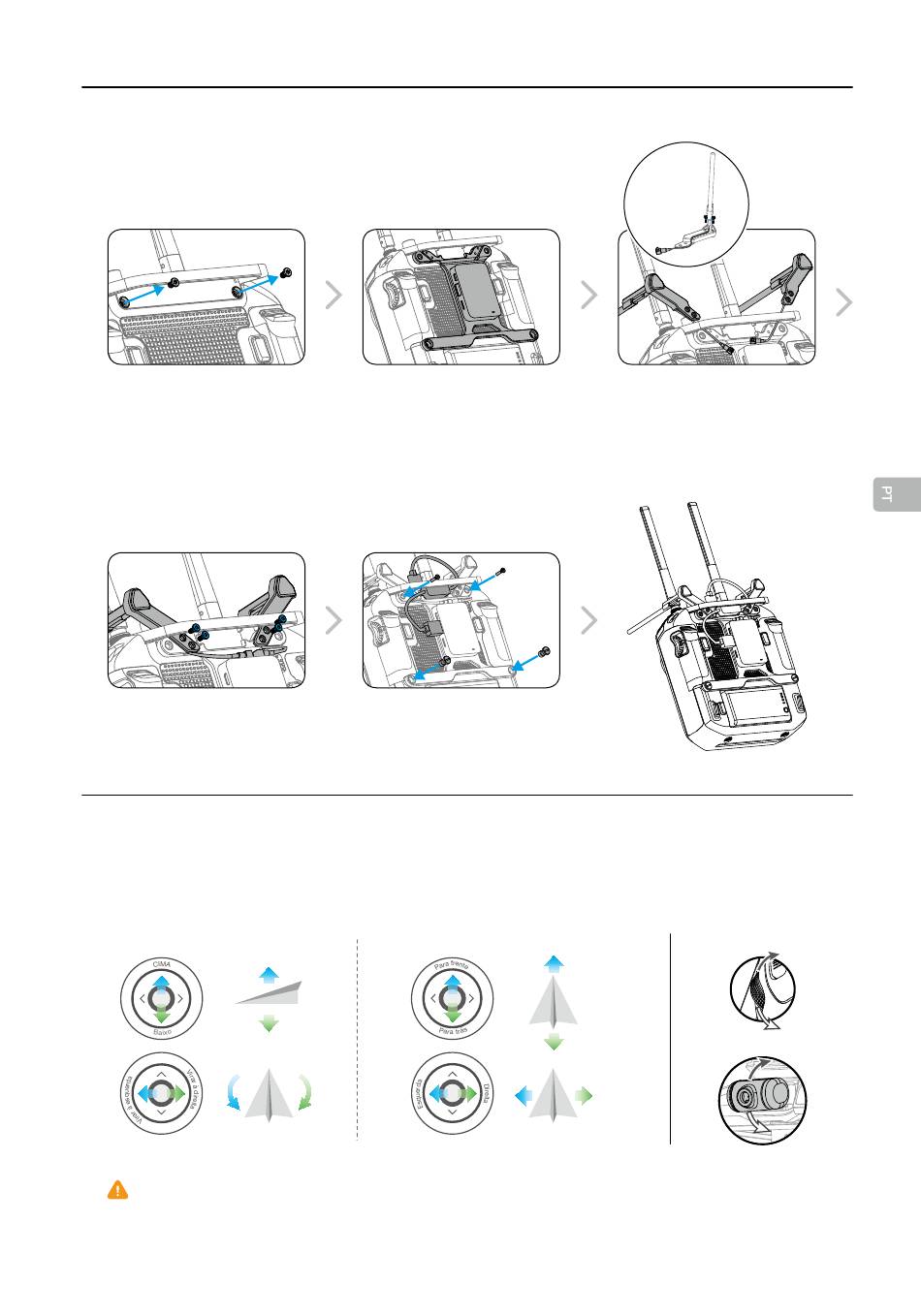

Montagem do Sistema Datalink Pro Air no controle remoto
Para a série M200, monte apenas o Sistema Datalink Pro Air no controle
remoto do M210 RTK.
M3×5
Remova os parafusos.
M2.5×6
Prenda a presilha principal na
placa de montagem e, em seguida,
conecte as antenas no Sistema
Datalink Pro Air.
Uso do controle remoto
O modo do joystick está definido para Modo 2 por padrão. No Modo 2, o joystick esquerdo controla a altitude e a direção da aeronave,
enquanto o joystick direito controla os movimentos para frente, para trás, para a esquerda e para a direita. Para ajustar a câmera FPV,
pressione e segure o botão C2 e gire o botão esquerdo.
Joystick esquerdo
• Para obter mais informações sobre como conectar e usar o controle remoto, consulte o manual do usuário.
• Você pode alterar o modo do joystick e personalizar as funções dos botões C1-C4 e BA-BH no aplicativo DJI GO 4.
Prenda o Sistema Datalink Pro Air
na placa de montagem com a fita
adesiva de dupla face, depois
prenda a placa de montagem na
parte de trás do controle remoto.
M3×12
1/4"
Prenda o módulo CAN Hub na placa
de montagem usando a fita adesiva de
dupla face; depois, prenda a placa de
montagem usando os parafusos.
Joystick direito
M2×8
Incline as antenas do Datalink Pro na
direção das presilhas. As linhas das
antenas devem ficar sobre os sulcos
da placa de montagem em que as
presilhas ficam presas, para impedir
danos às antenas.
Câmera FPV
