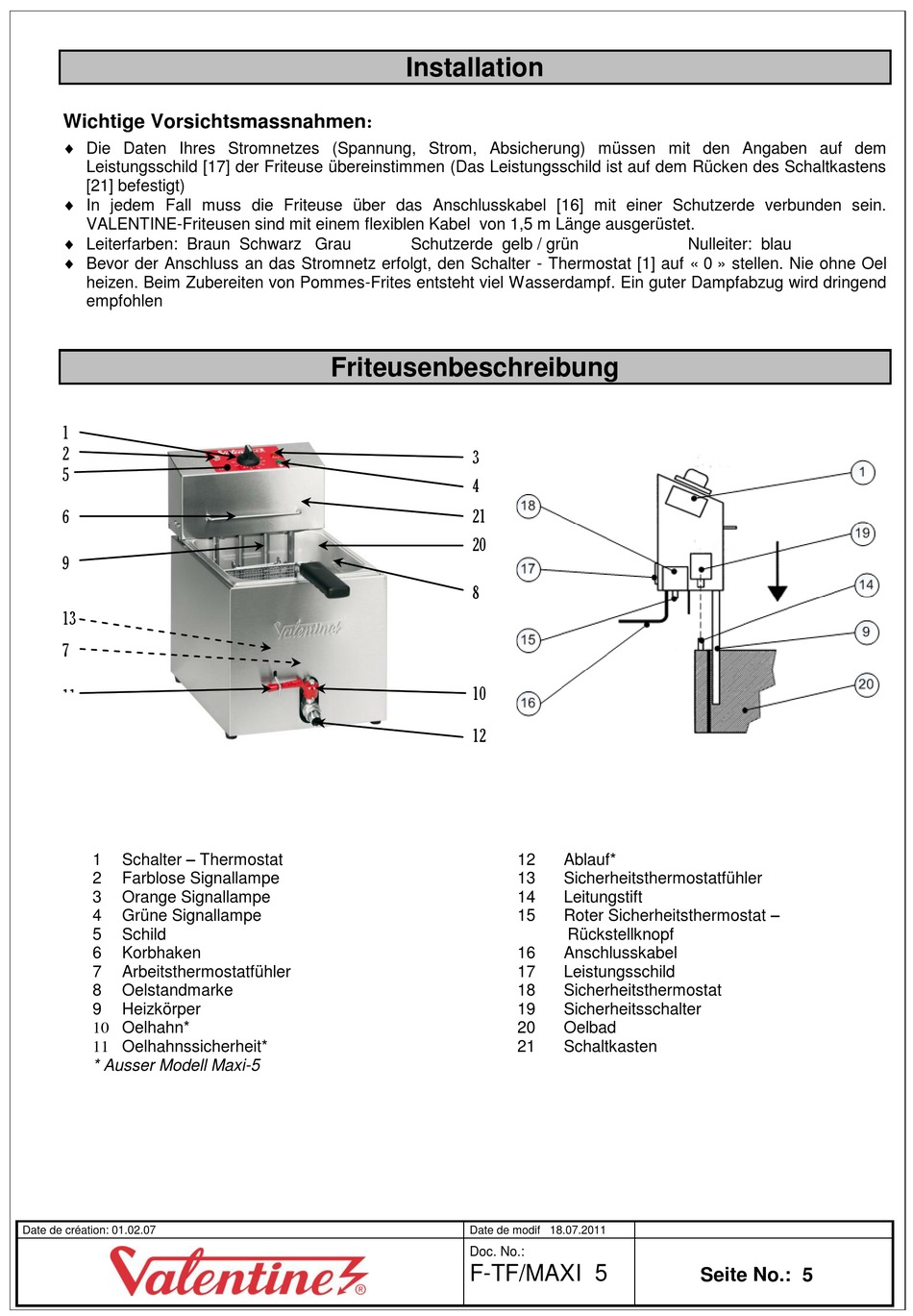

Installation; Wichtige Vorsichtsmassnahmen; Friteusenbeschreibung - Valentine TF Series Handbuch

Wichtige Vorsichtsmassnahmen

 Die Daten Ihres Stromnetzes (Spannung, Strom, Absicherung) müssen mit den Angaben auf dem
Leistungsschild [17] der Friteuse übereinstimmen (Das Leistungsschild ist auf dem Rücken des Schaltkastens
[21] befestigt)
 In jedem Fall muss die Friteuse über das Anschlusskabel [16] mit einer Schutzerde verbunden sein.
VALENTINE-Friteusen sind mit einem flexiblen Kabel von 1,5 m Länge ausgerüstet.
 Leiterfarben: Braun Schwarz Grau
 Bevor der Anschluss an das Stromnetz erfolgt, den Schalter - Thermostat [1] auf « 0 » stellen. Nie ohne Oel
heizen. Beim Zubereiten von Pommes-Frites entsteht viel Wasserdampf. Ein guter Dampfabzug wird dringend
empfohlen
1
2
5
6
9
13
7
11
Schalter – Thermostat
1
2 Farblose Signallampe
3 Orange Signallampe
4 Grüne Signallampe
5 Schild
6 Korbhaken
7 Arbeitsthermostatfühler
8 Oelstandmarke
9 Heizkörper
10 Oelhahn*
11 Oelhahnssicherheit*
* Ausser Modell Maxi-5
Date de création: 01.02.07

Installation

:
Schutzerde gelb / grün

Friteusenbeschreibung

3
4
21
20
8
10
12
S
Date de modif 18.07.2011
Doc. No.:
F-TF/MAXI 5
13
Nulleiter: blau
12 Ablauf*
13 Sicherheitsthermostatfühler
14 Leitungstift
Roter Sicherheitsthermostat –
15
Rückstellknopf
16 Anschlusskabel
17 Leistungsschild
18 Sicherheitsthermostat
19 Sicherheitsschalter
20 Oelbad
21 Schaltkasten
Seite No.: 5
