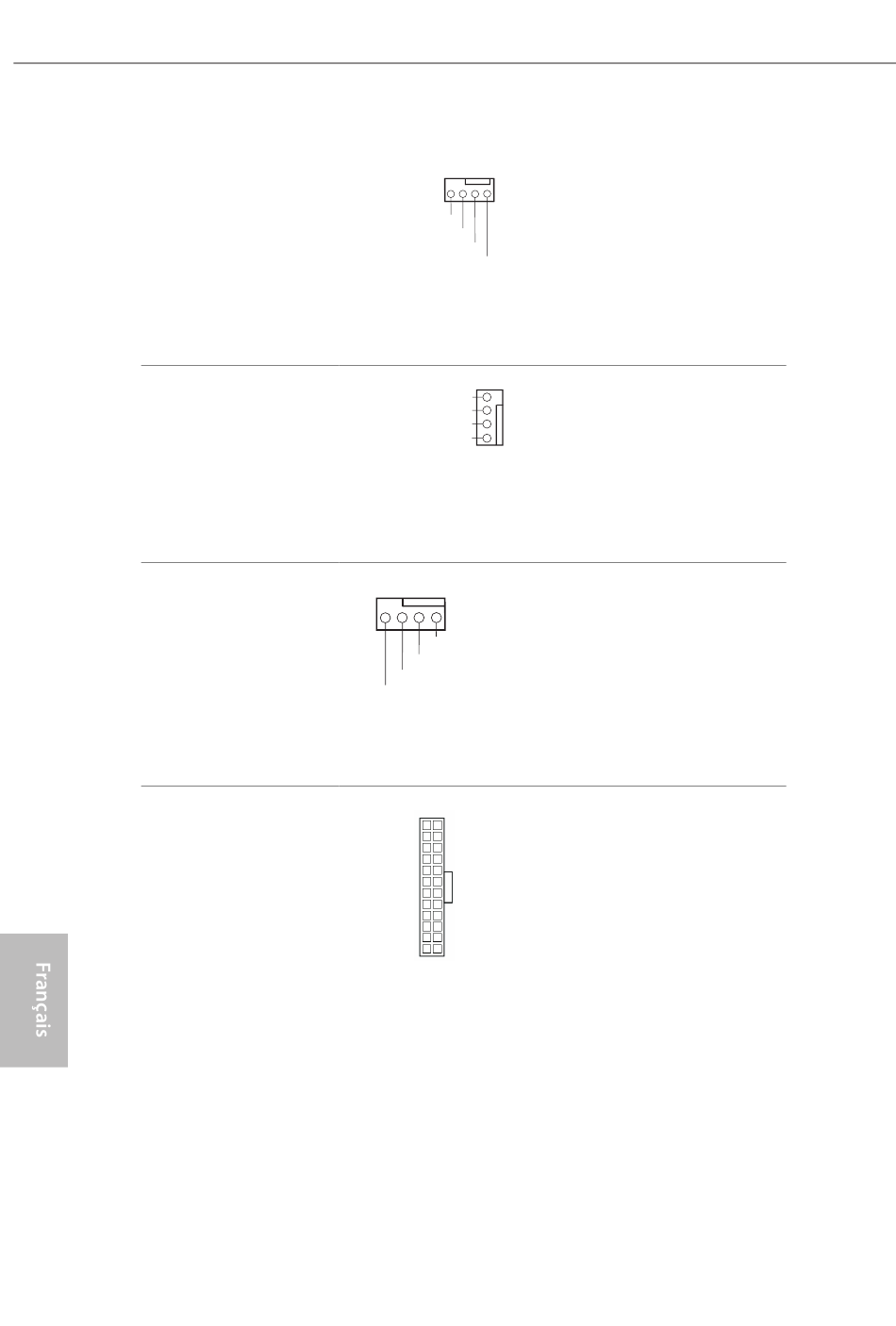

Connecteurs du
ventilateur de châssis/
pompe à eau
(CHA_FAN1/WP à 4
broches)
(voir p.1, No. 4)
Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 9)
Connecteur pour
ventilateur de pompe à eau
du processeur
(CPU_FAN2/WP à 4
broches)
(voir p.1, No. 2)
Connecteur d'alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 7)
54
4
3
2
1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
FAN_SPEED_CONTROL
4
3
FAN_SPEED
FAN_VOLTAGE
2
GND
1
4
3
2
1
GND
FAN_VOLTAGE
CPU_F
AN_SPEED
FAN_SPEED_CONTROL
12
24
1
13
Cette carte mère est dotée d'un
connecteurs pour ventilateur de
châssis à refroidissement par eau
à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour châssis
à 3 broches, veuillez le brancher
sur la Broche 1-3.
Cette carte mère est dotée d'un
connecteur pour ventilateur
de processeur (Quiet Fan) à 4
broches. Si vous envisagez de
connecter un ventilateur de
processeur à 3 broches, veuillez le
brancher sur la broche 1-3.
Cette carte mère est dotée d'un
connecteur pour ventilateur de
processeur à refroidissement par
eau à 4 broches. Si vous envisagez
de connecter un ventilateur
de refroidisseur d'eau pour
processeur à 3 broches, veuillez le
brancher sur la Broche 1-3.
Cette carte mère est dotée d'un
connecteur d'alimentation
ATX à 24 broches. Pour utiliser
une alimentation ATX à 20
broches, veuillez effectuer les
branchements sur la Broche 1 et
la Broche 13.
