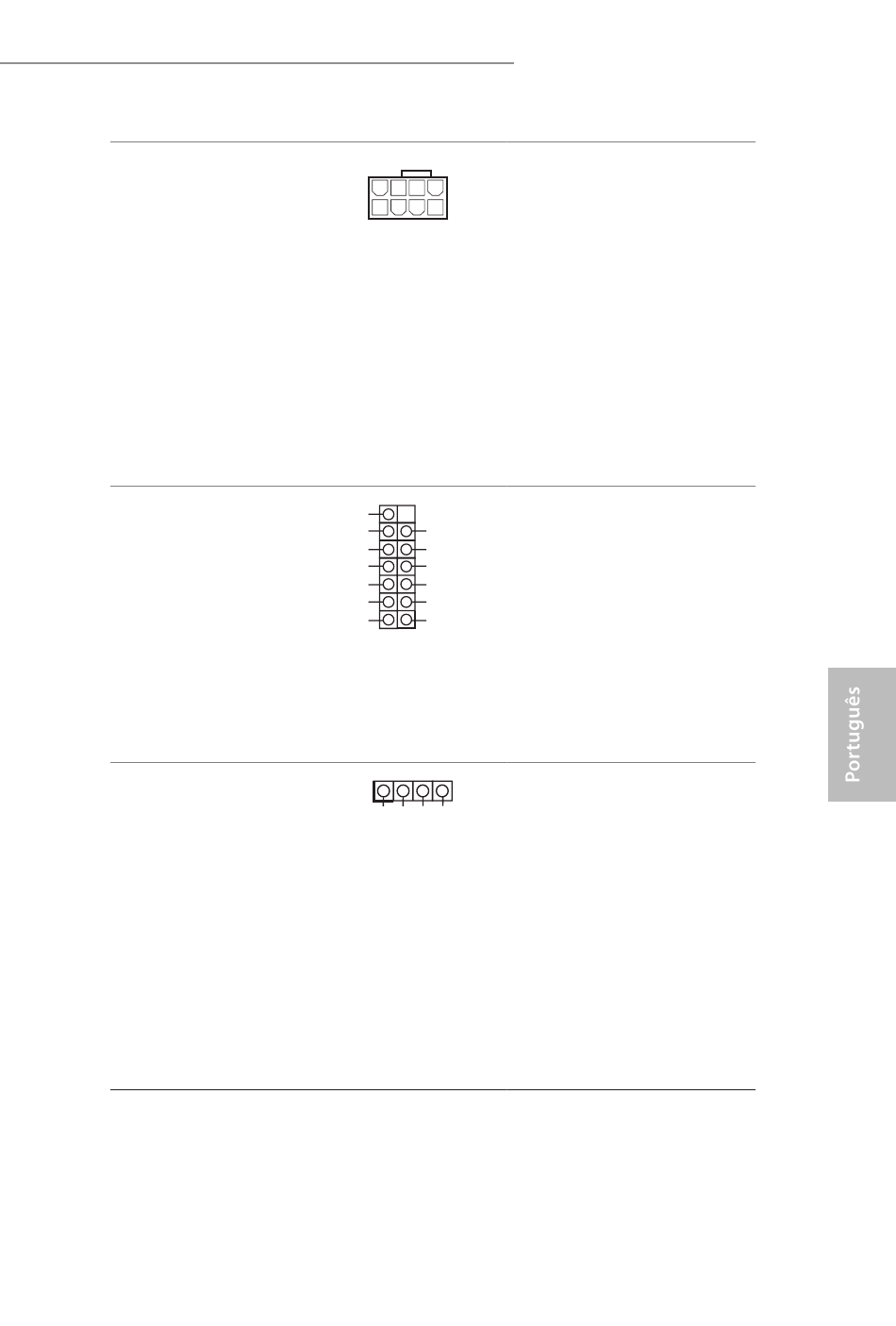

Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 1)
Plataforma SPI TPM
(SPI_TPM_J1 de 13 pinos)
(ver p.1, N.º 17)
Cabeçote de LED RGB
(RGB_HEADER1 de 4
pinos)
(ver p.1, N.º 3)
8
5
4
1
TPM_PIRQ
RST#
SPI_TPM_CS#
SPI_MOSI
GND
CLK
RSMRST#
Dummy
SPI_MISO
+3.3V
SPI_CS0
SPI_DQ3
SPI_DQ2
1
1
12V G R
B
X570 Phantom Gaming-ITX/TB3
Esta placa-mãe inclui um
conector de alimentação de 12V
ATX de 8 pinos. Para utilizar
uma fonte de alimentação ATX
de 4 pinos, introduza-a no Pino 1
e Pino 5.
*Aviso: Certifique-se que o cabo
de força conectado é para o
CPU e não para a placa gráfica.
Não ligue o cabo de força PCIe
a este conector.
Este conector suporta um sistema
com SPI Módulo de Plataforma
Confiável (TPM), que pode
armazenar com segurança chaves,
certificados digitais, senhas e
dados. Um sistema TPM também
ajuda a melhorar a segurança
de rede, a proteger identidades
digitais e a garantir a integridade
da plataforma.
Este Cabeçote RGB é usado para
conectar o cabo de extensão
de LED RGB que permite aos
usuários escolher entre vários
efeitos de iluminação LED.
Atenção: Nunca instale o cabo
RGB LED na orientação errada;
caso contrário, o cabo pode ser
danificado.
* Consulte a página 31 para obter
mais informações sobre esta
plataforma.
103
