Raccordement Électrique - Duravit Inipi Montageanleitung

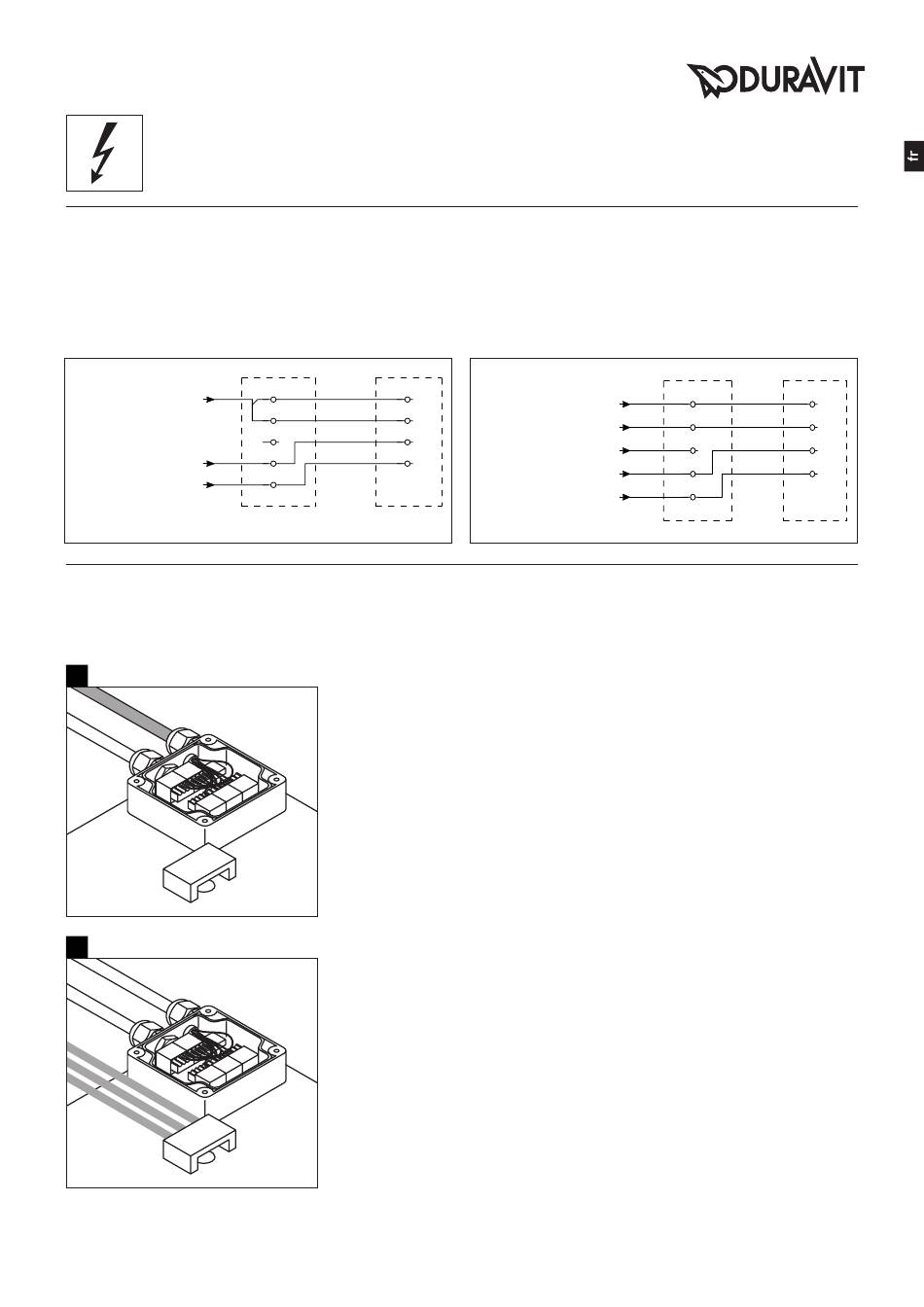

Raccordement électrique
Tension
Puissance nominale max.
Disjoncteur
RCD
Interrupteur principal
220-240V 1PH N PE
50/60Hz
max. 4,8kW
/
delay fuse protection 25A
separate residual-current circuit
breaker (IN = 30 mA)
equipotential bonding
is recommended
/
/
1-Phase
Raccorder le sauna, réaliser liaison équipotentielle
I
II
220-240V 50/60Hz
4,8 kW
I = 25 A
N
I = 30 mA
N
power supply box
mainboard
L1 L1
L2 L2
L3 N
N PE
PE
> Raccorder à travers la boîte de dérivation (selon schéma mono ou biphasé).
> Réaliser liaison équipotentielle entre le circuit principal
et relier le sauna.
220-240V / 380-415V 2PH N PE
50/60Hz
max. 4,8kW
/
delay fuse protection 2x16A
separate residual-current circuit
/
breaker (IN = 30 mA)
equipotential /
bonding is recommended
/
/
2-Phase
power supply box
mainboard
L1 L1
L2 L2
L3 N
N PE
PE
SAUNA_M_Inipi/13.04.10
9
