Duravit Inipi Montageanleitung Seite 15

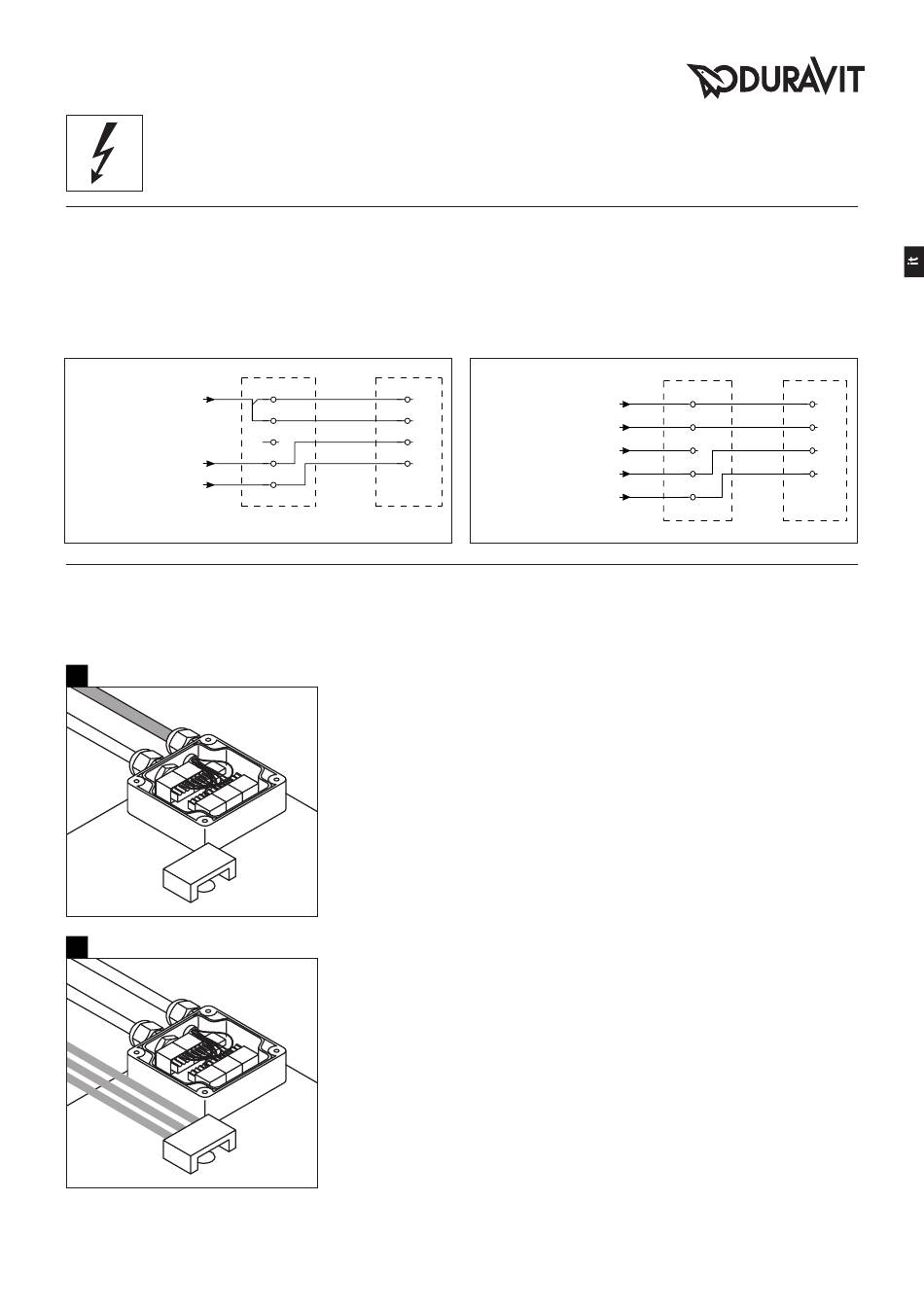

Raccordement électrique
Tensione
Potenza nominale max.
Interruttore magnetotermico I
RCD
Interruttore generale onnipolare
220-240V 1PH N PE
50/60Hz
max. 4,8kW
/
delay fuse protection 25A
separate residual-current circuit
breaker (IN = 30 mA)
equipotential bonding
is recommended
/
/
1-Phase
Collegare la sauna, realizzare la messa a terra
I
II
220-240V 50/60Hz
4,8 kW
= 25 A
N
I = 30 mA
N
power supply box
mainboard
L1 L1
L2 L2
L3 N
N PE
PE
> Collegare il cavo di alimentazione alla scatola di allacciamento (ved. fig.
"Fase 1" o "Fase 2").
> Collegare il cavo di messa a terra della casa
con la messa a terra della sauna.
220-240V / 380-415V 2PH N PE
50/60Hz
max. 4,8kW
/
delay fuse protection 2x16A
separate residual-current circuit
/
breaker (IN = 30 mA)
equipotential /
bonding is recommended
/
/
2-Phase
power supply box
mainboard
L1 L1
L2 L2
L3 N
N PE
PE
SAUNA_M_Inipi/13.04.10
15
