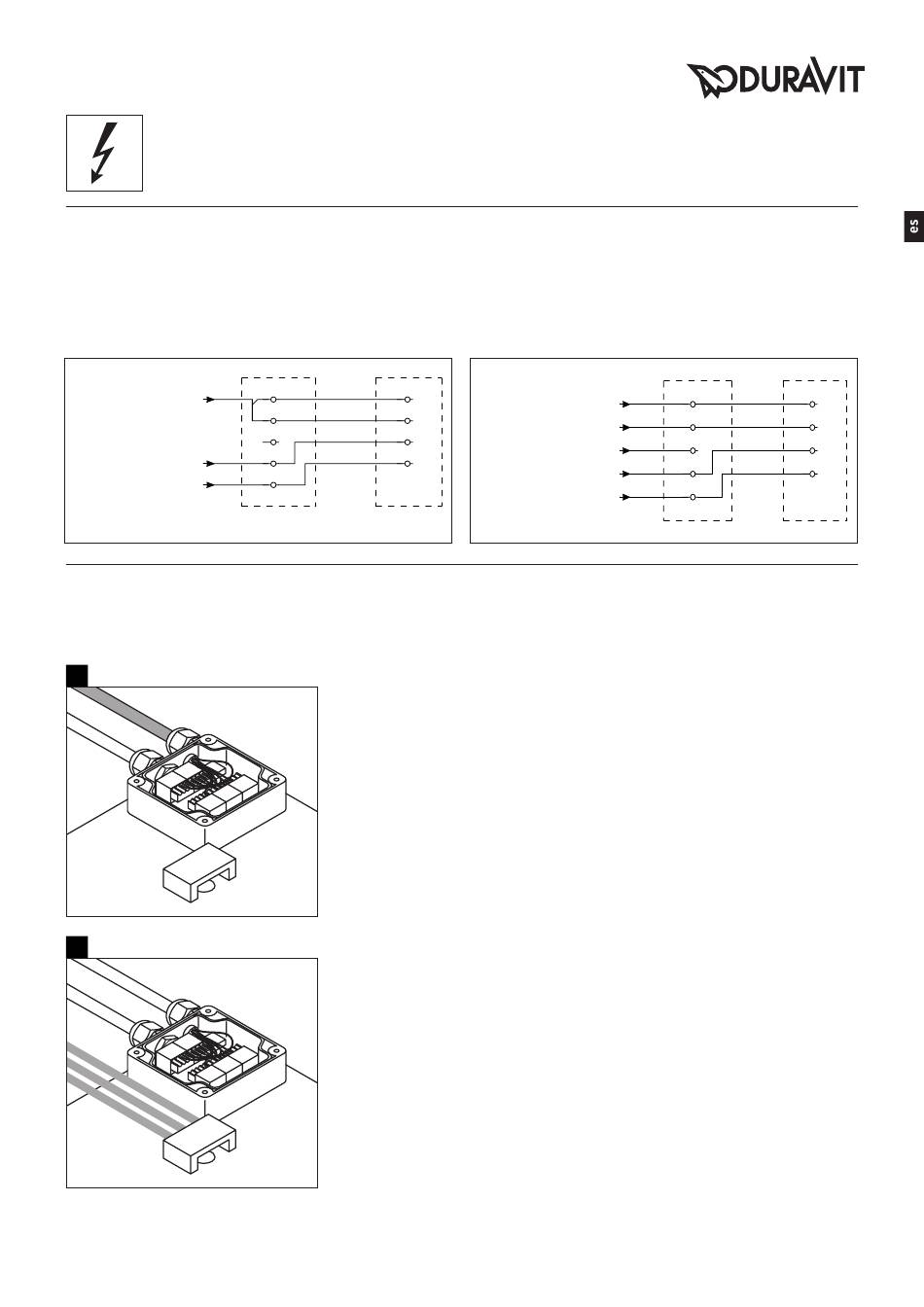

Instalación Electrica - Duravit Inipi Montageanleitung

Instalación electrica
Voltaje
Potencia nominal máxima
Fusible automático
RCD
Interruptor principal omnipolar
220-240V 1PH N PE
50/60Hz
max. 4,8kW
/
delay fuse protection 25A
separate residual-current circuit
breaker (IN = 30 mA)
equipotential bonding
is recommended
/
/
1-Phase
Conectar la sauna, efectuar la conexión equipotencial
I
II
220-240V 50/60Hz
4,8 kW
I = 25 A
N
I = 30 mA
N
power supply box
mainboard
L1 L1
L2 L2
L3 N
N PE
PE
> conectar la alimentación al enchufe (mire ilustr. „1-fase" o „2-fases").
> conectar la línea de conexión equipotencial de la casa
con la conexión equipotencial de la sauna
220-240V / 380-415V 2PH N PE
50/60Hz
max. 4,8kW
/
delay fuse protection 2x16A
separate residual-current circuit
/
breaker (IN = 30 mA)
equipotential /
bonding is recommended
/
/
2-Phase
power supply box
mainboard
L1 L1
L2 L2
L3 N
N PE
PE
