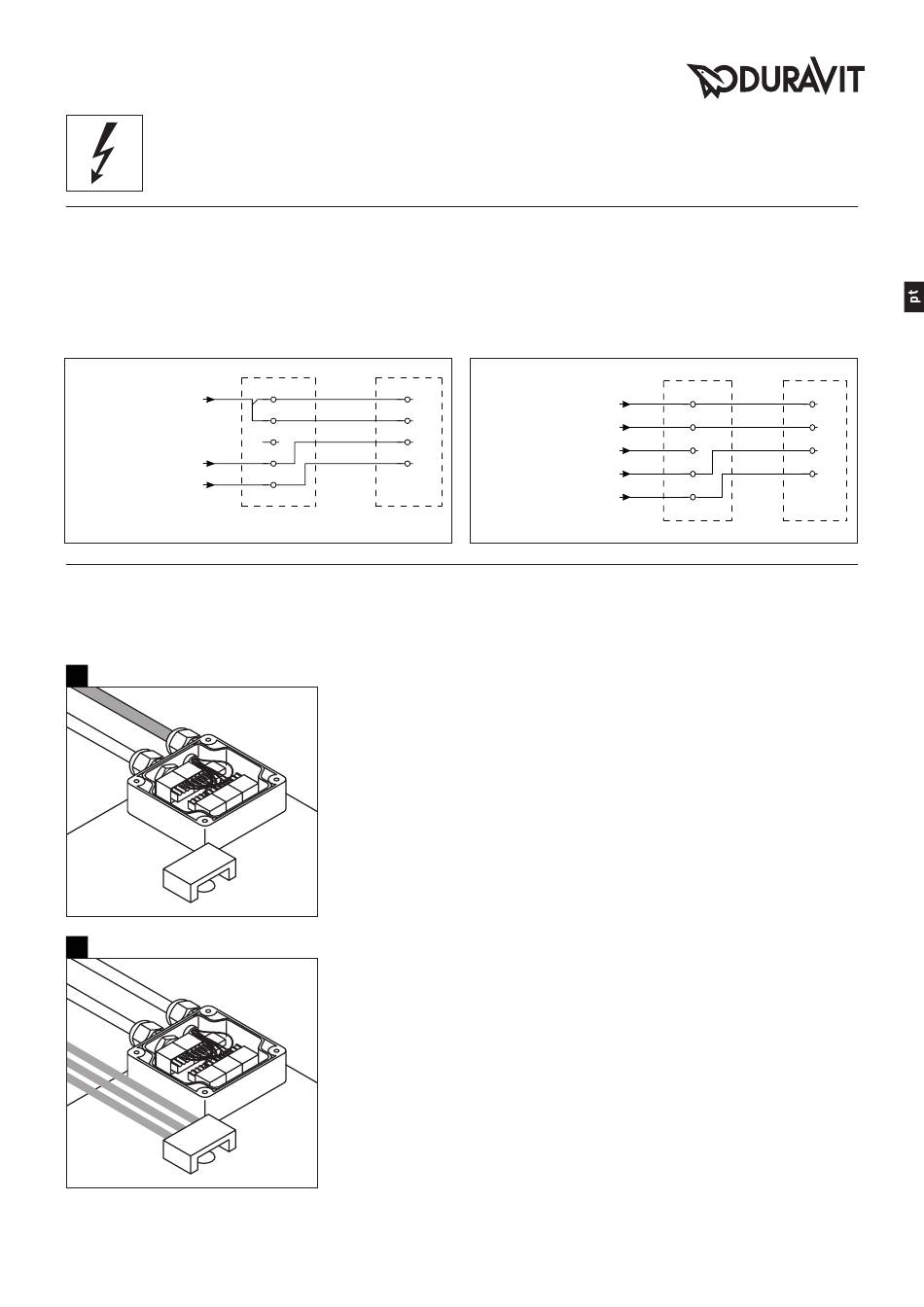

Instalação Eléctrica - Duravit Inipi Montageanleitung

Instalação eléctrica
Voltagem
Potência máxima
Protecção dos fusíveis
RCD
Disjuntor autónomo
220-240V 1PH N PE
50/60Hz
max. 4,8kW
/
delay fuse protection 25A
separate residual-current circuit
breaker (IN = 30 mA)
equipotential bonding
is recommended
/
/
1-Phase
Ligue o cabo da unidade de controlo e do fio terra equipotencial
I
II
220-240V 50/60Hz
4,8 kW
I = 25 A
N
I = 30 mA
N
power supply box
mainboard
L1 L1
L2 L2
L3 N
N PE
PE
> Ligue o cabo eléctrico à caixa principal (1 fase ou 2 fases).
> Ligue os fios terra equipotenciais de estrutura
ao ponto de ligação da sauna.
220-240V / 380-415V 2PH N PE
50/60Hz
max. 4,8kW
/
delay fuse protection 2x16A
separate residual-current circuit
/
breaker (IN = 30 mA)
equipotential /
bonding is recommended
/
/
2-Phase
power supply box
mainboard
L1 L1
L2 L2
L3 N
N PE
PE
SAUNA_M_Inipi/13.04.10
17
