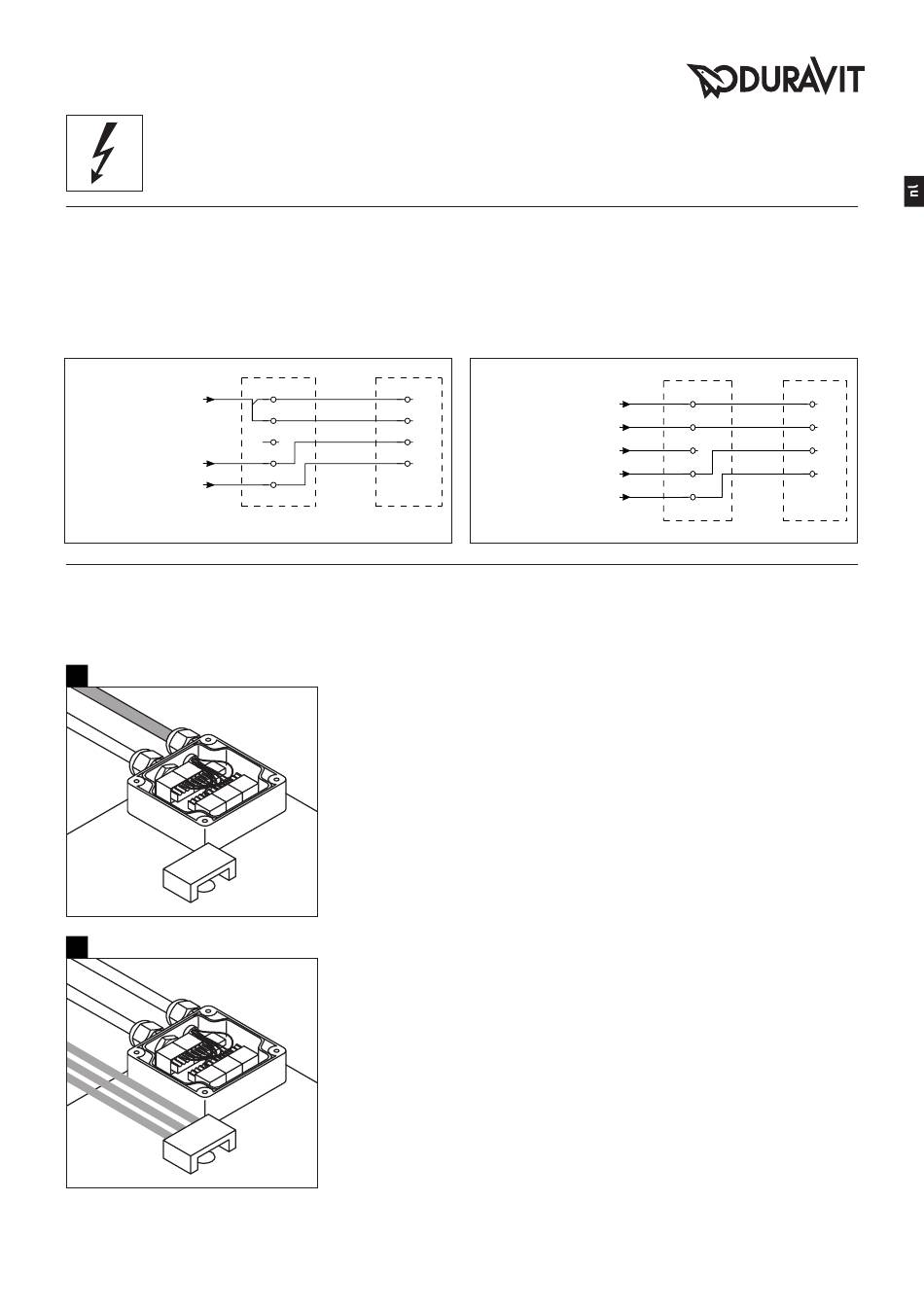

Elektrische installatie

Spanning 220-240V 50/60Hz
Max. vermogen 4,8 kW
Zekering I = 25 A
N
RCD I = 30 mA
N
Meerpolig afschermende hoofdschakelaar
220-240V 1PH N PE
50/60Hz
max. 4,8kW
/
delay fuse protection 25A
separate residual-current circuit
breaker (IN = 30 mA)
equipotential bonding
is recommended
/
/
1-Phase
Sauna aansluiten, verbinding met de aardingskoppeling maken
I
II
power supply box
mainboard
L1 L1
L2 L2
L3 N
N PE
PE
> Elektrische voedingskabel aan de box voor de elektrische voeding aanslui-
ten ( >> zie afb. „1-Fase" of „2-Fases").
> Aardingskabel van het huis
met de aardingskoppeling van de sauna verbinden.
220-240V / 380-415V 2PH N PE
50/60Hz
max. 4,8kW
/
delay fuse protection 2x16A
separate residual-current circuit
/
breaker (IN = 30 mA)
equipotential /
bonding is recommended
/
/
2-Phase
power supply box
mainboard
L1 L1
L2 L2
L3 N
N PE
PE
