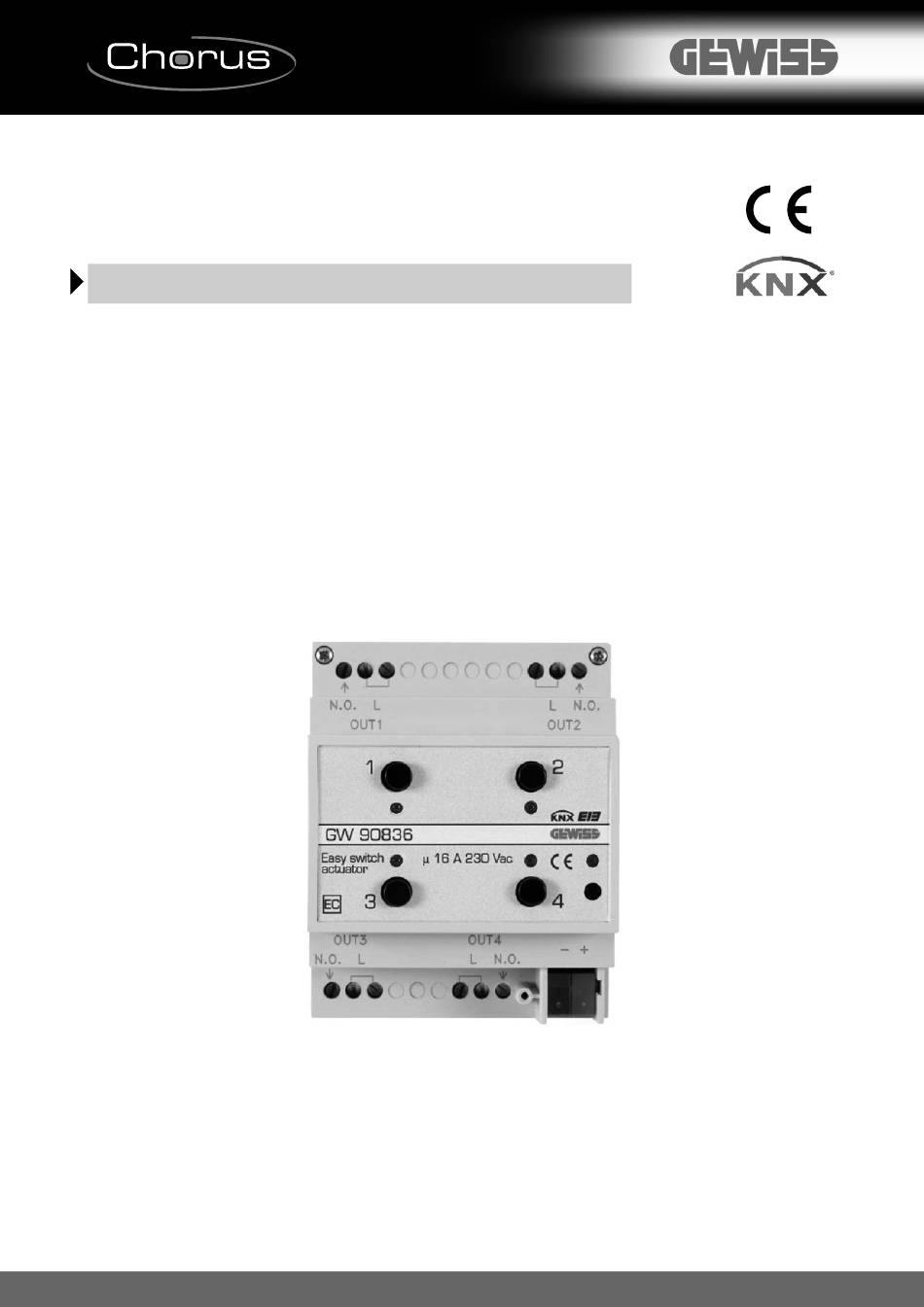

- Seite 1 4 channel 16 A Easy Actuator - DIN rail Actionneur 4 canaux 16 A Easy - sur rail DIN Actuador de 4 canales 16 A Easy - de guía DIN 4-Kanal Antrieb 16 A Easy - für DIN-Hutschiene GW 90 836...
- Seite 2 Uscita relè 1 - Output relay 1 - Sortie relais 1 - Salida relé 1 - Relaisausgang 1 Uscita relè 2 - Output relay 2 - Sortie relais 2 - Salida relé 2 - Relaisausgang 2 Pulsante comando locale relè 1 Relay 1 local command button - Bouton de commande local relais 1 - Pulsador mando local de relé...
-
Seite 3: Inhaltsverzeichnis
INDICE pag. AVVERTENZE GENERALI..................DESCRIZIONE GENERALE ..................INSTALLAZIONE....................PROGRAMMAZIONE CON CONFIGURATORE EASY ..........IN SERVIZIO......................12 DATI TECNICI ......................13... -
Seite 4: Avvertenze Generali
L’organizzazione di vendita GEWISS è a disposizione per chiarimenti e informazioni tecniche. Gewiss SpA si riserva il diritto di apportare modifiche al prodotto descritto in questo manuale in qualsiasi momento e senza alcun preavviso. Contenuto della confezione n. -
Seite 5: Descrizione Generale
DESCRIZIONE GENERALE In breve L’Attuatore 4 canali 16 A Easy – da guida DIN permette di attivare/disattivare indipendentemente fino a 4 diversi carichi elettrici attraverso 4 relè da 16 A provvisti di 1 contatto di uscita NA ciascuno. Il comando di commutazione del relè può giungere da dispositivi di comando o sensori del sistema di Home Automation, tramite il bus KNX/EIB, oppure essere generato localmente mediante i pulsanti frontali. - Seite 6 DESCRIZIONE GENERALE Alla ricezione di un comando OFF o all'attivazione di uno scenario comprendente il comando di OFF dell'attuatore il relé viene disattivato e il conteggio annullato. Con il parametro Tempo di preavviso si può abilitare il preavviso allo spegnimento: in questo caso il relè...
-
Seite 7: Installazione
INSTALLAZIONE ATTENZIONE: l’installazione del dispositivo deve essere effettuata esclusivamente da personale qualificato, seguendo la normativa vigente e le linee guida per le installazioni KNX/EIB. Avvertenze per l’installazione KNX/EIB 1. La lunghezza della linea bus tra l’attuatore 4 canali 16 A Easy e l’alimentatore non deve superare i 350 metri. -
Seite 8: Connessioni Elettriche
INSTALLAZIONE Connessioni elettriche ATTENZIONE: disinserire la tensione di rete prima di connettere il dispositivo alla rete elettrica! La figura B mostra lo schema delle connessioni elettriche. 1. Connettere il filo rosso del cavo bus al morsetto rosso (+) del terminale e il filo nero al morsetto nero (-). -
Seite 9: Programmazione Con Configuratore Easy
PROGRAMMAZIONE CON CONFIGURATORE EASY Inizializzazione con Easy Controller 1. Alimentare il dispositivo attraverso il bus. 2. Far acquisire il dispositivo dal sistema con una delle seguenti procedure: • Acquisizione automatica: - selezionare il comando “Cerca/Configura” o “Scansione” del menù “Impianto” •... - Seite 10 PROGRAMMAZIONE CON CONFIGURATORE EASY Parametri di configurazione (Easy) Dopo la creazione della funzione desiderata è possibile configuare i parametri di funzionamento dell’attuatore. I parametri disponibili, in relazione alla funzione realizzata, sono elencati nelle tabelle sotto riportate. Il valore sottolineato indica il valore di default. Funzione: modo temporizzato Parametro: tempo attivazione non attivo...
- Seite 11 PROGRAMMAZIONE CON CONFIGURATORE EASY Funzione: modo temporizzato Parametro: tempo di preavviso nessun preavviso nessun preavviso 15 secondi preavviso 15 secondi prima della disattivazione del relè 30 secondi preavviso 30 secondi prima della disattivazione del relè 1 minuto preavviso 1 minuto prima della disattivazione del relè...
-
Seite 12: In Servizio
IN SERVIZIO Uso del pulsante di comando locale I pulsanti di comando locale (figura A) consentono di effettuare la commutazione ciclica ON/OFF, invertendo lo stato del relè ad ogni loro pressione. Nel caso in cui sia attivo un comando prioritario, i comandi locali non sono eseguiti. ATTENZIONE: i pulsanti di comando locale sono funzionanti solo se è... -
Seite 13: Dati Tecnici
DATI TECNICI Comunicazione Bus KNX/EIB Alimentazione Tramite bus KNX/EIB, 29 V dc SELV Cavo bus KNX/EIB TP1 Assorbimento corrente dal bus 10 mA max Elementi di comando 1 tasto miniatura di programmazione 4 pulsanti di comando locale dei relè Elementi di visualizzazione 1 LED rosso di programmazione 4 LED verdi di segnalazione stato uscita Elementi di attuazione... - Seite 15 CONTENTS page GENERAL INFORMATION ..................16 GENERAL DESCRIPTION ..................17 INSTALLATION ...................... 19 PROGRAMMING WITH THE EASY CONTROLLER........... 21 IN SERVICE ......................24 TECHNICAL DATA ....................25...
-
Seite 16: General Information
The GEWISS sales organisation is at your disposal for clarifications and technical information. Gewiss SpA reserves the right to make changes to the product described in this manual at any time and without giving any notice. Pack content n. -
Seite 17: General Description
GENERAL DESCRIPTION To summarize The 4 channel 16 A Easy Actuator – DIN rail allows you to individually activate/deactivate up to 4 different electrical loads using 4 16 A relays fitted with 1 NO output contact each. The relay switching command can be given by Home Automation control or sensor devices using the KNX/EIB bus, or it can be generated locally using the front buttons. - Seite 18 GENERAL DESCRIPTION The relay is deactivated and the counter is reset when it receives an OFF command or a scene is activated which includes the OFF command by the actuator. The Prewarning Time parameter can enable the switch off warning signal: In this case the relay opens briefly (the light goes off for a second) when the time set on the parameter remains before the timer is due to switch off.
-
Seite 19: Installation
INSTALLATION WARNING: the installation of the device must be exclusively done by qualified personnel, following the regulations in force and the guidelines for KNX/EIB installations. Warnings for KNX/EIB installations 1. The length of the bus line between the 4 channel 16 A Easy actuator and the power supply unit must not exceed 350 metres. -
Seite 20: Electrical Connections
INSTALLATION Electrical connections WARNING: cut off mains power before connecting the device to the electricity mains! Figure B shows the electrical connections diagram. 1. Connect the bus cable’s red wire to the terminal’s red connector (+) and the black wire to the black connector (-). -
Seite 21: Programming With The Easy Controller
PROGRAMMING WITH THE EASY CONTROLLER Initialization with the Easy Controller 1. Power up the device through the bus. 2. Have the system acquire the device with one of the following procedures: • Automatic acquisition: - select the “Search/Config.” or “Scan Range” command in the "System" menu. •... - Seite 22 PROGRAMMING WITH THE EASY CONTROLLER Configuration parameters (Easy) After creating the required function the actuator’s operating parameters can be set. The parameters available, in relation to the function created, are listed in the following table. The underlined value is the default value. Function: timer mode Parameter: activation time not active...
- Seite 23 PROGRAMMING WITH THE EASY CONTROLLER Function: timer mode Parameter: prewarning time no warning No warning, 15 seconds warning 15 seconds before the relay is deactivated; 30 seconds warning 30 seconds before the relay is deactivated; 1 minute warning 1 minute before the relay is deactivated...
-
Seite 24: In Service
IN SERVICE Using the local command buttons The local command buttons (figure A) are used to perform the ON/OFF cyclical switching, inverting the relay status each time they are pressed. Local commands are not executed if a priority command is active. WARNING: the local command buttons are enabled only when the BUS power is available. -
Seite 25: Technical Data
TECHNICAL DATA Communication Bus KNX/EIB Power Supply By KNX/EIB, 29 V dc SELV bus Bus cable KNX/EIB TP1 Bus current consumption 10 mA max Control elements 1 mini programming key, 4 relay local command buttons Display elements 1 red programming LED and 4 green output status signal LED Actuator elements 4 NO 16 A relays with potential free contact... - Seite 27 SOMMAIRE page AVERTISSEMENTS GENERAUX ................28 DESCRIPTION GENERALE ................... 29 INSTALLATION ..................... 31 PROGRAMMATION AVEC EASY CONTROLLER ............. 33 EN SERVICE ......................36 DONNEES TECHNIQUES ..................37 Ç...
-
Seite 28: Avertissements Generaux
L’organisation de vente de la Société GEWISS est à votre disposition pour tous éclaircissements et toutes informations techniques. Gewiss SpA se réserve le droit de faire des modifications sur le produit décrit dans ce manuel à n’importe quel moment et sans aucun préavis. -
Seite 29: Description Generale
DESCRIPTION GENERALE En bref L’actionneur 4 canaux 16 A Easy – sur rail DIN permet d’activer / désactiver indépendamment jusqu’à 4 charges électriques différentes, grâce à 4 relais de 16 A munis d’1 contact de sortie NA chaque. La commande de commutation du relais peut arriver de dispositifs de commande ou de capteurs du système de Home Automation, grâce au bus KNX/EIB, ou bien être engendrée localement en appuyant sur les boutons frontaux. - Seite 30 DESCRIPTION GENERALE A la réception d’une commande Arrêt ou à l'activation d'un scénario comprenant la commande Arrêt de l'actionneur, le relais se désactive et le comptage s’annule. Avec le paramètre Temps de préavis, on peut activer le préavis pour extinction : dans ce cas, le relais s’ouvrira brièvement (la lumière s’éteint momentanément) lorsque, à...
-
Seite 31: Installation
INSTALLATION ATTENTION: l’installation du dispositif ne doit être effectuée que par du personnel qualifié, conformément à la réglementation en vigueur et aux lignes directrices pour les installations KNX/EIB. Avertissements pour l’installation KNX/EIB 1. La longueur de la ligne bus entre l’actionneur 4 canaux 16 A Easy et l’alimentateur ne doit pas dépasser 350 mètres. -
Seite 32: Connexions Électriques
INSTALLATION Connexions électriques ATTENTION: débrancher la tension de secteur avant de connecter le dispositif au secteur ! La figure B montre le schéma des connexions électriques. 1. Connecter le fil rouge du câble bus à la borne rouge (+) du terminal, et le fil noir à la borne noire (-). -
Seite 33: Programmation Avec Easy Controller
PROGRAMMATION AVEC EASY CONTROLLER Initialisation avec Easy Controller 1. Alimenter le dispositif avec le bus. 2. Faire charger le dispositif par le système avec une des procédures suivantes : • Acquisition automatique: - sélectionner le commande “Recher/Config.” ou “Scanner” du menu “Installation” •... - Seite 34 PROGRAMMATION AVEC EASY CONTROLLER Paramètres de configuration (Easy) Après avoir créé la fonction désirée, on peut configurer les paramètres de fonctionnement de l’actionneur. Les paramètres disponibles, en rapport avec la fonction réalisée, sont énumérés sur les tableaux ci-dessous. La valeur soulignée indique la valeur par défaut. Fonction : mode timer Paramètre : temps d’activation non activé...
- Seite 35 PROGRAMMATION AVEC EASY CONTROLLER Fonction : mode timer Paramètre : temps de préavis aucun préavis aucun préavis 15 secondes préavis de 15 secondes avant la désactivation du relais 30 secondes préavis de 30 secondes avant la désactivation du relais 1 minute préavis d’1 minute avant la désactivation du relais Ç...
-
Seite 36: En Service
EN SERVICE Utilisation des boutons de commande locale Les boutons de commande locale (figure A) permettent d’effectuer la commutation cyclique Marche/Arrêt, en inversant l’état du relais à chaque pression dudit bouton. Au cas où un contrôle priorit. est activé, les commandes locales ne sont pas exécutées. ATTENTION: les boutons de commande local fonctionnent seulement si il y a la tension de BUS. -
Seite 37: Donnees Techniques
DONNEES TECHNIQUES Communication Bus KNX/EIB Alimentation Avec bus KNX/EIB, 29 V cc SELV Câble bus KNX/EIB TP1 Absorption du courant par le bus 10 mA max. Eléments de commande 1 touche miniature de programmation 4 boutons de commande locale des relais Eléments d’affichage 1 LED rouge de programmation 4 LED vertes de signalisation de l’état de sortie... - Seite 39 ÍNDICE pág. ADVERTENCIAS GENERALES................40 DESCRIPCIÓN GENERAL..................41 INSTALACIÓN......................43 PROGRAMACIÓN CON EASY CONTROLLER ............45 EN SERVICIO......................48 DATOS TÉCNICOS ....................49 Ñ...
-
Seite 40: Advertencias Generales
La organización de venta GEWISS se encuentra a su disposición para informaciones técnicas. Gewiss SpA se reserva el derecho de introducir cambios al producto descrito en este manual en cualquier momento y sin preaviso. Contenido del embalaje n. -
Seite 41: Descripción General
DESCRIPCIÓN GENERAL En breve El actuador de 4 canales 16 A Easy – de guía DIN permite activar/desactivar independientemente hasta 4 cargas eléctricas diferentes mediante 4 relés de 16 A con 1 contacto de salida NA cada uno. El mando de conmutación del relé puede alcanzarse desde dispositivos de mando o sensores del sistema de Home Automation, mediante el bus KNX/EIB, o bien generarse de forma local mediante los pulsadores frontales. - Seite 42 DESCRIPCIÓN GENERAL Al recibir un mando OFF o al activar un escenario que incluya el mando OFF del actuador, el relé se desactiva y se anula el recuento. Con el parámetro Tiempo de preaviso es posible habilitar el preaviso de apagado: en este caso el relé...
-
Seite 43: Instalación
INSTALACIÓN ATENCIÓN: La instalación del dispositivo debe efectuarse exclusivamente por personal cualificado, siguiendo las normativas vigente y las líneas guía para las instalaciones KNX/EIB. Advertencias para la instalación KNX/EIB 1. La longitud de la línea bus entre el actuador de 4 canales 16 A Easy y el alimentador no debe superar los 350 metros. -
Seite 44: Conexiones Eléctricas
INSTALACIÓN Conexiones eléctricas ATENCIÓN: ¡desconectar la tensión de red antes de conectar el dispositivo a la red eléctrica! La figura B muestra el esquema de las conexiones eléctricas. 1. Conectar el cable rojo del cable bus a la borna roja (+) del terminal y el cable negro a la borna negra (-). -
Seite 45: Programación Con Easy Controller
PROGRAMACIÓN CON EASY CONTROLLER Inicialización con Easy Controller 1. Alimentar el dispositivo mediante el bus. 2. Insertar el dispositivo en el sistema con uno de los siguientes procedimientos: • Adquisición automática: - seleccionar el mando “Busca/Config.” o “Exploración” del menú “Instalación”; •... - Seite 46 PROGRAMACIÓN CON EASY CONTROLLER Parámetros de configuración (Easy) Después de la creación de la función deseada es posible configurar los parámetros de funcionamiento del actuador. Los parámetros disponibles, en relación a la función realizada, están indicados en las tablas de abajo. El valor de abajo indica el valor de defecto Función: modo temporizado Parámetro: tiempo activación...
- Seite 47 PROGRAMACIÓN CON EASY CONTROLLER Función: modo temporizado Parámetro: tiempo de preaviso sin preaviso sin preaviso 15 seg. preaviso 15 seg. antes de la desactivación del relé; 30 seg. preaviso 30 seg. antes de la desactivación del relé; 1 min. preaviso 1 min. antes de la desactivación del relé. Ñ...
-
Seite 48: En Servicio
EN SERVICIO Uso de los pulsadores de mando local Los pulsadores de mando local (figura A) permiten realizar la conmutación cíclica ON/OFF, invirtiendo el estado del relé con cada pulsación. En el caso en el que esté activo un mando prioritario, los mandos locales no se efectúan. ATENCIÓN: el pulsador de mando local funciona sólo si la tensión del BUS está... -
Seite 49: Datos Técnicos
DATOS TÉCNICOS Comunicación Bus KNX/EIB Alimentación Mediante bus KNX/EIB, 29 V cc SELV Cable bus KNX/EIB TP1 Absorción corriente desde el bus 10 mA máx Elementos de mando 1 tecla miniatura de programación 4 pulsadores de mando local de los relés Elementos de visualización 1 LED rojo de programación 4 LED verdes de señalización estado salida... - Seite 51 INHALTSVERZEICHNIS Seite ALLGEMEINE HINWEISE ..................52 ALLGEMEINE BESCHREIBUNG ................53 INSTALLATION ..................... 55 PROGRAMMIERUNG MIT EASY CONTROLLER ............. 57 IN BETRIEB ......................60 TECHNISCHE DATEN .................... 61...
-
Seite 52: Allgemeine Hinweise
Wasser erforderlich ist, installiert werden. Die GEWISS Verkaufsabteilung steht für weitergehende Erläuterungen und technische Informationen gerne zur Verfügung. Gewiss SpA behält sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an dem in dieser Bedienungsanleitung beschriebenen Produkt vorzunehmen. Packungsinhalt 1 St. -
Seite 53: Allgemeine Beschreibung
ALLGEMEINE BESCHREIBUNG Kurzbeschreibung Der 4-Kanal Antrieb 16 A Easy - für DIN-Schiene ermöglicht die unabhängige Aktivierung/Deaktivierung von bis zu 4 unterschiedlichen Lasten über 4 Relais mit 16 A mit jeweils 1 Ausgangskontakt NO. Der Schaltbefehl des Relais kann das Gerät über Steuereinrichtungen oder Sensoren des Home Automation-Systems über den Bus KNX/EIB erreichen, oder lokal über die Tasten der Frontblende generiert werden. - Seite 54 ALLGEMEINE BESCHREIBUNG Beim Empfang eines AUS Befehls oder bei der Aktivierung einer Szene mit dem Befehl AUS des Antriebs wird das Relais deaktiviert und die Zählung annulliert. Mit dem Parameter Vorwarnzeit kann die Vorwarnung der Ausschaltung aktiviert werden: In diesem Fall öffnet das Relais kurz (das Licht schaltet sich vorübergehend aus) wenn am Ende der Zeitvorgabe die durch den Parameter definierte Zeit fehlt.
-
Seite 55: Installation
INSTALLATION ACHTUNG: Ausschließlich qualifiziertes Personal darf die Vorrichtung entsprechend den geltenden Richtlinien und Leitfäden für KNX/EIB- Installationen installieren. Hinweise zur Installation KNX/EIB 1. Die Länge der Busleitung zwischen 4-Kanal Antrieb 16 A Easy und Vorschaltgerät darf 350 Meter nicht überschreiten. 2. -
Seite 56: Elektrische Anschlüsse
INSTALLATION Elektrische Anschlüsse ACHTUNG: Die Netzspannung muss abgeschaltet werden, bevor die Vorrichtung an das Stromnetz angeschlossen wird! In der Abbildung B ist das Schema der elektrischen Anschlüsse dargestellt. 1. Den roten Draht des Buskabels an die rote Klemme (+) des Anschlusses und den schwarzen Draht an die schwarze Klemme (-) anschließen. -
Seite 57: Programmierung Mit Easy Controller
PROGRAMMIERUNG MIT EASY CONTROLLER Initialisierung mit Easy Controller 1. Die Vorrichtung über den Bus mit Strom versorgen. 2. Lassen Sie die Vorrichtung vom System mit Hilfe einer der folgenden Vorgehensweisen erfassen: • Automatische Erfassung: - „Such/Konfig.“ oder „Abtastung“ des Menüs „Anlage“ auswählen; •... -
Seite 58: Konfigurationsparameter (Easy)
PROGRAMMIERUNG MIT EASY CONTROLLER Konfigurationsparameter (Easy) Nach der Erstellung der gewünschten Funktion können die Funktionsparameter des Antriebs vorgegeben werden. Die je nach der erstellten Funktion zur Verfügung stehenden Parameter werden in den nachstehenden Tabellen aufgeführt. Der unterstrichene Wert gilt als DefauIt-Wert. Funktion: Zeitfunktion Parameter: Auslösungszeitraum nicht aktiv... - Seite 59 PROGRAMMIERUNG MIT EASY CONTROLLER Funktion: Zeitfunktion Parameter: Vorwarnzeit keine Warnung Keine Warnung 15 Sekunden Vorwarnung 15 Sekunden vor Deaktivierung des Relais 30 Sekunden Vorwarnung 30 Sekunden vor Deaktivierung des Relais 1 Minute Vorwarnung 1 Minute vor Deaktivierung des Relais...
-
Seite 60: In Betrieb
IN BETRIEB Verwendung der lokalen Steuertasten Die lokalen Steuertasten (Abbildung A) ermöglichen das Schalten AN/AUS, mit Umkehr des Relaisstatus bei jedem Drücken. Sollte eine Zwangsführung aktiv sein, werden die lokalen Befehle nicht ausgeführt. ACHTUNG: lokale Taste Steuerung funktionieren nur wenn die Busspannung vorhanden ist. -
Seite 61: Technische Daten
TECHNISCHE DATEN Kommunikation KNX/EIB Bus Stromversorgung über KNX/EIB-Bus, 29 V dc SELV Buskabel KNX/EIB TP1 Stromaufnahme des Bus max. 10 mA Bedienelemente 1 Miniatur-Programmiertaste 4 lokale Bedientasten des Relais Anzeigeelemente 1 rote Programmier-LED 4 grüne LED zur Anzeige des Ausgangszustands Antriebselemente 4 Relais 16 A mit NO Kontakt, spannungsfrei Schaltleistung... - Seite 62 N O T E...
- Seite 63 Cavo bus - Bus cable - Câble bus - Cable bus - Buskabel Conduttore di continuità elettrica - Electrical continuity conductor - Conducteur de continuité électrique - Conductor de continuidad eléctrica - Stromdurchgangsleiter Schermatura - Shielding - Blindage - Blindaje - Abschirmung Connessione dispositivo bus Bus device connection - Connexion dispositif bus - Conexión dispositivo bus...
