3.3 Stativ på baksidan
På baksidan av BLG 12/24 V – 120 A sitter ett utfällbart stativ som kan användas för att ställa upp appara-
ten på ett lämpligt sätt.

3.4 Anslutningskabel

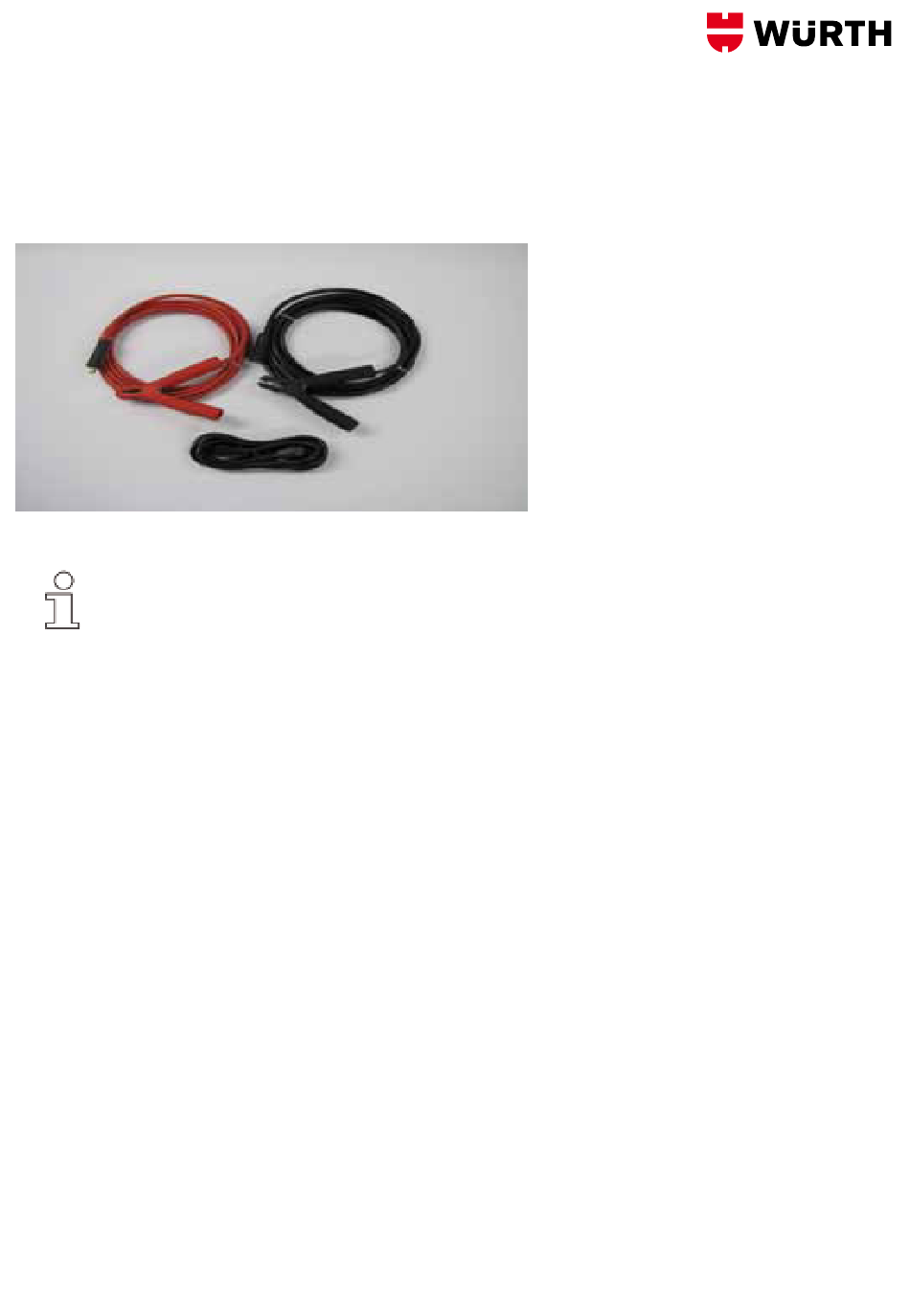

Bild 3: Anslutningskabel
Nätkabel:
Längd: 5 m
 Anslutning:Kallapparatuttag/C13–schuko16A
Laddkabel:
Längd: 5 m
Anslutning: Dinse-stickpropp – laddningsterminaler H600

3.5 Beskrivning av apparaten

Med batteriladdaren BLG 12/24 V – 120 A kan12V-resp.24Vvåtbatterier(blyantimon,blykalcium,EFB)
underhållsfriaAGM-,gel-ochflisbatteriersamtladdningsbaralitiumjonbatterier.
Apparatenkanocksåanvändssomexternspänningsförsörjning(ESF)förmotorfordon.
Batteriladdaren BLG 12/24 V – 120 A harettbordshölje.Kylningskergenomeninternfläkt.Försäkradig
om att laddarens luftningsslits BLG 12/24 V – 120 A inte är övertäckt.
Indikation
PåLC-pekskärmen(1,sebild2,sida265)visaraktuellladdströmochaktuellladdspänningunderladdning.
Lysdioder(LED)visardenaktuellaladdningsstatusenresp.störningen.
Störning/fel(6,sebild2,sida265)
Maximal laddström:
•Batterierkansittamonteratunderladdning,ochbehöverintekopplasfrånfordonet.
•Säkertskyddavfordonselektroniken,eftersomingaström-ellerspänningstopparinträffar.
ESF-drift (extern spänningsförsörjning)
Laddaren arbetar som extern spänningskälla i Support Mode.
De kan mata och styra panelsystem i fordon även utan batteri.
266
vid 12 V: I = 120 A
N
vid 24 V: I = 60 A
N
