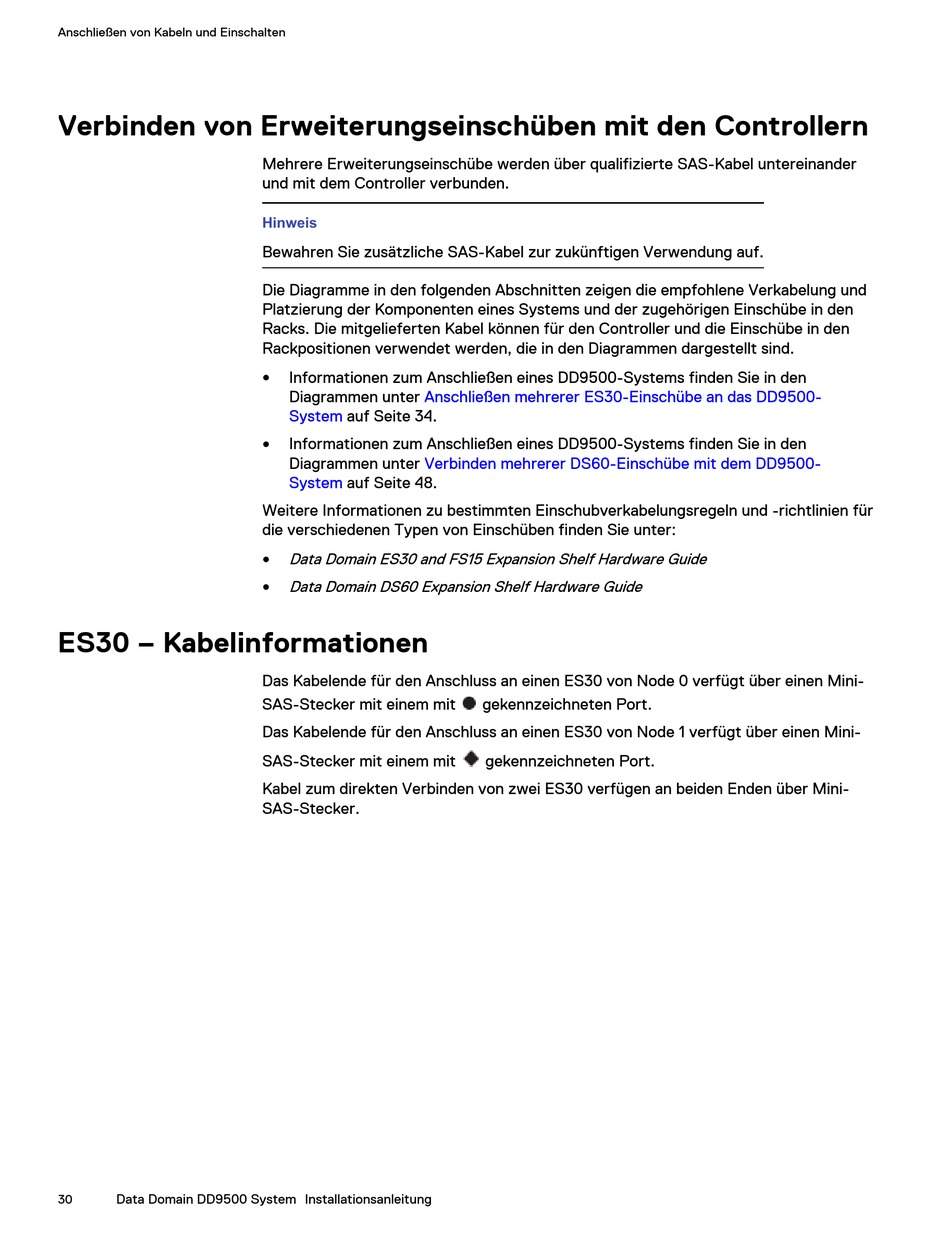

Anschließen von Kabeln und Einschalten
Verbinden von Erweiterungseinschüben mit den Controllern
ES30 – Kabelinformationen
Data Domain DD9500 System Installationsanleitung
30
Mehrere Erweiterungseinschübe werden über qualifizierte SAS-Kabel untereinander
und mit dem Controller verbunden.
Hinweis
Bewahren Sie zusätzliche SAS-Kabel zur zukünftigen Verwendung auf.
Die Diagramme in den folgenden Abschnitten zeigen die empfohlene Verkabelung und
Platzierung der Komponenten eines Systems und der zugehörigen Einschübe in den
Racks. Die mitgelieferten Kabel können für den Controller und die Einschübe in den
Rackpositionen verwendet werden, die in den Diagrammen dargestellt sind.
Informationen zum Anschließen eines DD9500-Systems finden Sie in den
l
Diagrammen unter Anschließen mehrerer ES30-Einschübe an das DD9500-
System auf Seite 34.
Informationen zum Anschließen eines DD9500-Systems finden Sie in den
l
Diagrammen unter Verbinden mehrerer DS60-Einschübe mit dem DD9500-
System auf Seite 48.
Weitere Informationen zu bestimmten Einschubverkabelungsregeln und -richtlinien für
die verschiedenen Typen von Einschüben finden Sie unter:
Data Domain ES30 and FS15 Expansion Shelf Hardware Guide
l
Data Domain DS60 Expansion Shelf Hardware Guide
l
Das Kabelende für den Anschluss an einen ES30 von Node 0 verfügt über einen Mini-
SAS-Stecker mit einem mit
Das Kabelende für den Anschluss an einen ES30 von Node 1 verfügt über einen Mini-
SAS-Stecker mit einem mit
Kabel zum direkten Verbinden von zwei ES30 verfügen an beiden Enden über Mini-
SAS-Stecker.
gekennzeichneten Port.
gekennzeichneten Port.
