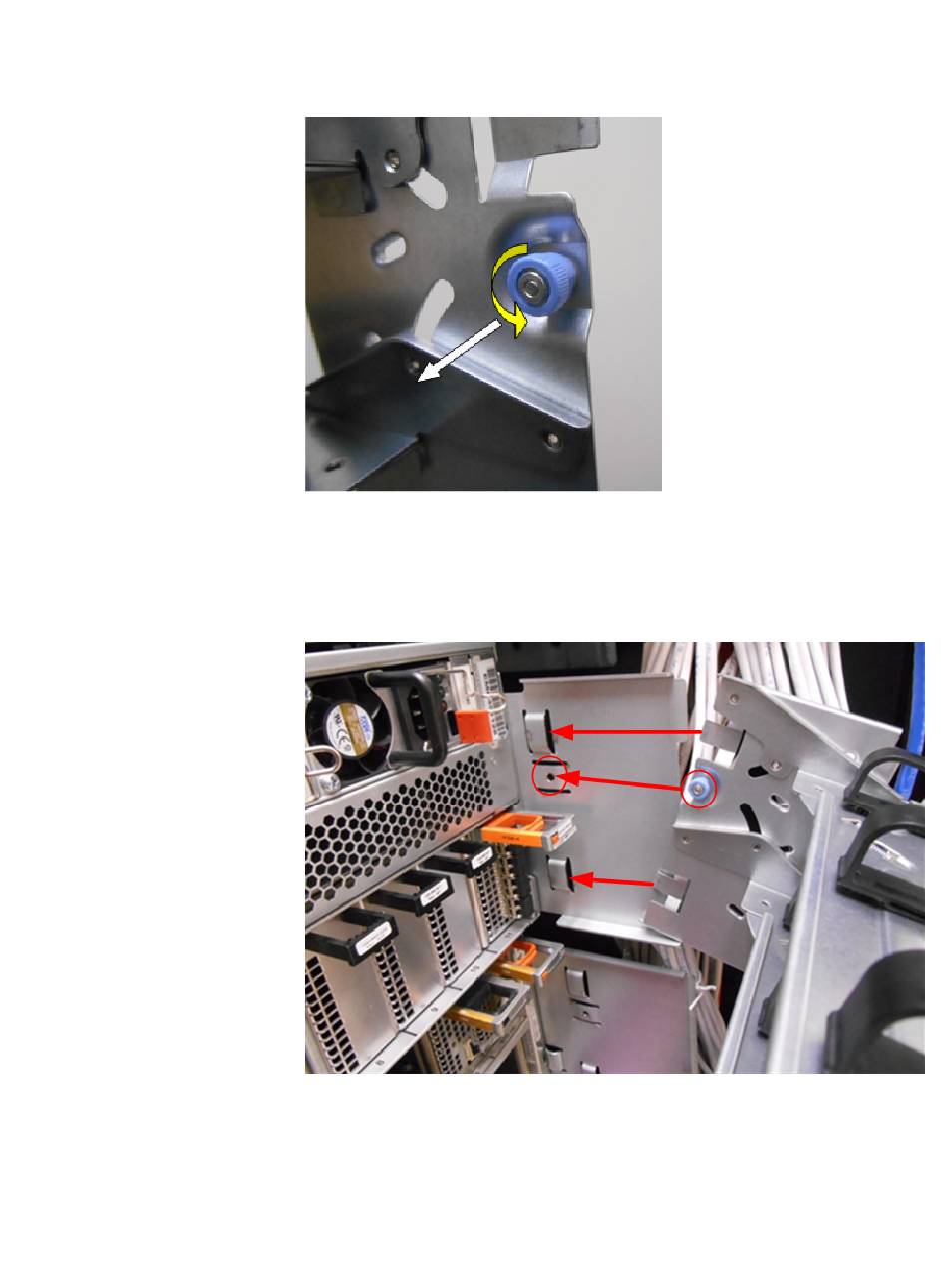

Abbildung 16 Data Domain-CMA, Rückseite innen
4. Die roten Pfeile in der Abbildung kennzeichnen die Schlitze und das Loch zum
Anbringen der CMA in der Data Domain-Schiene. Schieben Sie auf beiden
Seiten die Laschen der CMA in die Schlitze und setzen Sie die blauen Räder in
die Löcher in der Schienenhalterung.
Abbildung 17 Rückseite der Rackmontageschiene
5. Setzen Sie die Kabelmanagement-Komponentengruppe an der Rückseite in die
Rackmontageschienen ein.
6. Wenn die Kabelmanagement-Komponentengruppe sicher in den
Rackmontageschienen befestigt ist, drehen Sie die beiden blauen Räder im bzw.
gegen den Uhrzeigersinn, um die Kabelmanagement-Komponentengruppe in
den Rackmontageschienen zu verriegeln.
