Installieren des Systems im Rack

Montieren der Kabelmanagement-Komponentengruppe

Einbauen der Data Domain-Kabelmanagement-Komponentengruppe

Data Domain DD9500 System Installationsanleitung
24
Eine CMA (Cable Management Assembly, Kabelmanagement-Komponentengruppe)
zum Sortieren der Kabel auf der Rückseite des Systems ist in Racks bereits am
DD9500-System angebracht.
Für am Einsatzort installierte Systeme wird die CMA separat geliefert.
Hinweis
Für Racks anderer Hersteller als Data Domain können die vom Rackhersteller
angebotenen Kabelmanagementprodukte verwendet werden.
Vorgehensweise
1. Nehmen Sie die CMA (Cable Management Assembly, Kabelmanagement-
Komponentengruppe) aus der Verpackung.
2. Die beiden blauen Räder links und rechts an der Rückseite der CMA müssen
seitlich aus den CMA-Halterungen herausgezogen werden, um die CMA in das
Rack einzubauen.

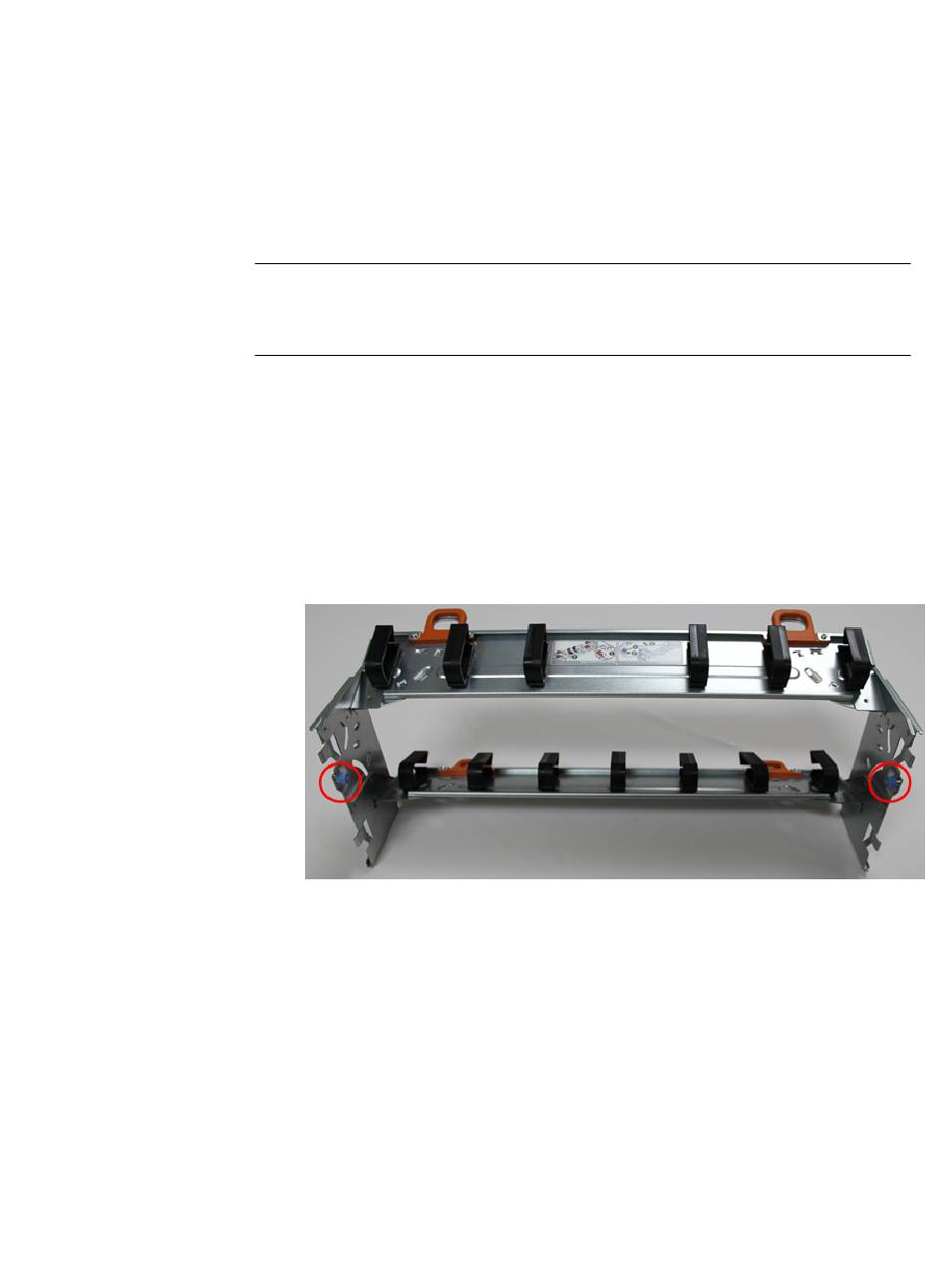

Abbildung 15 Data Domain-CMA, Rückseite
3. Ziehen Sie die beiden blauen Räder in Richtung des weißen Pfeils aus den CMA-
Halterungen heraus (siehe Abbildung) und drehen Sie sie in Richtung des gelben
Pfeils, sodass die Stifte seitlich aus den Halterungen herausragen und in die
Schiene eingesetzt werden können.
