9 Elektrische Anschlüsse
Klemmenbezeichnungen
6
1
5
10

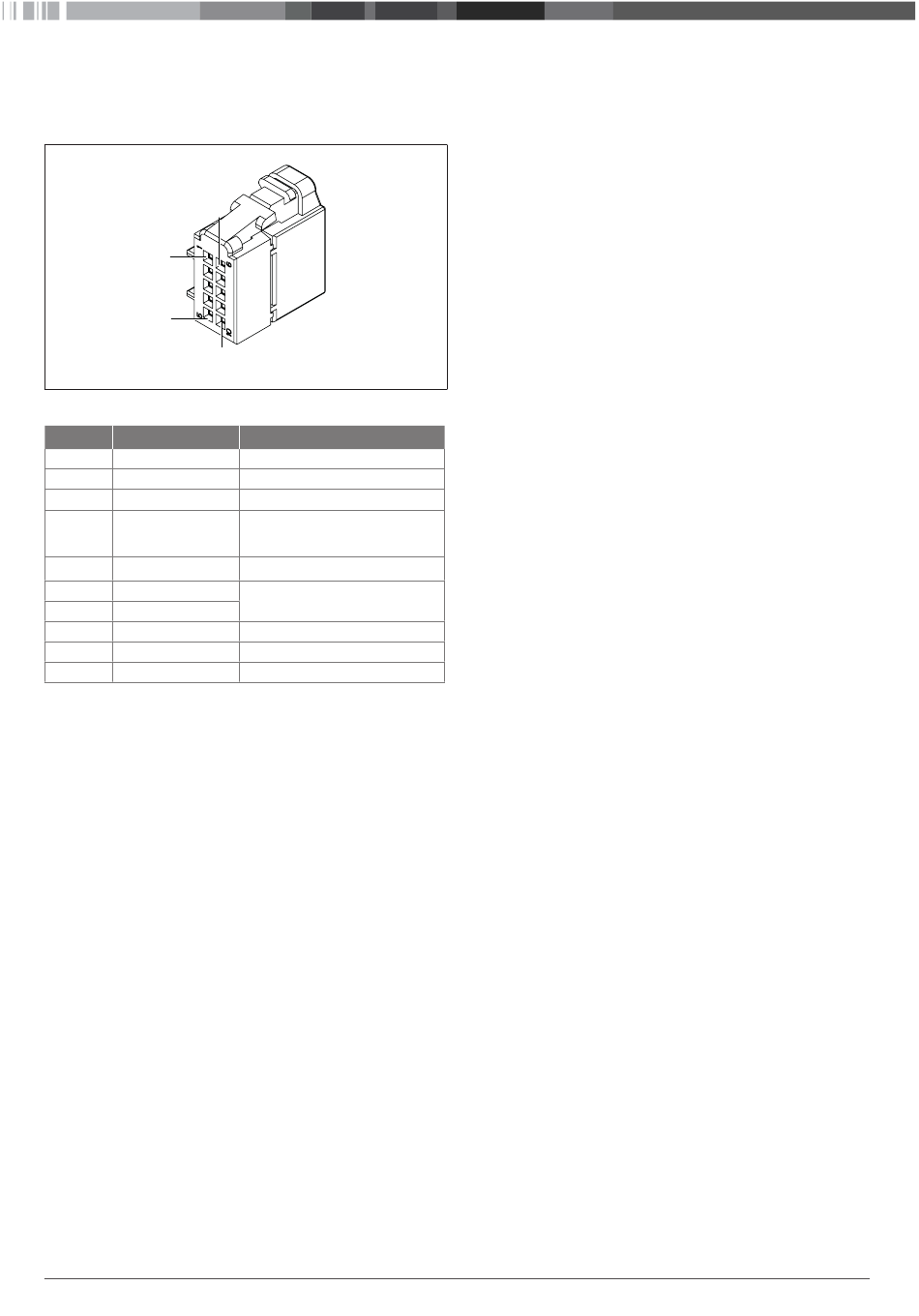

Fig. 18: Stecker Kabelbaum UniControl
Klemme Benennung
1 Klemme 31 (Fahrzeug)
2 W-Bus
3 Schaltausgang
4 Schalteingang
5 Klemme 30 (Fahrzeug)
6 Sollwertgeber -
7 Sollwertgeber +
8 -
9 Klemme 58 (Fahrzeug)
10 Klemme 15 (Fahrzeug)
UniControl
Bemerkung
Batterie -
Datenverbindung zum Heizgerät
Analoges Einschaltsignal zum Heizgerät
Taster, Analog
Einschalten durch kurzzeitiges Massepo-
tential (Klemme 31).
Batterie +
Temperatursollwert (nur für analoge
Luftheizgeräte)
-
Beleuchtung (Armarturenbeleuchtung)
Zündungsplus
