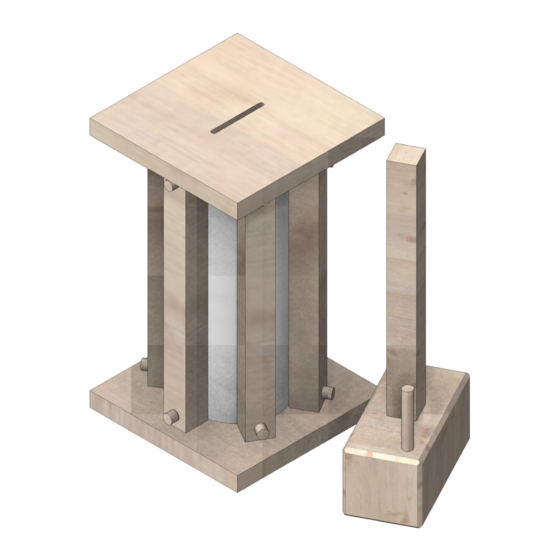

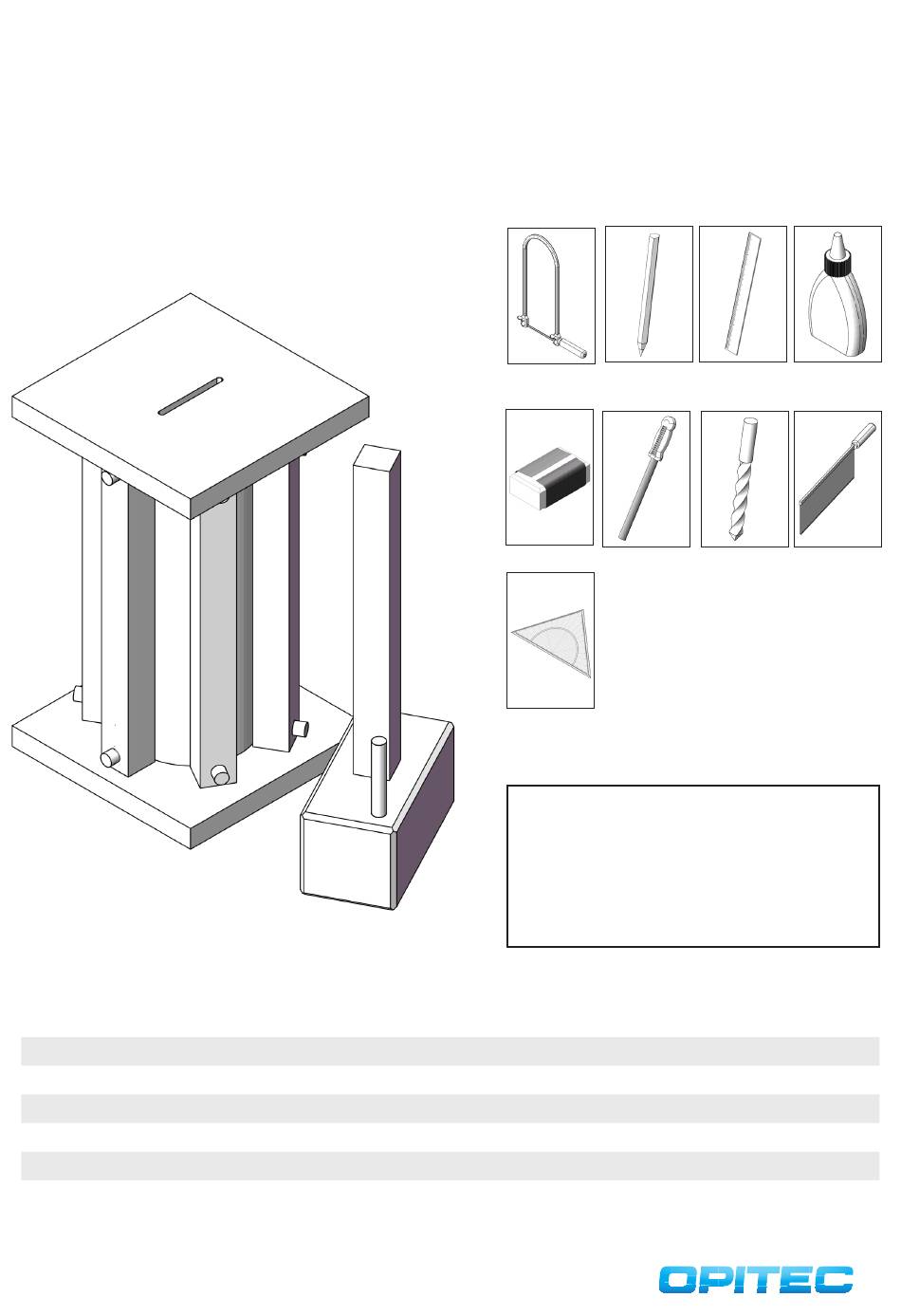

Spardose mit Geheimverschluss
Stückliste
Holzleiste
Rundstab
Hartpapierrohr
Holzrad
Holzleiste
Holzbrett
1
119.734
Benötigtes Werkzeug:
Laubsäge/
Dekupiersäge
Schleifpapier
Geodreieck
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung
Stückzahl
Maße (mm)
7
150x15x15
2
ø6x250
1
250x55
3
ø50
1
75x40x40
2
100x100x10
Bleistift
Werkstattfeile
Hinweis
nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher
Art, sondern um Lehr- und Lernmittel als Unterstützung der päd-
agogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendli-
chen nur unter Anleitung und Aufsicht von sachkundigen Erwach-
senen gebaut und betrieben werden. Für Kinder unter 36 Monaten
nicht geeignet. Erstickungsgefahr!
Bezeichnung
Seitenteile/Hammerstiel
Verschluss/Deko/Verbindung
Dose (Mittelteil)
Bodenplatte & Deckel
Hammerkopf
Bodenplatte & Deckel
Lineal
Holzleim
ø3
ø6
ø10
Bohrer
Feinsäge
Teile-Nr.
1
2
3
4
5
6
Werbung
Verwandte Anleitungen für Opitec 119.734
Inhaltszusammenfassung für Opitec 119.734
- Seite 1 Feinsäge Schleifpapier Geodreieck Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der päd- agogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendli- chen nur unter Anleitung und Aufsicht von sachkundigen Erwach- senen gebaut und betrieben werden.
- Seite 2 Bauanleitung 119.734 Sparsäule mit Geheimverschluss ø6 Auf 6 Stück der Holzleisten (1) an beiden Enden 7mm abmessen und jeweils eine Bohrung ø6mm durchbohren. Die beiden Rundstäbe (2) zur Hand nehmen und wie oben abgebildet 10 Stück mit 20mm, 3 Stück mit 30mm und 1 Stück mit 50mm Länge ablängen.
- Seite 3 Bauanleitung 119.734 Sparsäule mit Geheimverschluss ø3 Aus dem Holzbrett für den Deckel die Öffnung für den Geldeinwurf Das 3. Holzrad (4) wie abgebildet mittig auf die Bodenplatte (6) leimen. herausarbeiten. Hierfür nach Bemaßung die beiden ø 3mm-Bohrungen durchbohren und anschließend das Langloch mit der Laubsäge aussä- gen.
- Seite 4 Bauanleitung 119.734 Sparsäule mit Geheimverschluss Die fertige Dose wie abgebildet auf die Bodenplatte so aufleimen, dass Den Deckel wie abgebildet deckungsgleich zum Boden aufsetzen, so die freien Bohrungen mittig zum Boden ausgerichtet sind. dass der Schlitz zu den freien Bohrungen ausgerichtet ist. Anschlie- ßend die Bohrungen ø...
- Seite 5 Bauanleitung 119.734 Sparsäule mit Geheimverschluss Schablone zum verleimen der Holzleisten auf dem Papprohr M 1:1...
