Comelit 6721W Technisches Handbuch Seite 2

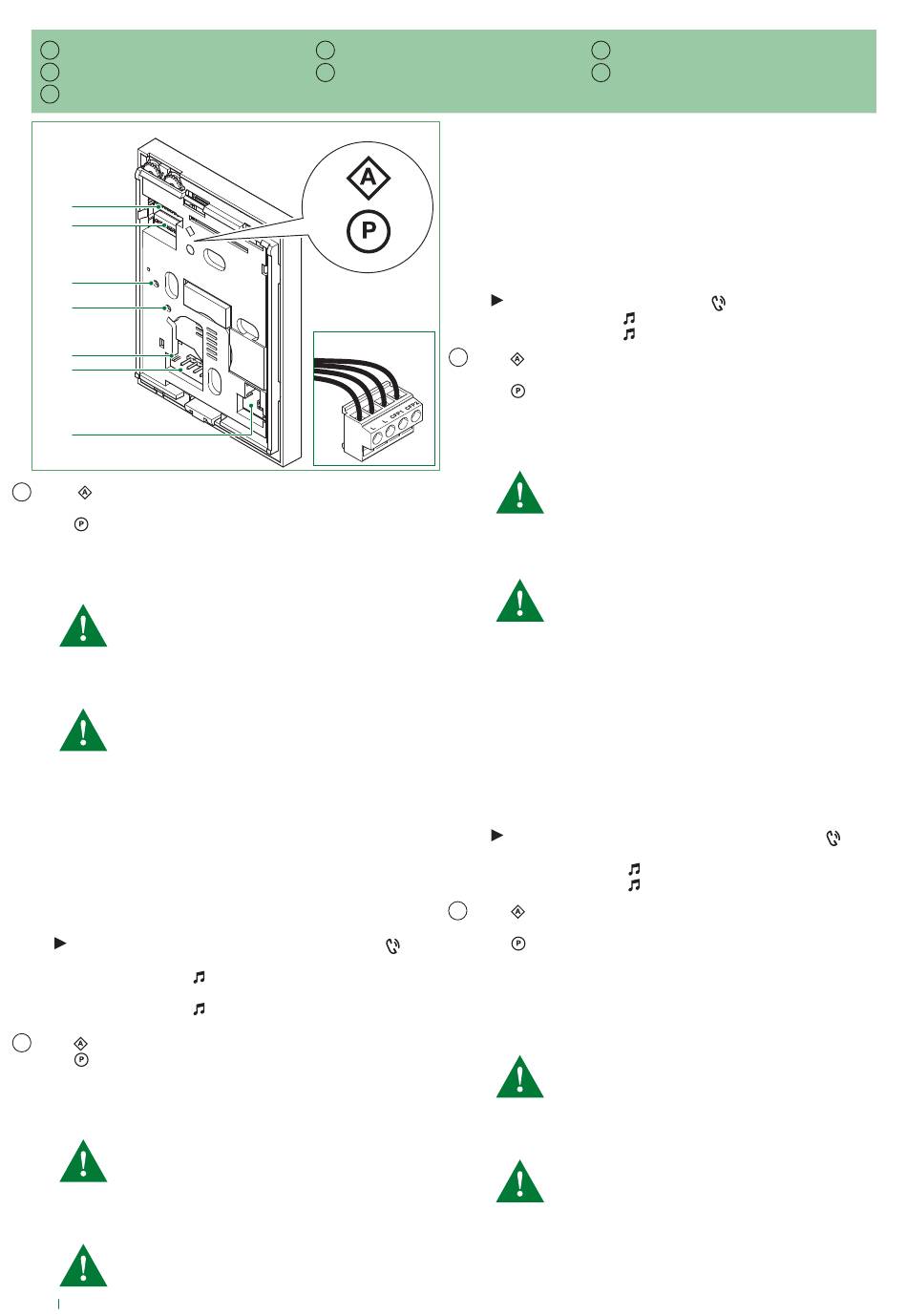

Descrizione monitor
IT
Monitor description
EN
Description moniteur
FR
1
2
3
4
5
6
7
1. S1 Micro-interruttori per impostazione codice utente (vedi
IT
tabella A pag. 5)
2. S2 Micro-interruttori per programmazione pulsanti e funzioni
DIP 1-2-3-4 per programmazione funzioni pulsanti
DIP 5-6 accesso programmazioni
DIP 7 per gestione tensione di alimentazione (vedere schemi e
varianti da pag. 6) default = OFF
Per impianti KIT-2 fili o con Art. 1210 impostare DIP 7
su ON.
DIP 8:
ON monitor secondario
OFF monitor principale (default)
È possibile impostare max 1 monitor principale negli
impianti KIT 2 FILI o con Art. 1210 e max 2 monitor
principali negli impianti con Art. 4888C.
3. Regolazione di fabbrica - NON MODIFICARE!
4. Regolazione di fabbrica - NON MODIFICARE!
5. CV5 Jumper chiusura video
6. Pin per ancoraggio morsettiera
7. Spazio per alloggiamento espansione pulsanti supplementari
(Art. 6734W)
Morsettiera per connessione impianto:
LL Morsetti di connessione linea Bus
CFP1 CFP2 Ingresso chiamata fuori porta
Attivazione/disattivazione modalità risposta automatica
Pressione prolungata sul pulsante attivazione fonica
10 sec
» (ATTIVAZIONE)
FISSA
» (DISATTIVAZIONE)
1. S1 Micro-switches for user code setting (see table on page 5)
EN
2. S2 Micro-switches for programming keys and functions
DIP 1-2-3-4 for key function programming
DIP 5-6 access to programming
DIP 7 for power supply voltage management (see diagrams and
variants on page 6) default = OFF
For systems with 2-wire KIT or Art. 1210, set DIP 7 to ON.
DIP 8:
ON secondary monitor
OFF main monitor (default)
A maximum of 1 main monitor can be set in systems with
2-WIRE KIT or Art. 1210, and 2 main monitors in systems
with Art. 4888C.
2
Beschrijving van de monitor
NL
Beschreibung des Monitors
DE
+ LED fonica con ILLUMINAZIONE
+ LED fonica SPENTO
3. Factory setting - DO NOT CHANGE!
4. Factory setting - DO NOT CHANGE!
5. CV5 Video closing jumper
6. Pin for securing terminal block
7. Space for housing additional keys (Art. 6734W)
Terminal block for system connection:
L L Bus line connection terminals
CFP1 CFP2 Outside door call input
Activation/deactivation automatic answer mode
Press on the audio activation key
» (ACTIVATION)
» (DEACTIVATION)
FR 1. S1 Microswitches pour la programmation du code d'appel (voir
tableau page 5)
2. S2 DIP switches de programmation des boutons et fonctions
DIP 1-2-3-4 de programmation des fonctions des boutons
DIP 5-6 accès à la programmation
DIP 7 de gestion de la tension d'alimentation (voir schémas et
variantes à partir de la page 6) par défaut = OFF
Pour les systèmes KIT-2 fils ou avec l'Art. 1210, régler DIP
7 sur ON.
DIP 8 :
ON moniteur secondaire
OFF moniteur principal (par défaut)
Possibilité de configurer 1 seul moniteur principal sur les
systèmes KIT 2 FILS ou avec l'Art. 1210, et 2 moniteurs
principaux au maximum sur les systèmes équipés de l'Art.
4888C
3. Réglage du fabricant - NE PAS MODIFIER !
4. Réglage du fabricant - NE PAS MODIFIER !
5. CV5 Cavalier fermeture vidéo
6. Pin d'ancrage bornier
7. Espace pour le logement de l'expansion des touches
supplémentaires (Art. 6734W)
Bornier pour la connexion de l'installation :
L L Bornes de connexion ligne Bus
CFP1 CFP2 Entrée de l'appel extérieur
Activation/désactivation modalité de réponse
automatique
Pression prolongée sur la touche d'activation phonie
pendant 10 sec
» (ACTIVATION)
» (DÉSACTIVATION)
1. S1 Microschakelaars voor het programmeren van de
NL
gebruikerscode (zie tabel pag. 5)
2. S2 Microschakelaars voor de programmering van
per
drukknoppen en functies
DIP 1-2-3-4 voor het programmeren van de functies van de
drukknoppen
DIP 5-6 toegang tot de programmeringen
DIP 7 voor het beheer van de voedingsspanning (zie schema's en
varianten vanaf pag. 6) standaard = OFF
Bij KIT-2-draads systemen of met Art.1210 moet DIP 7
worden ingesteld op ON.
DIP 8:
ON secundaire monitor
OFF hoofdmonitor (standaard)
Er kan max. 1 hoofdmonitor worden ingesteld in de
KIT 2-DRAADS systemen of met Art. 1210 en max. 2
hoofdmonitors in systemen met Art. 4888C
3. Fabrieksinstelling - NIET VERANDEREN!
4. Fabrieksinstelling - NIET VERANDEREN!
5. CV5 Jumper voor het afsluiten van het videosignaal
6. Pen voor bevestiging klemmenblok
7. Behuizing voor uitbreiding extra toetsen (Art. 6734W)
Descripción del monitor
ES
Descrição do monitor
PT
for 10 sec
+ audio LED with FIXED ILLUMINATION
+ audio LED OFF
+ LED phonie avec ÉCLAIRAGE FIXE
+ LED phonie ÉTEINT
