Conexión de los cables del
4
Firebox® X

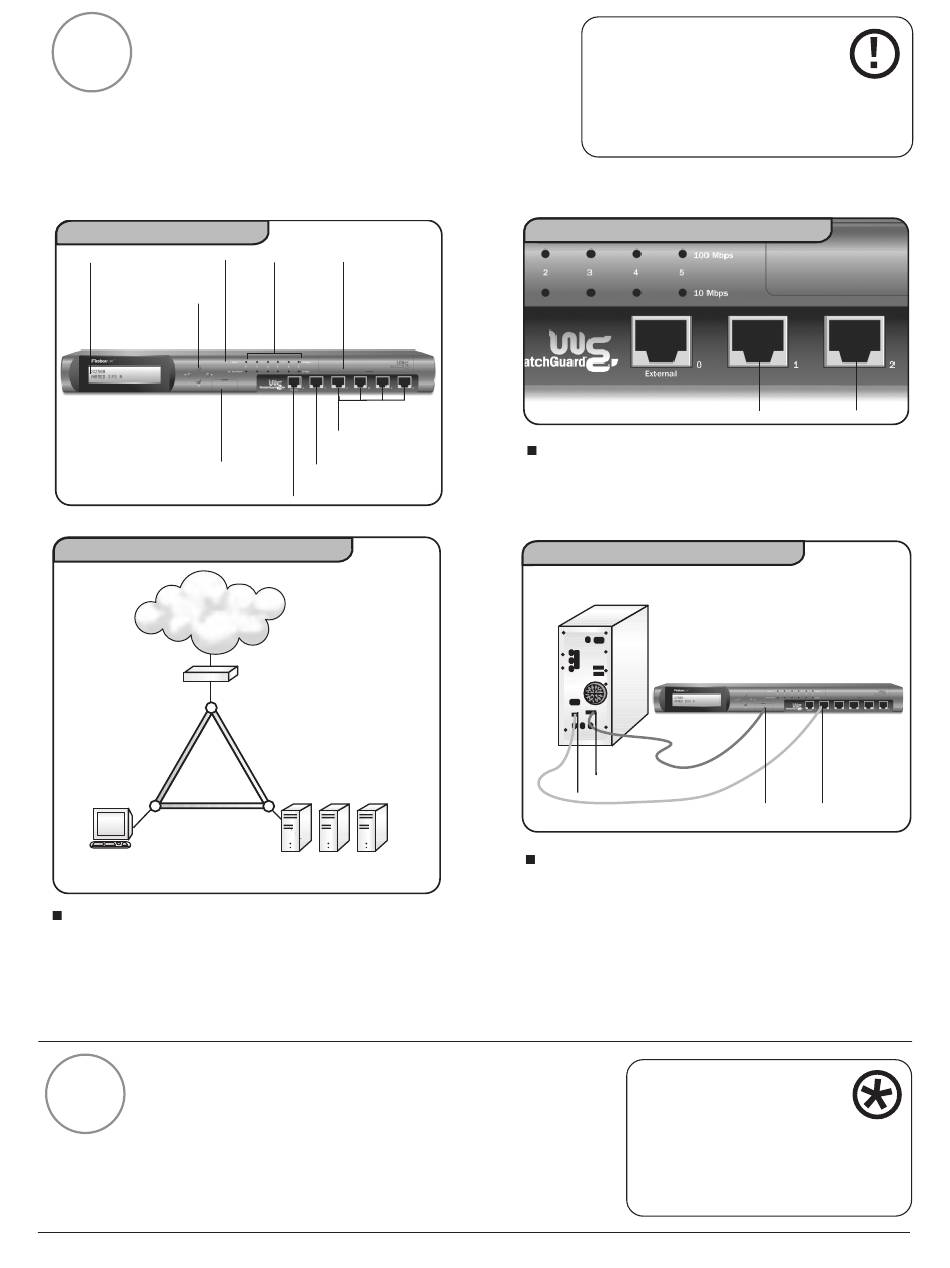

Conecte el cable del Firebox X a la estación de
gestión como se indica a continuación. (Consulte las
figuras 4, 5, 6 y 7.) Nota: Los puertos del Firebox son
puertos NIC, no de hub. Consulte la Figura 5 para
obtener más datos sobre los puertos no marcados.
Panel frontal del Firebox X
Luz de
Panel LCD
encendido
Botones de
desplazamiento
Puerto de
Consola
(Serial)
Diagrama de la configuración de la red
Internet
Ruteador (opcional)
External
Trusted
Gestión
Conecte el cable de alimentación eléctrica a
la entrada correspondiente del dispositivo
Firebox y a la toma de corriente. Deje el
interruptor de encendido en la posición de
apagado hasta que termine el paso 6.
Ejecución del programa QuickSetup
5
Wizard
Una vez configurada la estación de gestión y conectados
los cables al Firebox, recurra al QuickSetup Wizard para
crear un archivo de configuración básico. Firebox X podrá
funcionar como un Firewall sencillo y eficaz.
Figura 4
Luces de
Ranura para el
los puertos disco duro
de la red
removible
Interfaz
Optional
Interfaz
Trusted
Interfaz
External
Figura 6
Optional
Servidor Servidor Servidor
HTTP SMTP FTP
IMPORTANTE
Para configurar Firebox X
utilizando TCP/IP, consulte la
sección Getting Started de la guía del
usuario.
Ubicación de los puertos de confianza
Figura 5
El único puerto identificado en el Firebox X es
el puerto External. Examine las áreas
resaltadas para localizar los puertos de
confianza.
Cableado para aprovisionamiento
PC de la estación de gestión
(parte posterior)
Puerto
COM
Puerto Ethernet
Utilice el cable serial azul para conectar el
puerto serial del Firebox (CONSOLA) al puerto
COM de la estación de gestión. Utilice el
cable rojo cruzado para conectar el puerto
Trusted del Firebox al puerto Ethernet de la
estación de gestión. (Puede cerrar la conexión
a Internet en caso necesario.)
Para probar la conexión del
Firebox a través del software
de gestión antes de
implementar el dispositivo en la
red, consulte la sección Getting
Started de la guía del usuario.
20
Trusted Optional
Figura 7
Firebox X (parte delantera)
Puerto
Puerto
Trusted
Consola
